老式航空点火开关控制盒结构

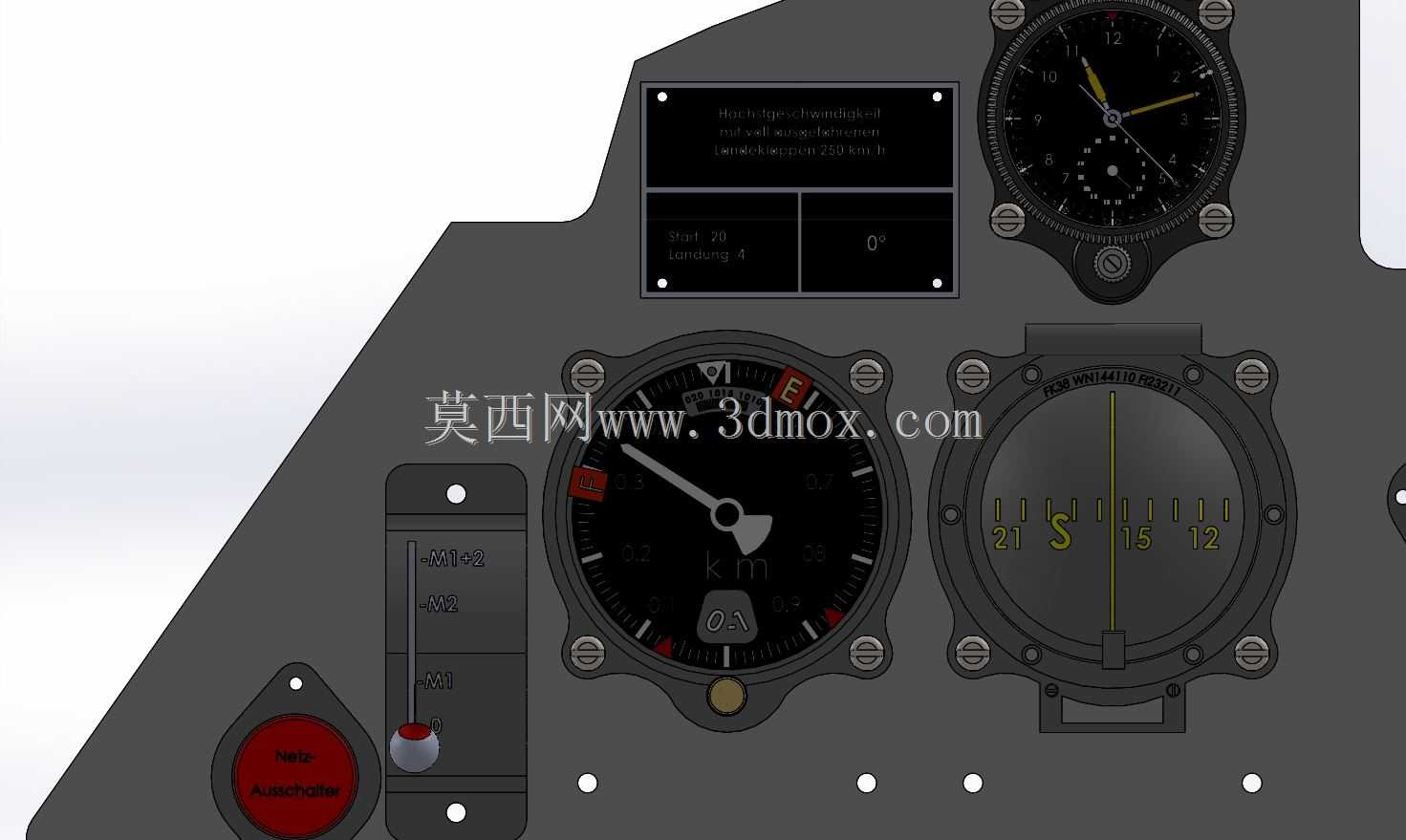

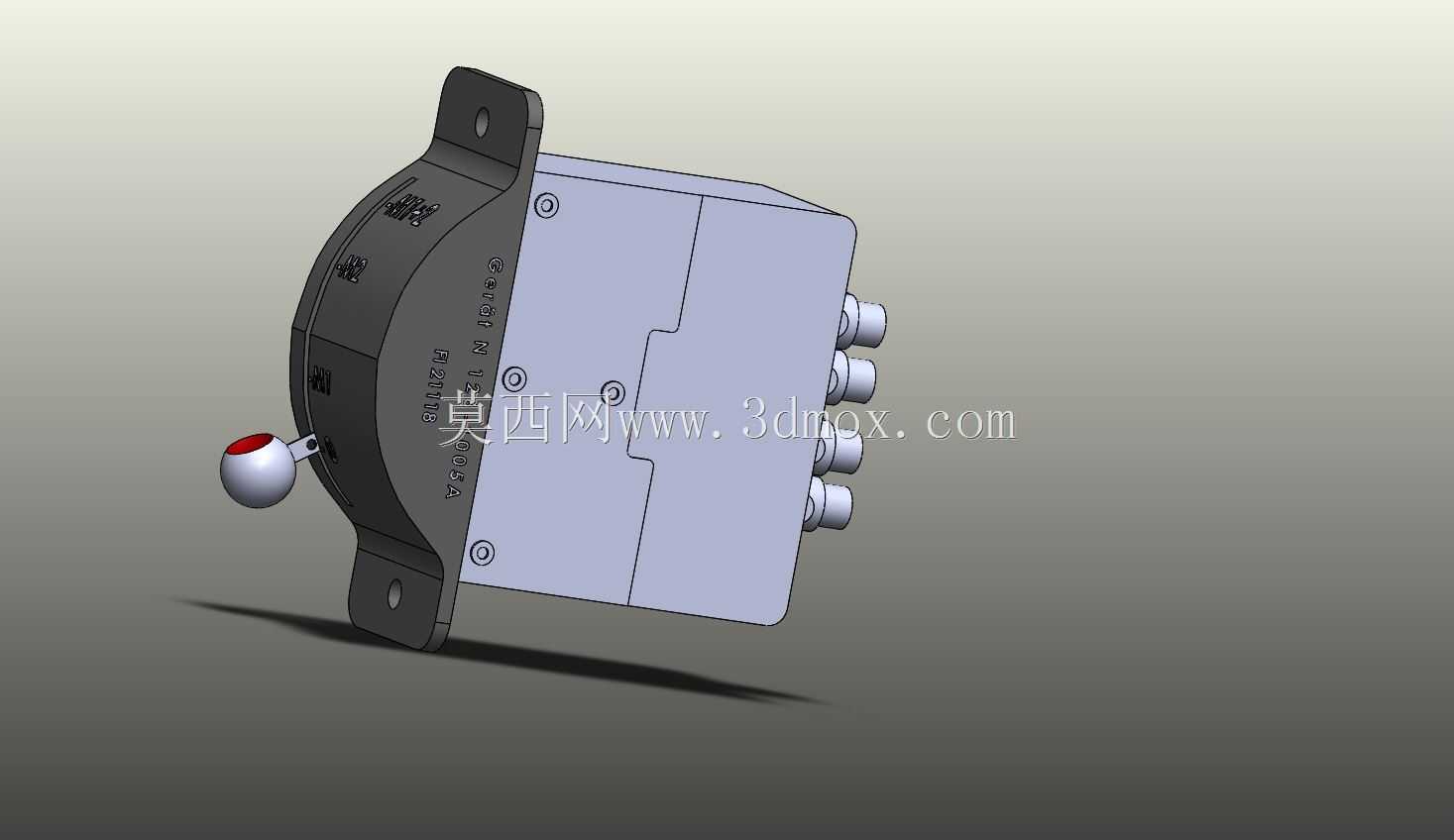

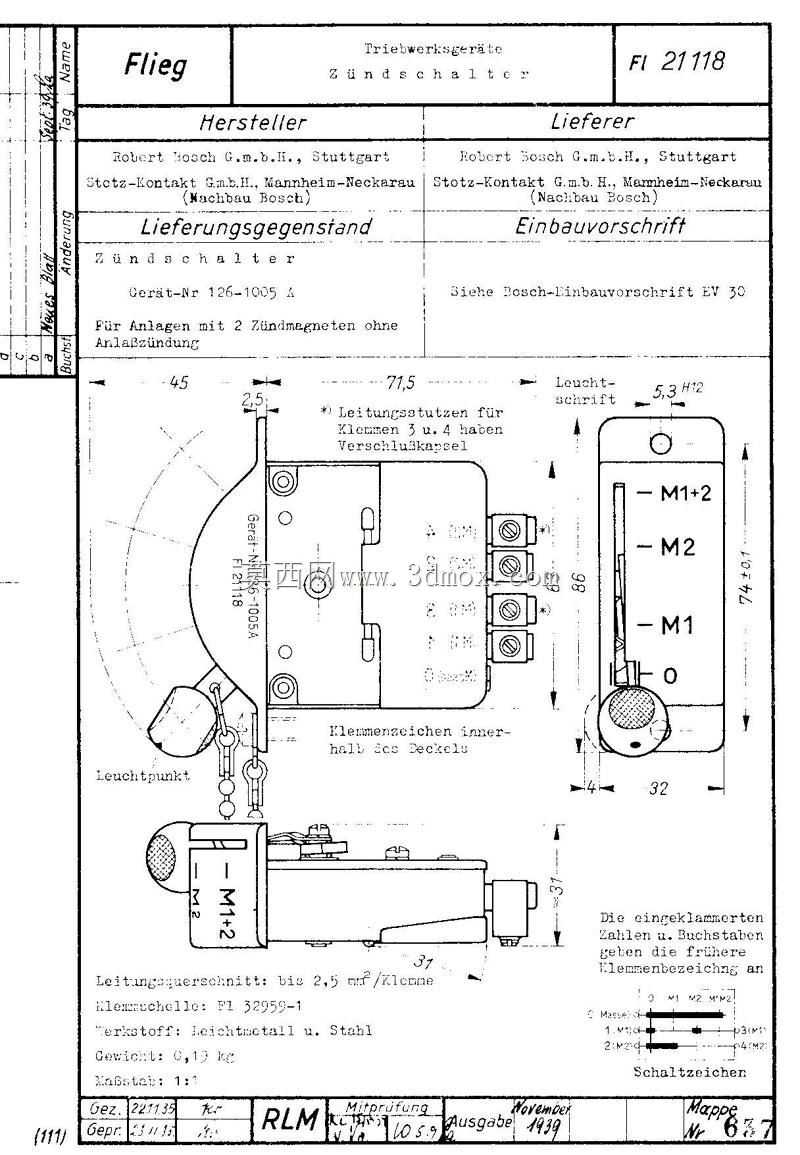

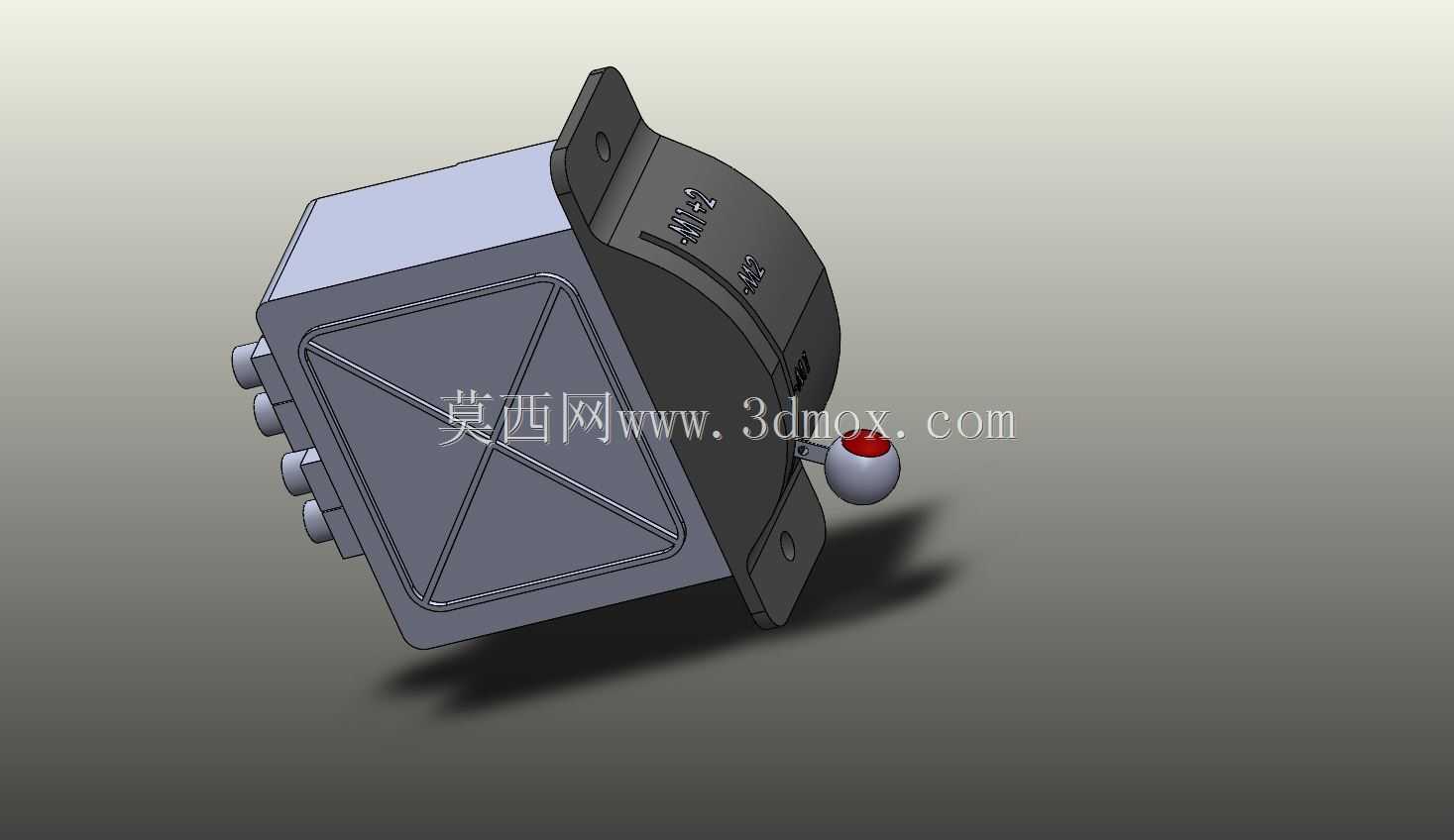

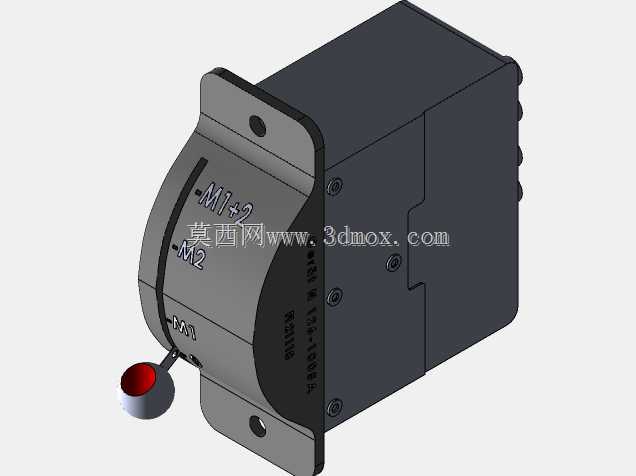

　　该部件属于早期飞行器座舱内的点火控制组件，主要承担机载动力系统点火回路的通断、档位切换与多线路分配功能，常见于螺旋桨飞机的仪表板后侧安装区域。组件整体由安装固定板、弧形开关主体、方形接线盒与外置操纵球柄构成，安装板采用带翻边的薄金属板结构，上下两端预留固定孔位，可直接通过螺栓贴合固定在仪表板背面的安装支架上，板体轮廓与仪表板预留开孔匹配，安装后仅操纵柄与档位标识区域外露于座舱正面，其余接线与主体结构隐藏在仪表板后方，避免座舱内管线杂乱，同时降低飞行过程中误触风险。弧形开关主体为压铸金属壳体，表面做发黑防锈处理，壳体侧壁刻印档位标识与接线编号，内部集成凸轮触片组、锁止定位机构与回路触点，转动外置球柄时，

　　内部凸轮按预设角度推动对应触点闭合或断开，实现不同点火回路的切换，壳体与安装板之间通过多颗沉头螺钉紧固，接缝处预留密封垫安装槽，可适配座舱内的防尘、防凝露使用需求。方形接线盒为铝合金铣削成型的封闭腔体，侧面并排布置多组航空接线柱，接线柱采用带锁紧螺母的铜质端子，可分别连接磁电机、点火电源、启动按钮与座舱仪表供电线路，盒体上下两半通过定位销与螺钉拼接，内部预留走线槽与触点安装位，腔体边缘做台阶止口设计，装配后可避免线缆拉扯导致端子松动。操纵球柄从弧形壳体侧下方伸出，柄端为带红色标识端帽的金属球头，球头尺寸适配飞行员带飞行手套时的操作握持，转动行程设置明显的档位顿挫感，每个档位对应独立的锁止钢珠定位，防止飞行振动导致开关自行移位。

　　从安装边界来看，组件整体轴向厚度适配常规军机仪表板后方的安装空间，接线柱外伸长度预留了线缆弯折与接线扳手操作余量，安装孔间距符合老式座舱仪表的通用安装孔位规范，可直接替换同型号老旧机型的损坏点火开关。结构设计上充分考虑了机载场景的振动耐受需求，所有活动触点部位都设置了防松结构，壳体壁厚在保证整体强度的前提下控制重量，避免增加座舱前部配重负担，接线盒与开关主体之间的连接部位做了加强筋处理，抵御飞行过程中的持续振动冲击。这类部件的三维建模需要完整还原内部凸轮轮廓、触点排布与外部安装接口，在做老旧机型修复、座舱模拟器搭建时，可直接依据模型核对安装尺寸、排查档位回路逻辑，也可作为复古航空电气部件结构设计的参考样本，建模过程中需重点保证操纵柄转动行程、接线柱位置与安装孔位的尺寸精度，才能匹配实际装机或模拟器装配的对位需求。
