BF109战机机载导航罗盘仪表结构

　　这款机载航向罗盘是二战时期BF109战斗机座舱面板上的核心导航指示部件，整套三维结构完整还原了该型飞行仪表的壳体、安装法兰、刻度表盘、航向标线与底部接线基座的全部几何特征，可直接用于航空模拟器座舱复刻、复古战机航电教具开发、影视道具数字化制作以及老式军机维修配件的逆向参考场景。

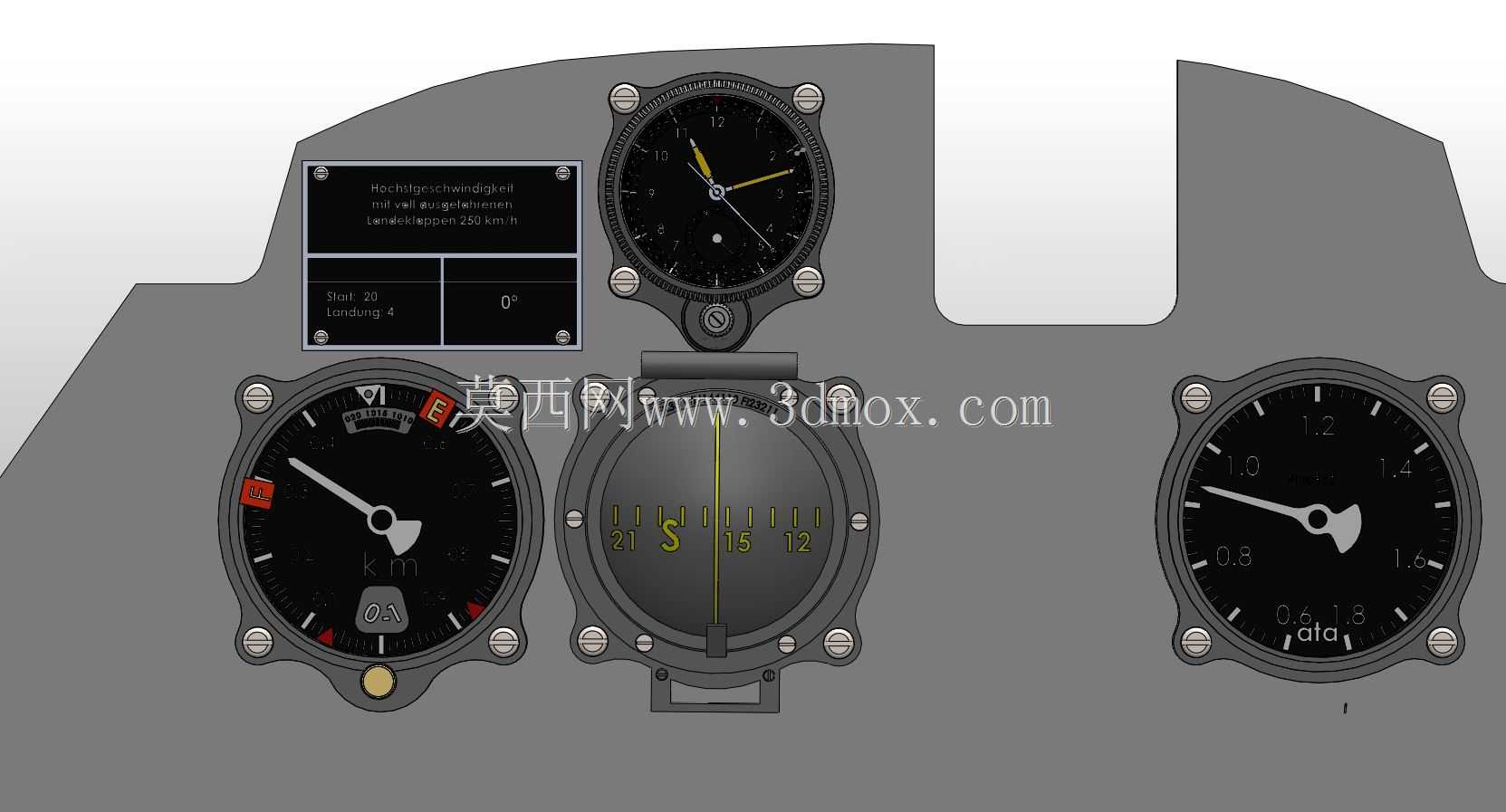

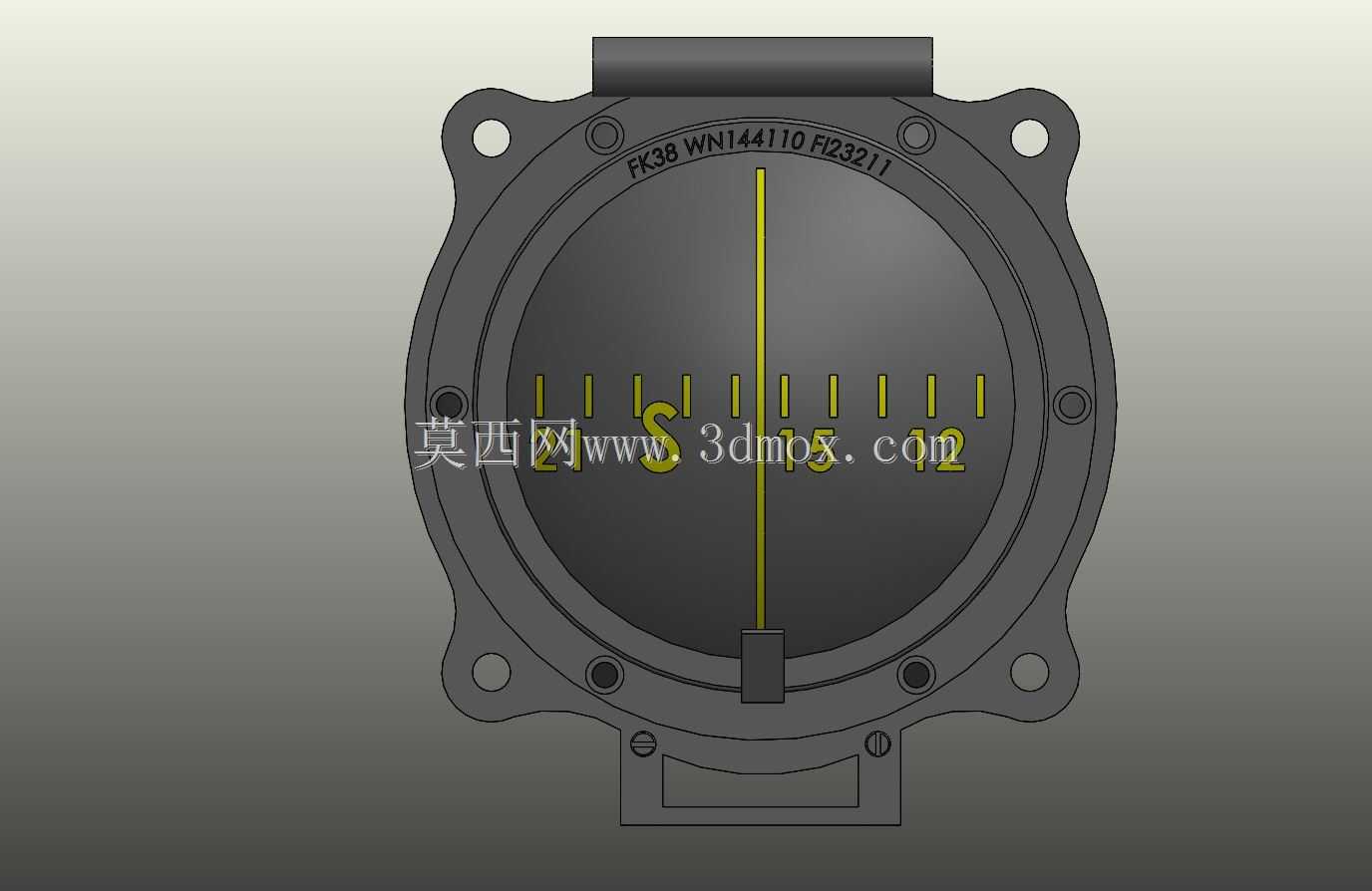

　　从实际装机使用逻辑来看，该罗盘的核心作用是在飞行过程中为飞行员提供实时磁航向参考，表盘盘面印刷的S标识对应南向航向，两侧黄色刻度线沿圆周均匀分布，配合盘面中央固定的纵向黄色航向标线，飞行员只需观察标线对准的刻度数值，即可快速读取当前战机的飞行朝向，在无地面导航台引导的低空转场、编队巡航任务中，这类磁罗盘是飞行员判断航向偏差、修正飞行路线的最基础冗余导航设备，即便机载无线电导航设备出现故障，该纯机械感应式罗盘仍可独立输出航向参考，是早期螺旋桨战机座舱不可或缺的飞行仪表。

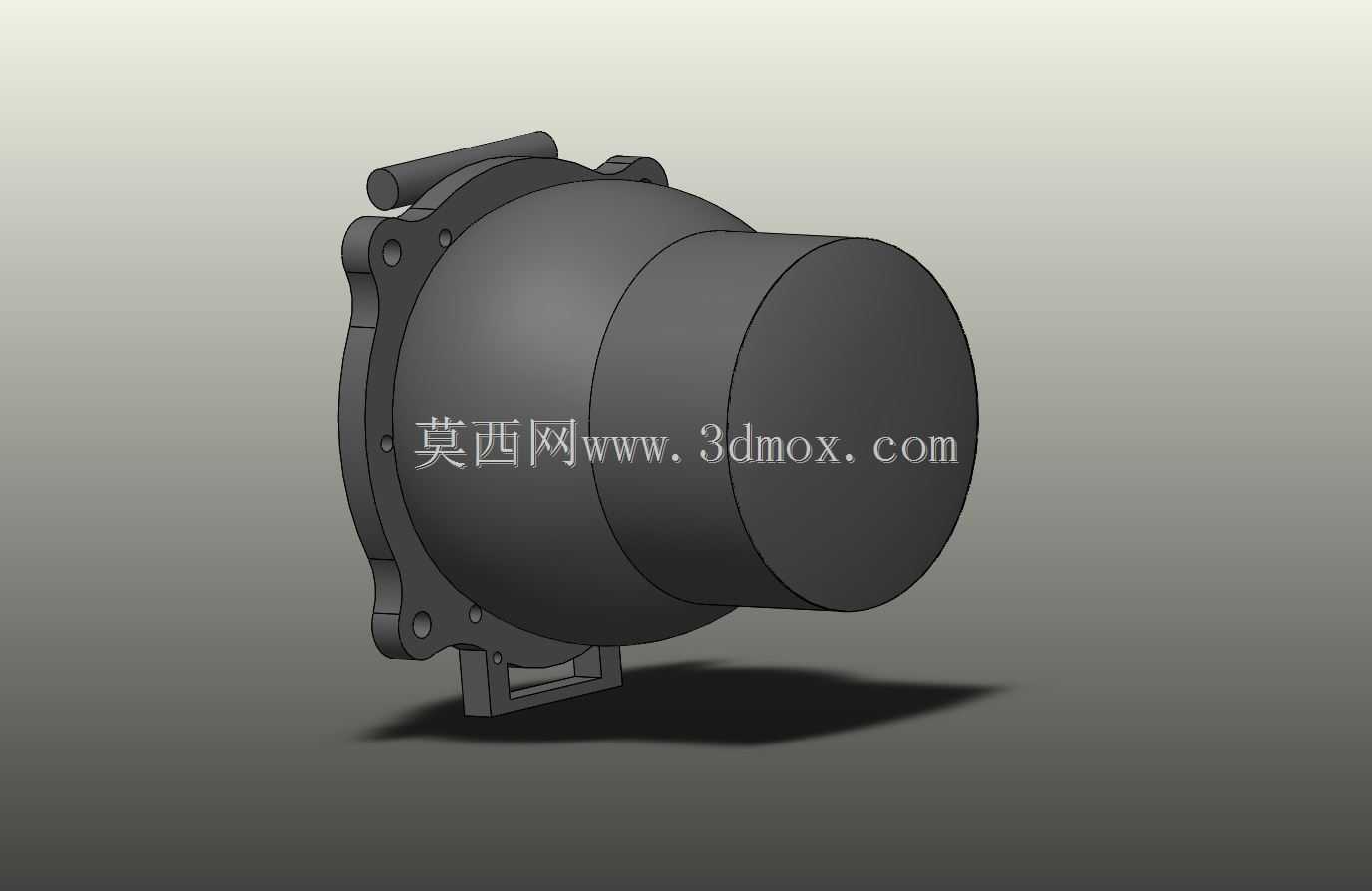

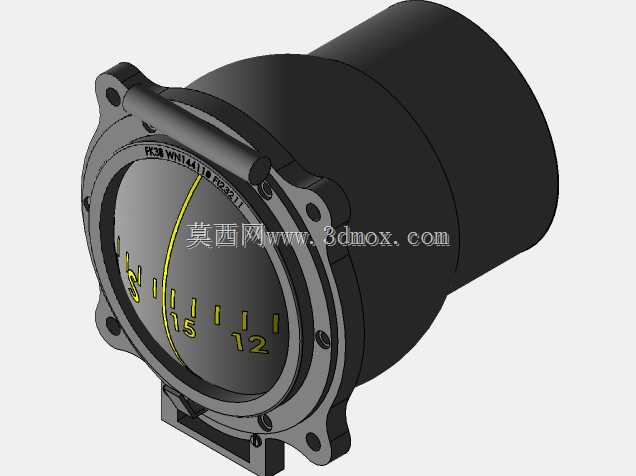

　　结构设计层面，整套仪表采用圆形密封壳体作为主体承载结构，壳体外圈延伸出四组带安装通孔的固定耳座，耳座上的通孔尺寸与战机座舱仪表安装板的预留螺孔完全匹配，安装时仅需从面板正面将仪表塞入预设的圆形开孔，再通过四颗紧固螺栓穿过耳座孔位锁紧在仪表板背面，即可完成整机固定，无需额外设计复杂的夹持支架，这种法兰耳座式安装方案在当年的机载仪表中通用性极强，地勤人员拆装更换单块仪表的耗时可控制在数分钟内，完全满足战时快速维护的需求。壳体顶部预留的凸起结构是罗盘磁感应组件的防护外罩，内部用于容纳磁敏元件、阻尼机构与表盘传动齿轮组，底部突出的矩形基座则是航电接线端口，用于连接机上供电线路与座舱照明回路，表盘边缘刻印的批次编号与件号字符也在模型中完整还原，完全符合当时航空军工产品的标识规范。

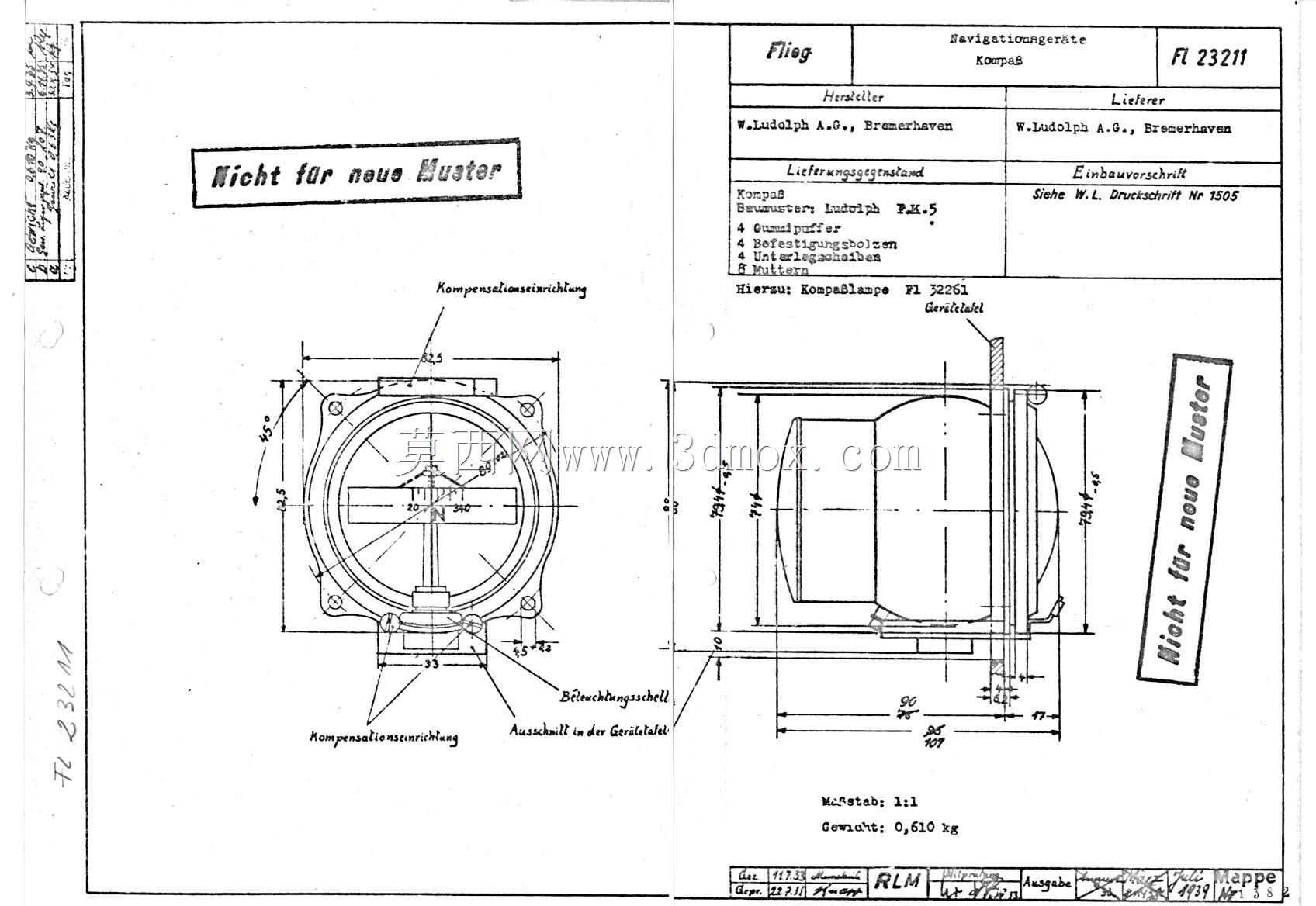

　　外形尺寸与安装边界方面，该仪表整体为近似正圆的盘式结构，含四周耳座的最大外轮廓直径适配二战战机标准80毫米级仪表安装位，壳体主体嵌入仪表板的深度控制在合理范围，不会和面板后方的航电线束、相邻仪表的壳体发生空间干涉；表盘正面的刻度字符采用高对比度黄黑配色，即便在座舱强光直射或者夜间低光环境下，飞行员也能快速辨识航向数值，盘面中央的纵向标线贯穿上下，和表盘转动的刻度环形成相对运动，直观呈现航向角度变化。壳体侧边预留的多颗小螺钉孔位用于前后壳盖的密封锁紧，装配后可实现座舱内的防尘防泼溅要求，避免高空飞行时温差产生的凝露、机舱内的油污进入仪表内部损伤传动部件。

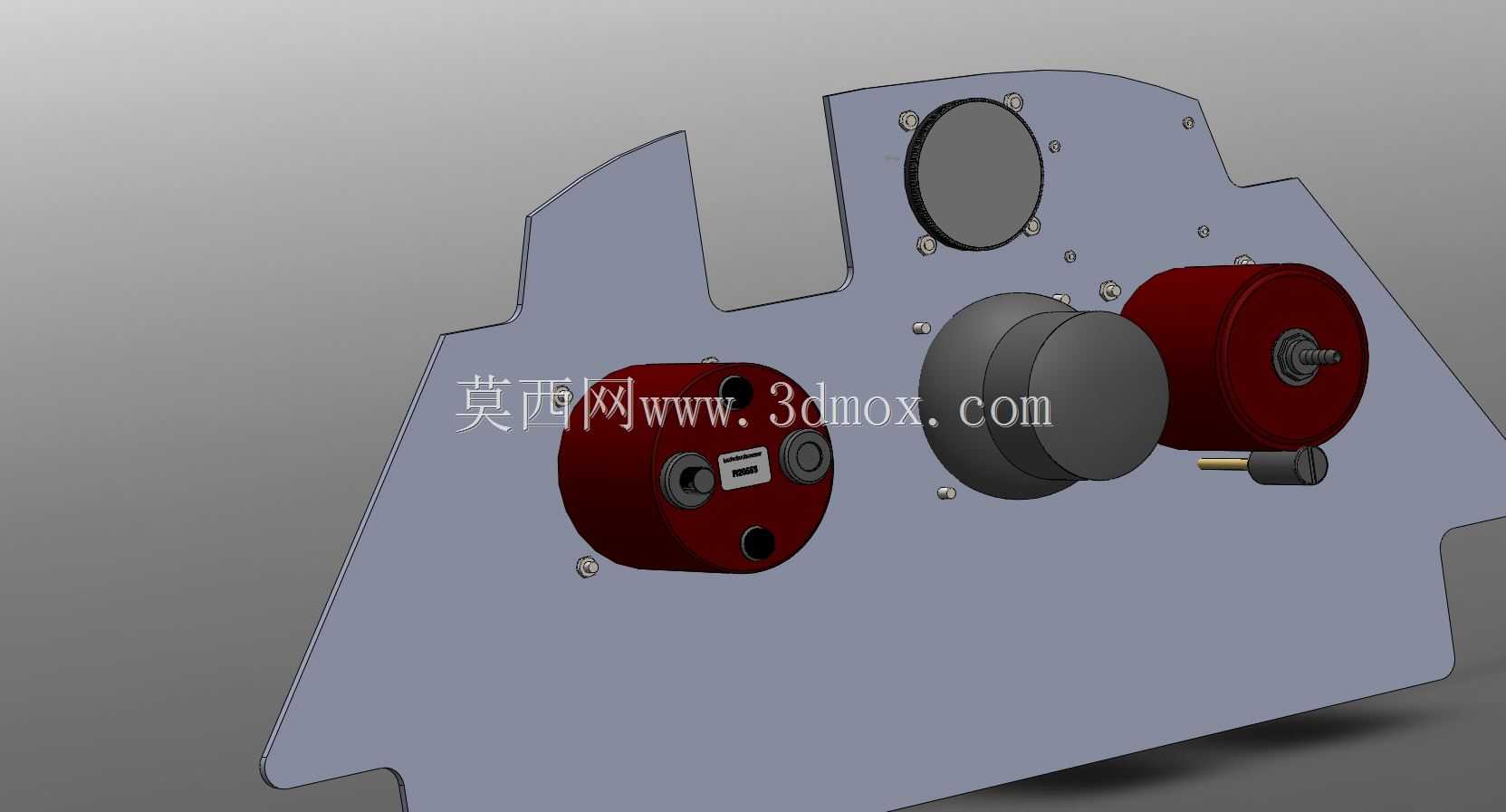

　　建模过程中对表盘的刻度间距、字符弧度、耳座的安装孔位坐标、壳体侧壁的加强筋厚度都做了1:1的几何还原，各零部件之间的装配间隙完全符合真实仪表的装配公差要求，既可以单独拆分出表盘、壳体、安装耳、接线基座等独立零件用于加工出图，也可以直接导入飞行模拟器的座舱装配体中完成整体布局，帮助设计人员快速完成老式战机座舱的数字化复原工作，避免从零绘制仪表结构耗费大量的测绘时间。
