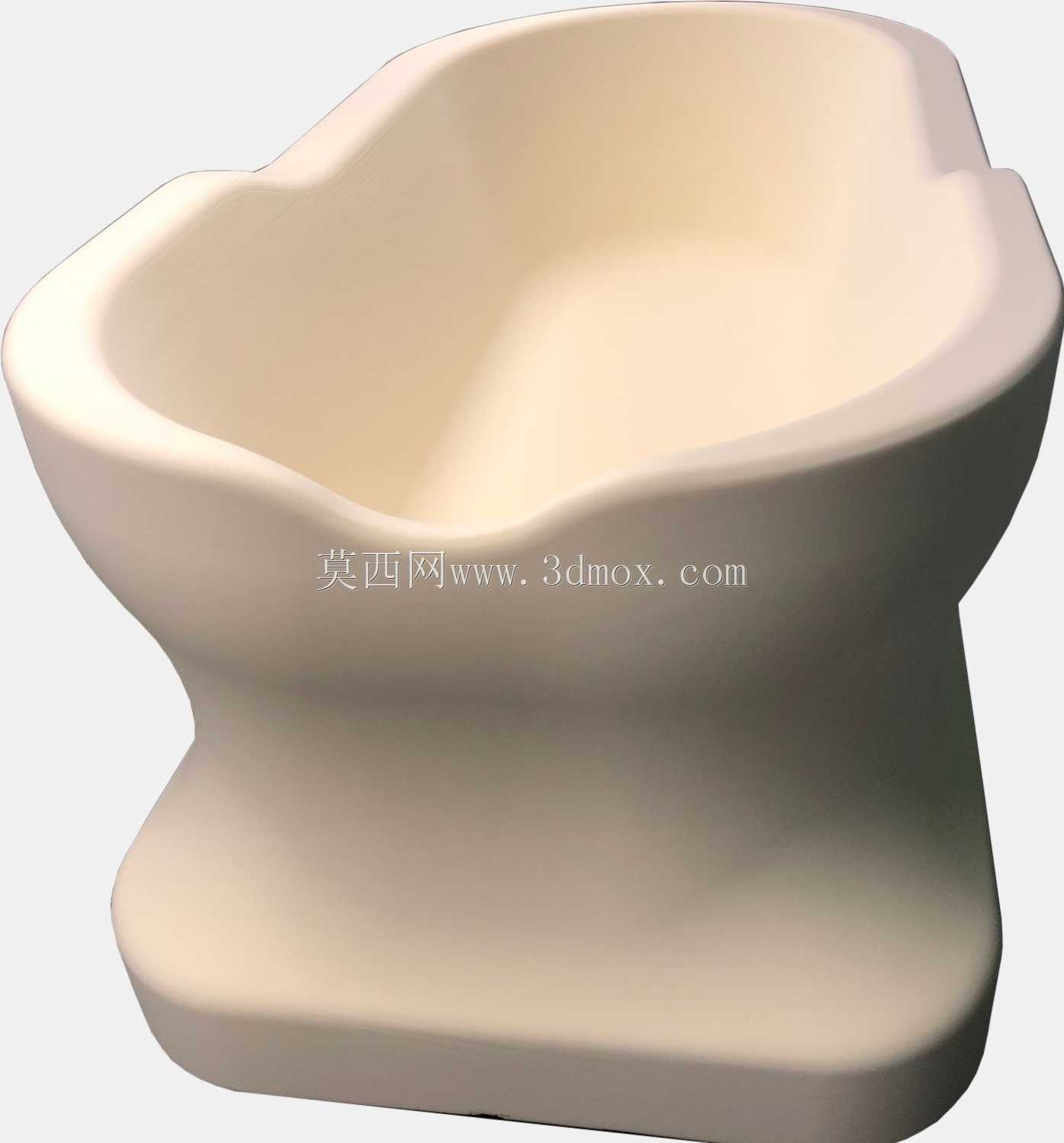

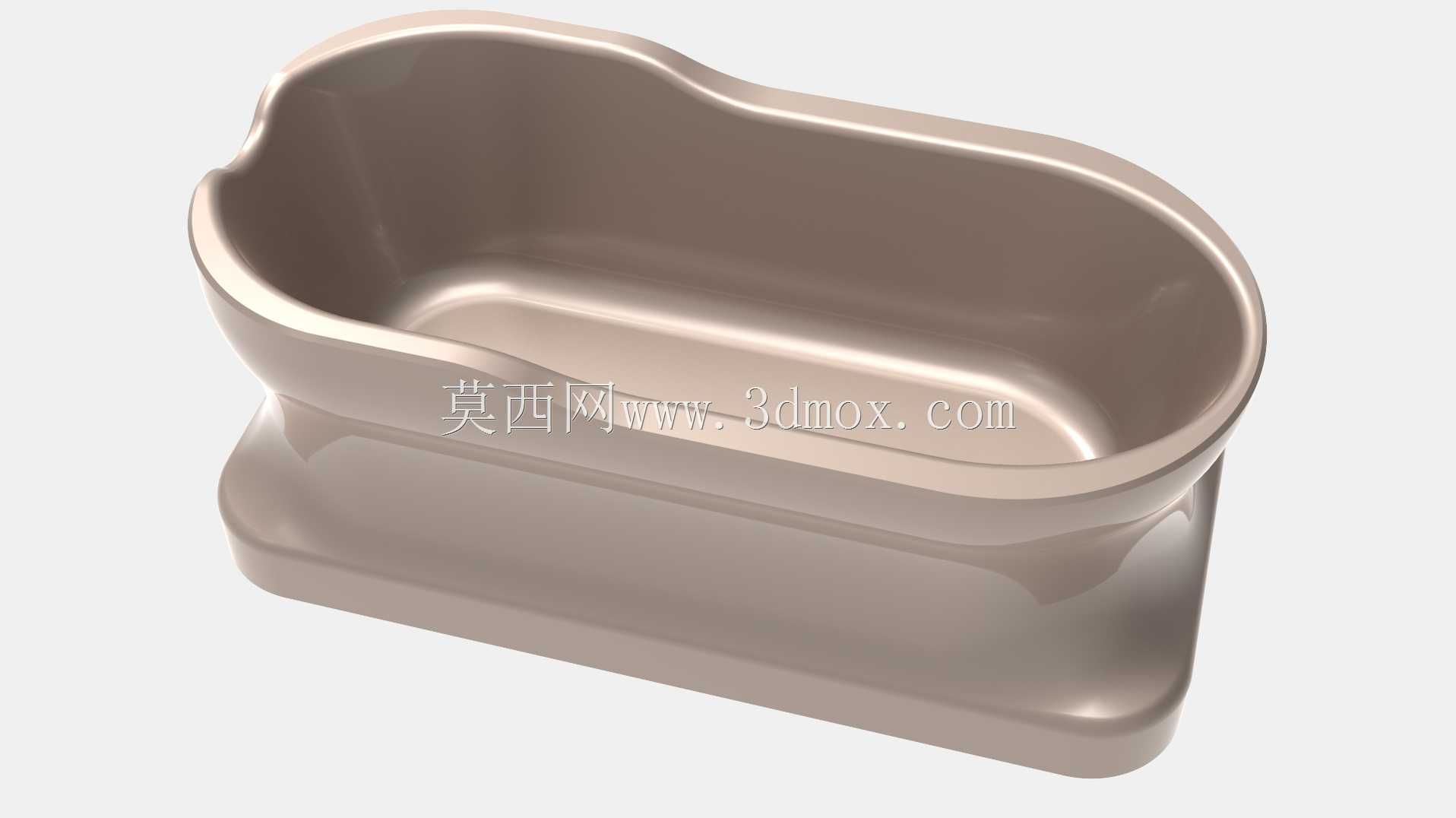

五轴铣削演示用流线型浴缸造型工装

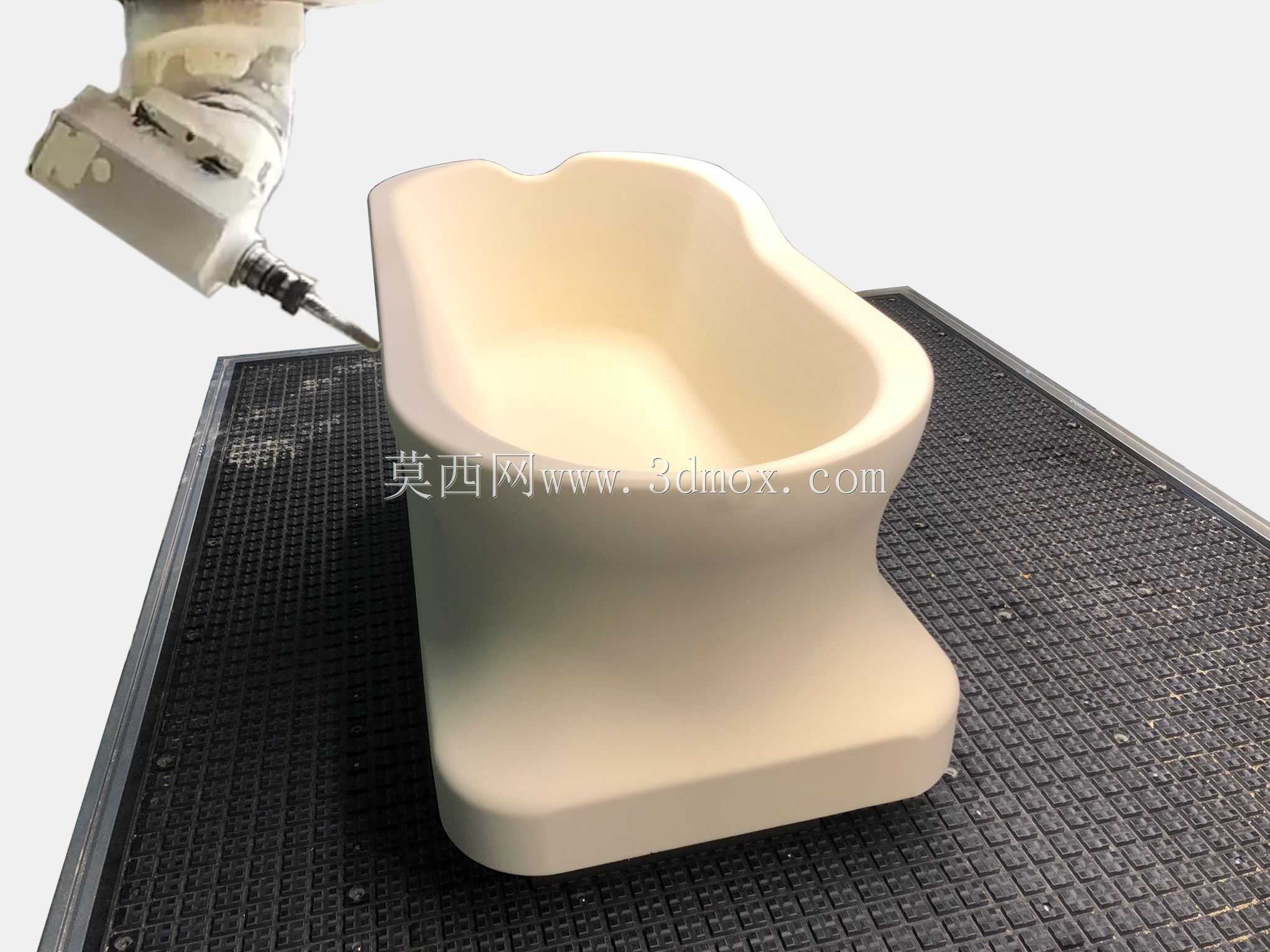

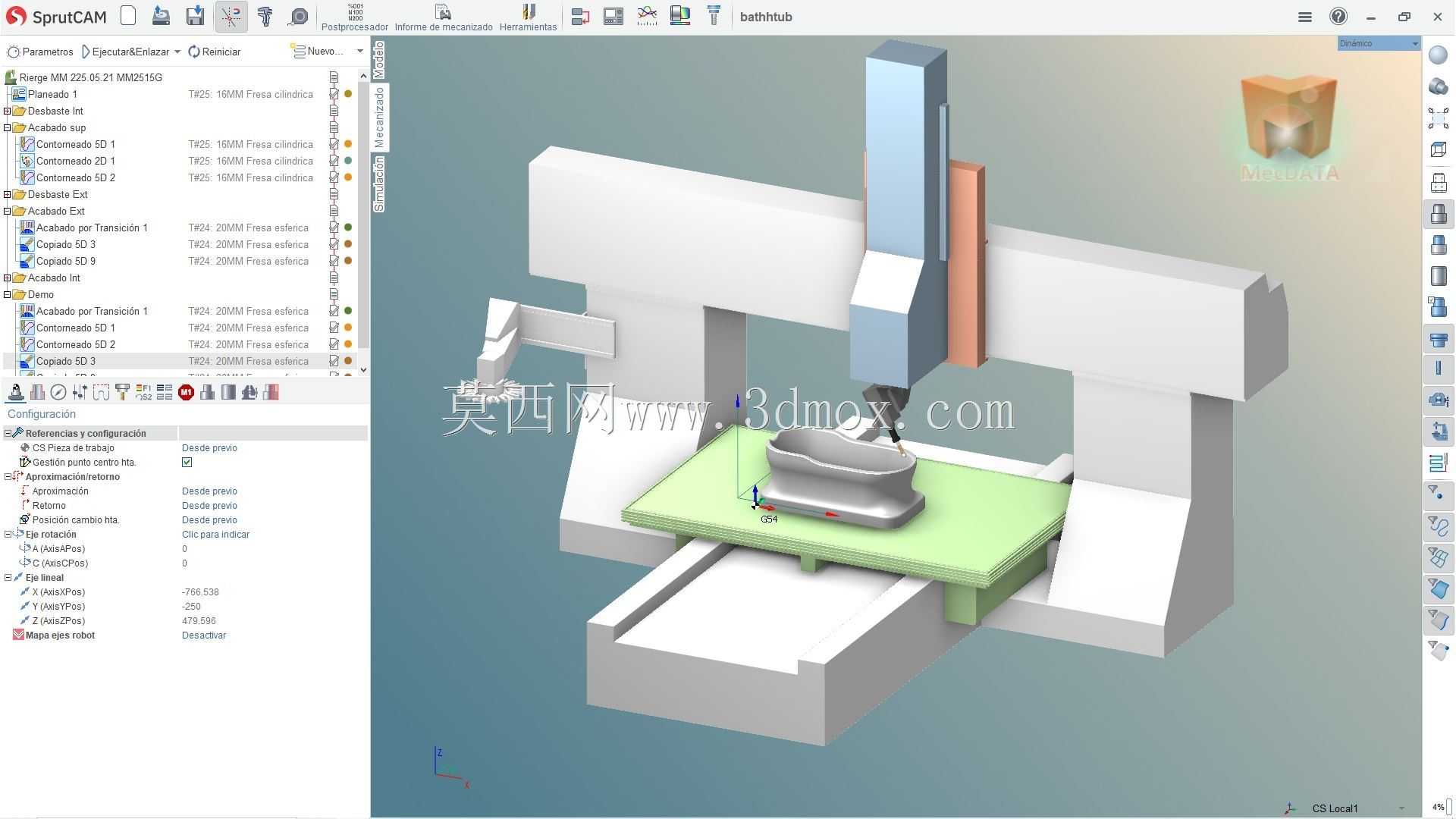

　　这套流线型敞口盆体造型的工件，最初是为五轴联动铣削工艺验证与CAM刀路演示搭建的测试载体，整体轮廓参考经典独立式铸铁浴缸的形态做等比例缩放，盆体上口沿长度方向做连续起伏的波浪翻边，两端高度略高于中段，盆腔内部为顺滑过渡的大曲率凹面，底部带有一圈向外延展的一体式承托底座，底座底面为平整安装面，可直接装夹在五轴加工中心工作台或者工装夹具上，没有额外的突出支脚，装夹时可通过平口钳夹持底座侧边，也可在底座底面预留工艺压板槽，适配不同规格机床的装夹行程。从实际加工演示的场景来看，这类复杂连续曲面工件非常适合用来验证五轴设备的摆头联动精度：盆腔内壁的凹曲面如果采用三轴加工，需要多次翻面装夹，接刀痕会集中在盆体中段的弧面位置，

　　且刀具悬伸长度需要随盆体深度不断调整，很容易出现振纹；而采用五轴联动加工时，可让刀具轴线随盆壁曲面法向连续摆动，全程保持刀具切削刃与加工面的最佳接触角度，一次装夹就能完成盆体内腔、外翻边、外侧面以及底座过渡圆角的全部加工，刚好可以完整展示多轴CAM软件的刀路计算、碰撞检测与摆角优化能力。结构设计上没有做多余的分体装配特征，整体为单一实体结构，壁厚沿盆体轮廓均匀分布，上口翻边位置做了加厚处理，既模拟了实际卫浴产品的边缘强度需求，也在演示加工时给刀具留出了足够的侧向切削余量，避免演示过程中因薄壁颤振影响加工效果。盆体两端的弧面收窄位置做了大圆角过渡，没有尖锐内角，既符合实际卫浴产品易清洁、无卫生死角的使用要求，

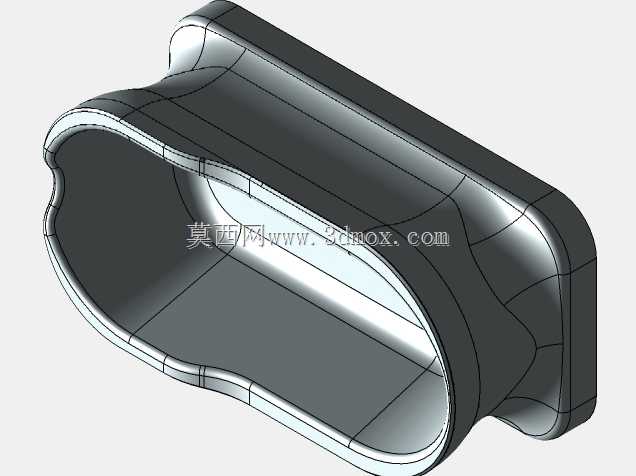

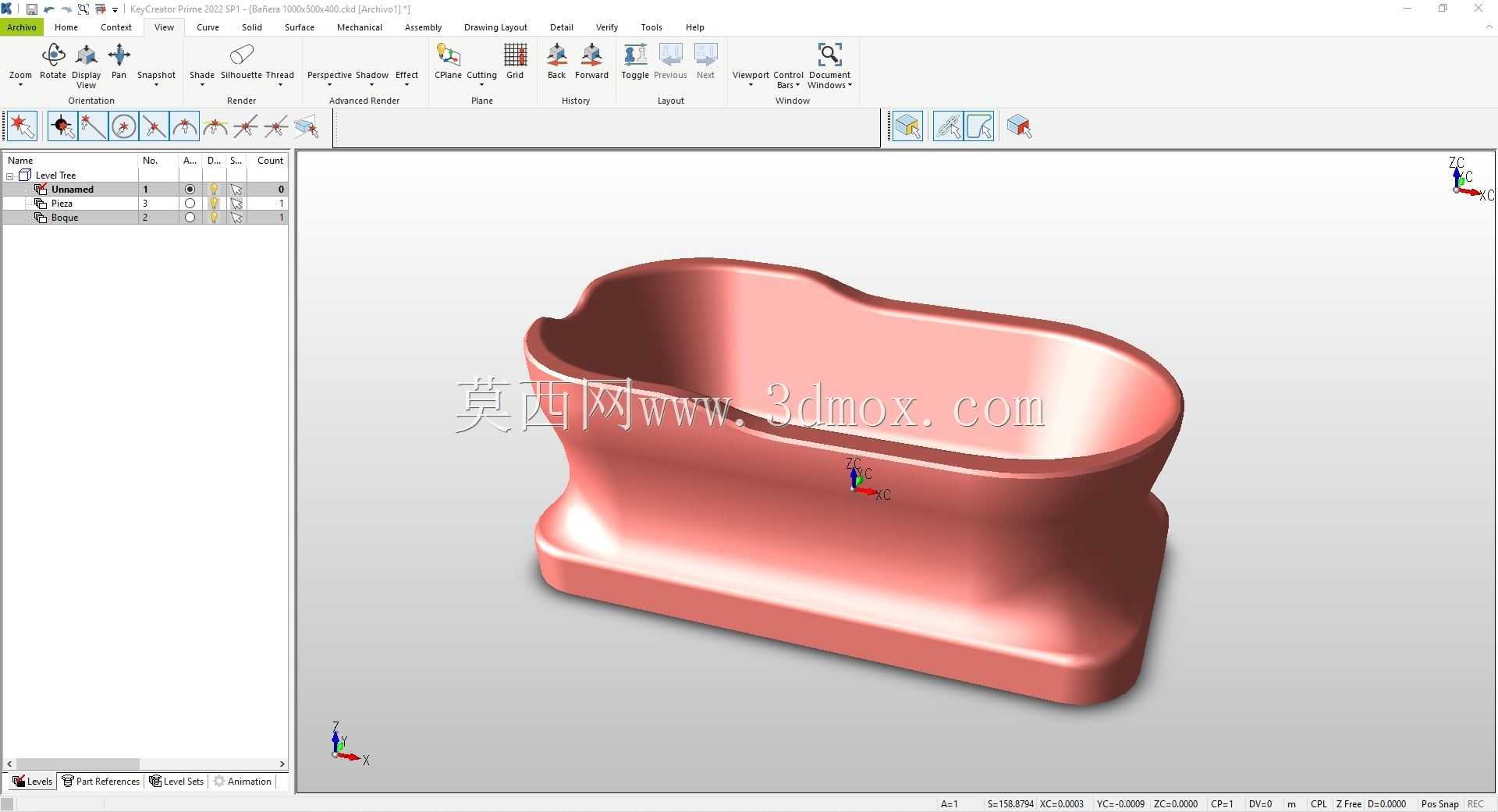

　　也让五轴加工的刀路可以全程保持顺滑连续，不需要在小内角位置频繁抬刀换向。底座与盆体侧壁的衔接位置做了一圈内凹的装饰腰线，这个特征在实际加工演示中可以用来验证固定轴轮廓铣与联动曲面铣的刀路衔接效果，腰线位置的窄槽特征刚好可以测试短刃刀具的清根加工能力。从安装边界来看，底座的长宽尺寸略小于盆体上口的最大轮廓，整体重心落在底座中心区域，装夹后不会出现偏载，盆体的最大深度控制在常用五轴设备Z向行程的中段区间，摆头在加工盆腔最底部位置时，主轴端面与盆口上沿仍有足够安全间隙，不需要额外加长刀具。这类造型除了作为多轴加工的演示工件，也可直接作为小型宠物浴盆、桌面收纳盆或者卫浴产品手板的原型参考，曲面的顺滑度完全满足民用产品的外观要求，均匀的壁厚设计也适配后续注塑、吸塑或者铸造成型的工艺需求，建模过程中所有曲面均采用G2连续搭建，没有曲率突变，后续做数控编程时不需要额外修补破面，可直接导入编程环境生成粗加工、半精加工、精加工的全套刀路。
