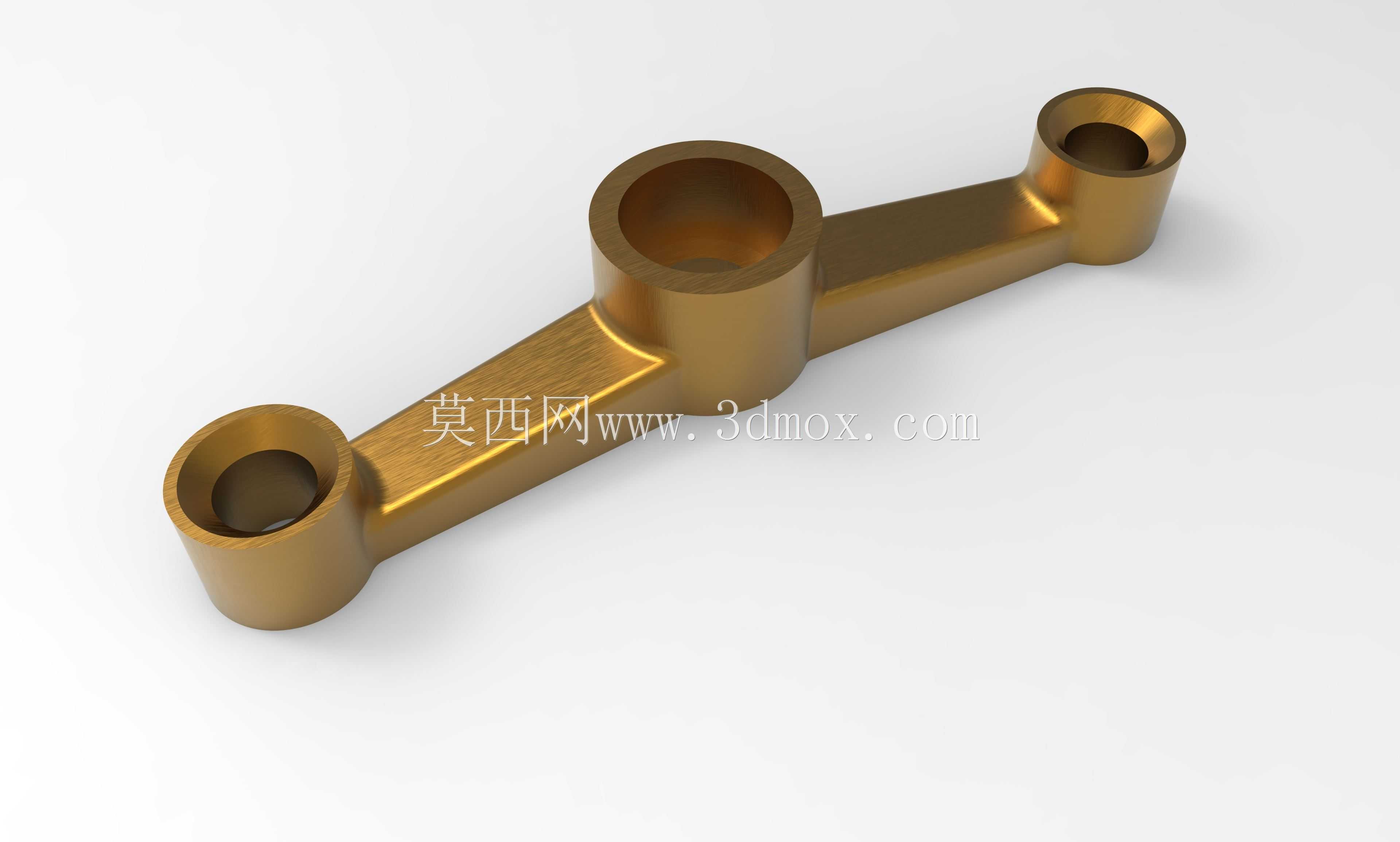

三孔同轴联动铜质机械摆臂连杆

　　在小型轻工传动机构、桌面级实验工装以及手动调节设备的布局里，这类三端带孔的摆臂连杆往往承担着把单点输入动作拆分传递到两个远端执行位的作用，和常见两端铰接的直连杆不同，它在一根连续臂体上集成了三个轴线互相平行的套筒铰接位，中间位置的套筒作为整根臂的回转支点，两端的套筒分别对接动力输入件和末端执行件，当支点固定在设备基座上时，输入端的小幅摆动就可以通过臂体的刚性传导，带动两个输出端按照预设的杠杆比完成同步动作，很多手动夹具、简易定位锁止机构、小型检测设备的档位切换组件里都能看到这类结构的变体。从结构受力的角度拆解这根臂的设计逻辑，三个套筒的内孔直径按照装配需求做了差异化设置，中间支点孔的孔径最大，对应铰接销轴的直径也最粗，

　　这是因为臂体摆动时支点位置要同时承受两端载荷带来的复合剪切力，更大的销轴截面可以降低接触面的压应力，减少长期往复转动后的孔壁磨损；两端的铰接孔孔径更小，分别对应输入侧的操作拨杆和输出侧的拉杆接头，孔的深度和套筒外径保持统一比例，套筒的轴向高度略高于连接臂的板厚，这样当销轴穿入装配后，铰接配合面的有效接触长度完全落在套筒段，不会让薄壁臂板直接承受销轴的径向挤压，避免臂体在铰接位置出现应力开裂。连接三个套筒的臂体并没有采用等截面的直条设计，而是顺着三个孔的中心连线做了平滑的变厚度过渡，从套筒外壁向外延伸的位置臂截面最厚，向臂身中段过渡时厚度逐步收窄，这种变截面处理一方面匹配了实际受力分布——铰接孔周边是应力集中最高的区域，

　　更大的实体余量可以分散载荷，臂身中段主要承受弯曲力矩，均匀收窄的截面在保证抗弯模量的前提下减少了不必要的材料冗余；另一方面三段臂身不在同一条直线上，中间支点套筒和两端套筒的中心连线形成了固定的夹角，这个夹角是按照机构的运动行程反推确定的，当臂体绕中间支点回转设定角度时，两端孔位的运动轨迹弧长、线位移距离完全匹配后续连接部件的行程要求，不会出现运动干涉或者行程不足的问题。实际安装布局时，首先要确认三个铰接孔的中心距公差，中间孔到两端孔的中心距尺寸直接决定杠杆传动比，加工和建模时这两个尺寸的公差要控制在IT7级以内，避免装配后出现动作死点或者传动比偏差；三个孔的轴线平行度公差需要控制在0.05mm以内，如果孔轴线出现偏斜，

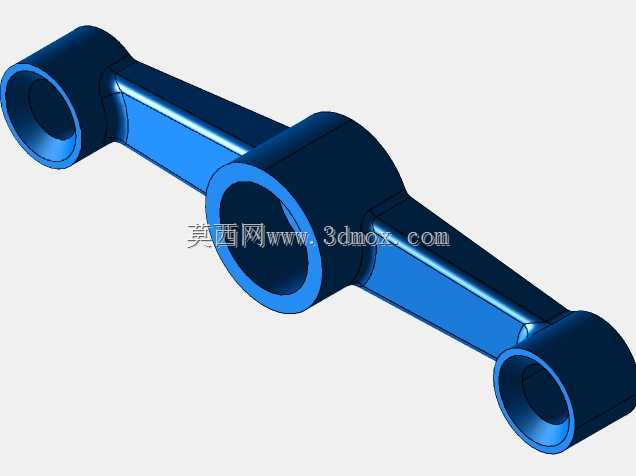

　　穿入销轴后会产生额外的扭转阻力，长期摆动还会造成销轴单侧磨损卡滞。臂体的整体外轮廓没有突出的尖锐棱角，所有外壁转角都做了R3以上的铸造圆角，既适合采用铜合金精密铸造成型，也能降低热处理和受力过程中的应力集中系数；套筒的端面都加工成与孔轴线垂直的平整面，装配时端面和对接支座的接触面之间可以预留薄垫片间隙，既限制臂体的轴向窜动，又不会夹死臂体导致摆动受阻。这类铜质连杆在实际使用中不需要额外做表面防腐处理，铜材料本身的自润滑特性可以让铰接孔在无额外油嘴润滑的工况下长期保持灵活转动，尤其适合食品检测工装、光学仪器调节机构这类不方便频繁加注润滑油的场景，臂体的整体重量控制在百克级别，手动操作时拨动输入端不需要太大的作用力，回复动作也不会因为臂体自重出现下坠偏移。建模过程中可以先绘制三个孔的中心定位草图，锁定三个中心的相对位置和夹角后再分别拉伸三个套筒实体，之后用多段凸台连接套筒并合并实体，最后对所有转角添加圆角、对孔口位置添加小倒角，完成后的实体可以直接导入运动仿真模块，给中间孔添加旋转副、两端孔添加铰接副，即可验证整个摆臂的全行程运动轨迹，核对周边设备机架的间隙是否满足安全距离要求，避免实际加工装配后出现臂体摆动时磕碰相邻零部件的问题。
