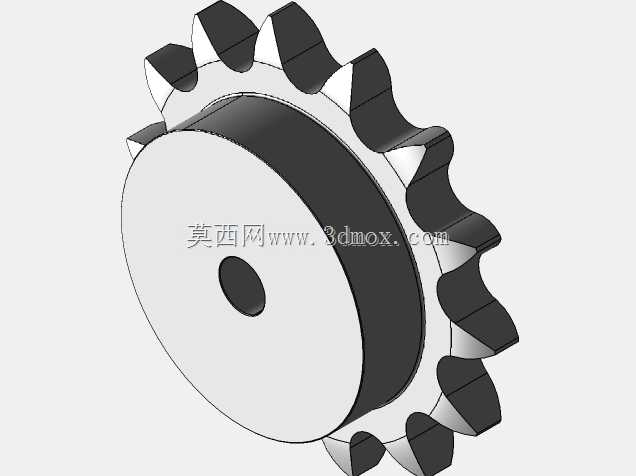

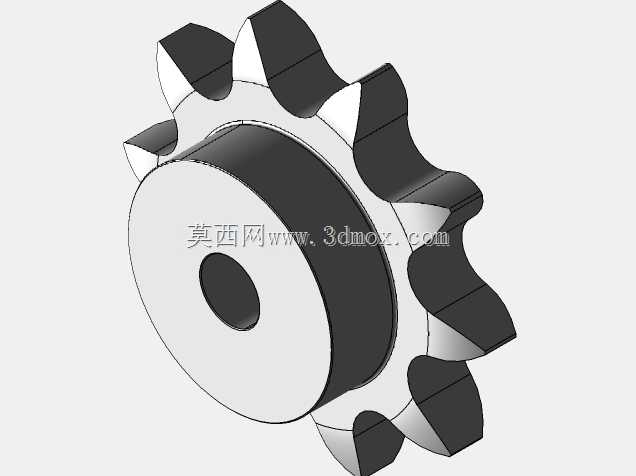

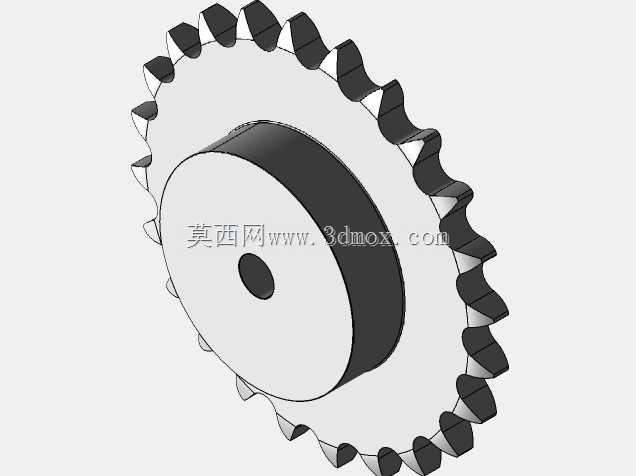

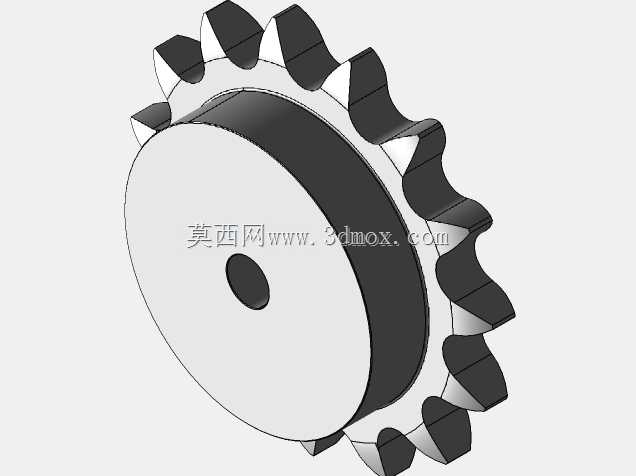

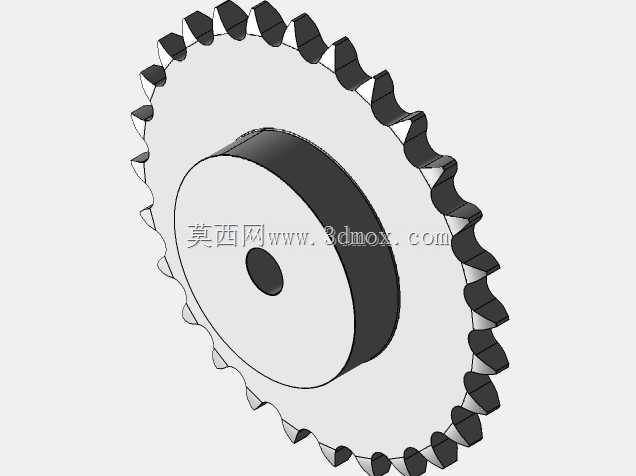

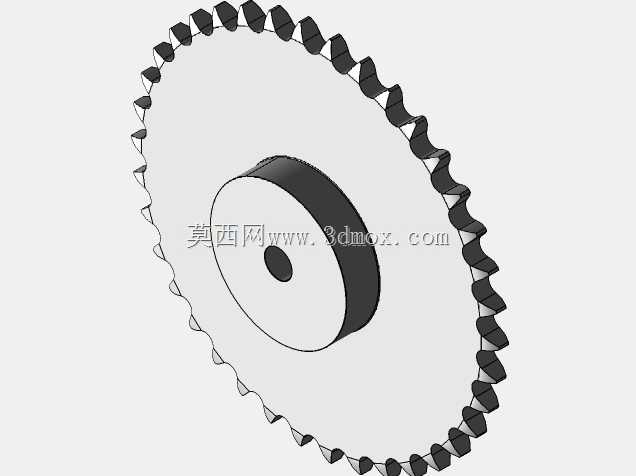

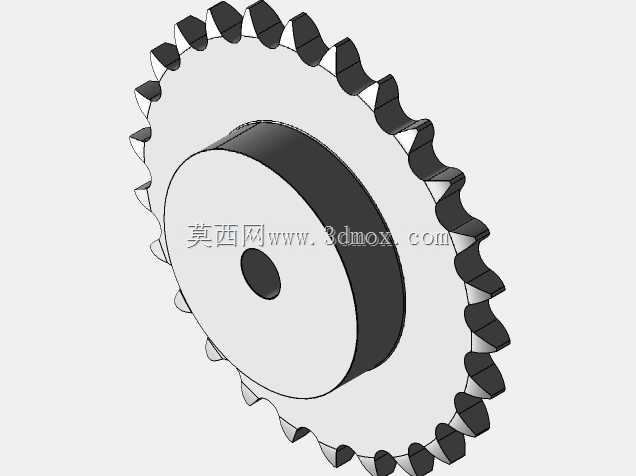

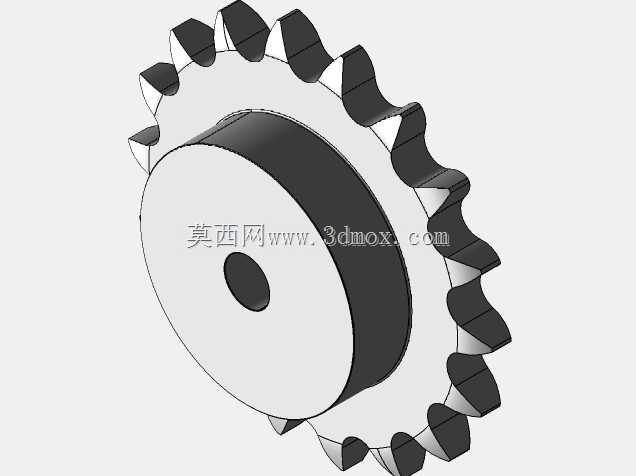

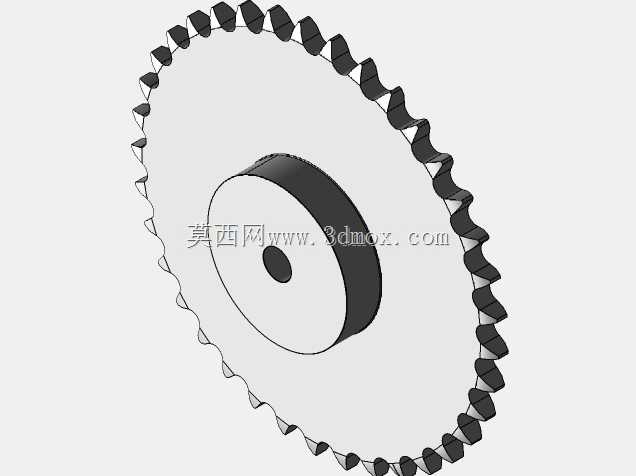

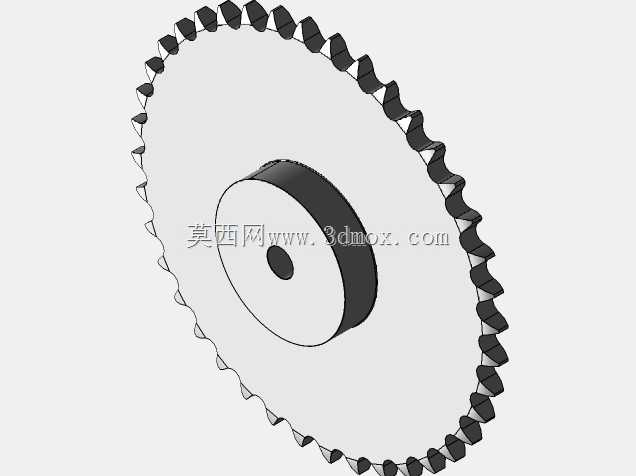

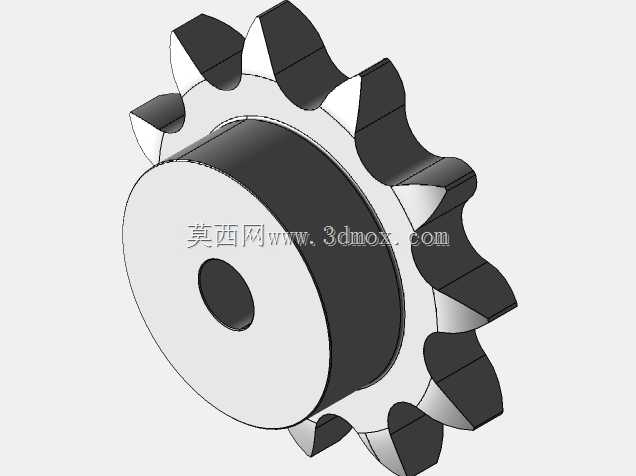

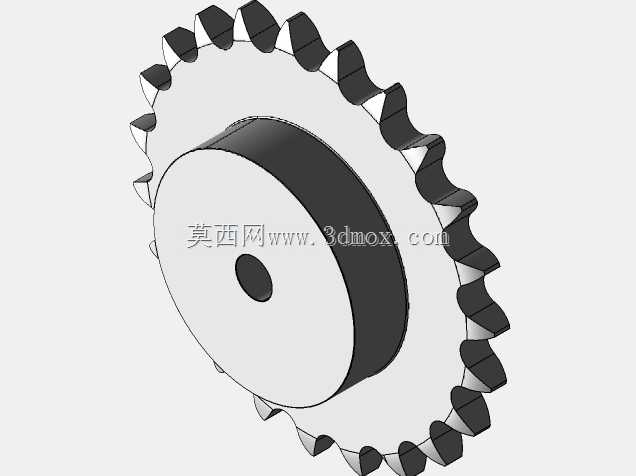

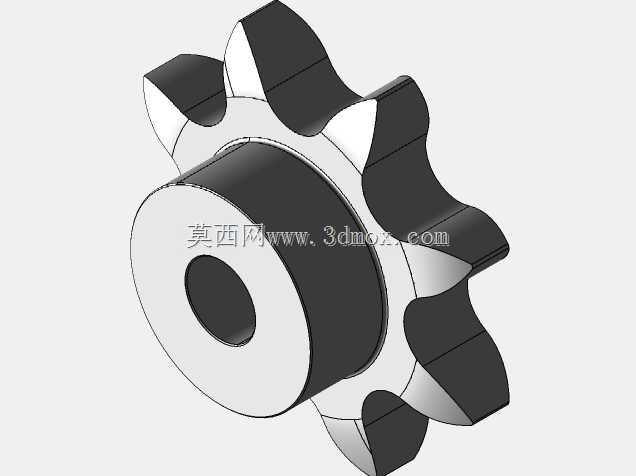

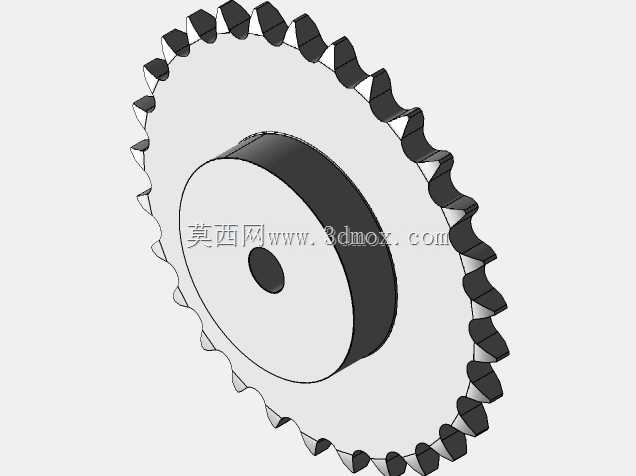

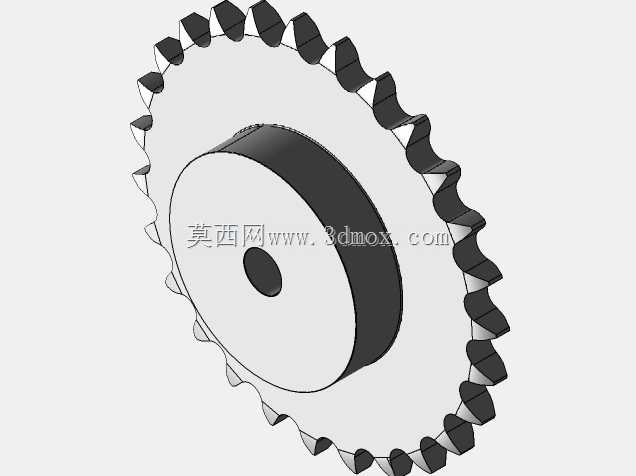

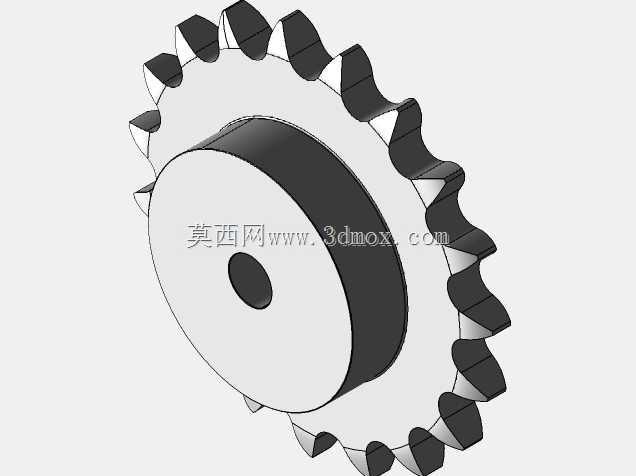

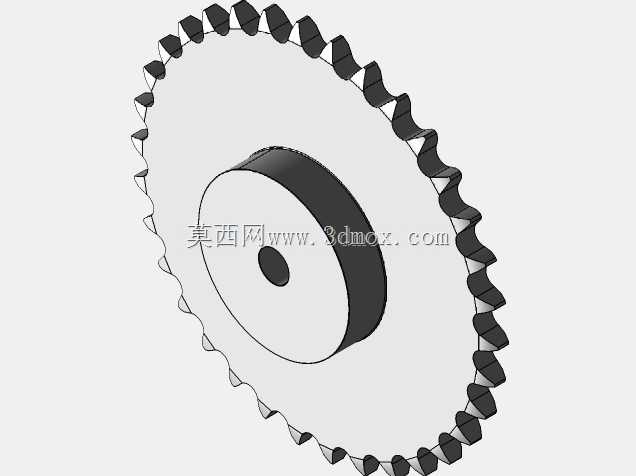

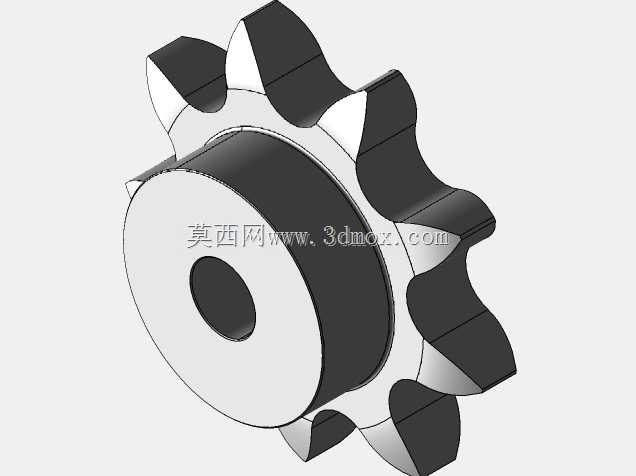

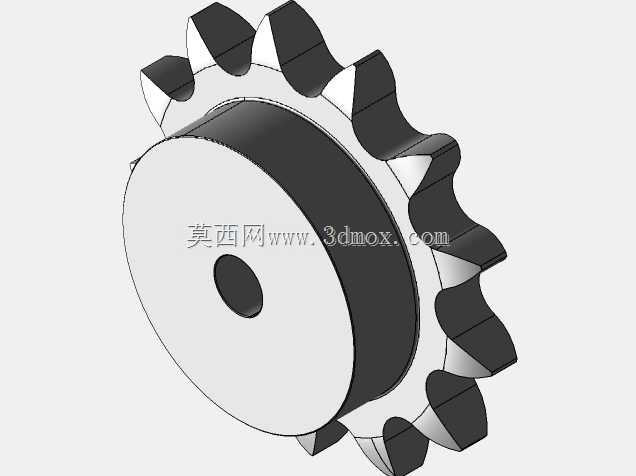

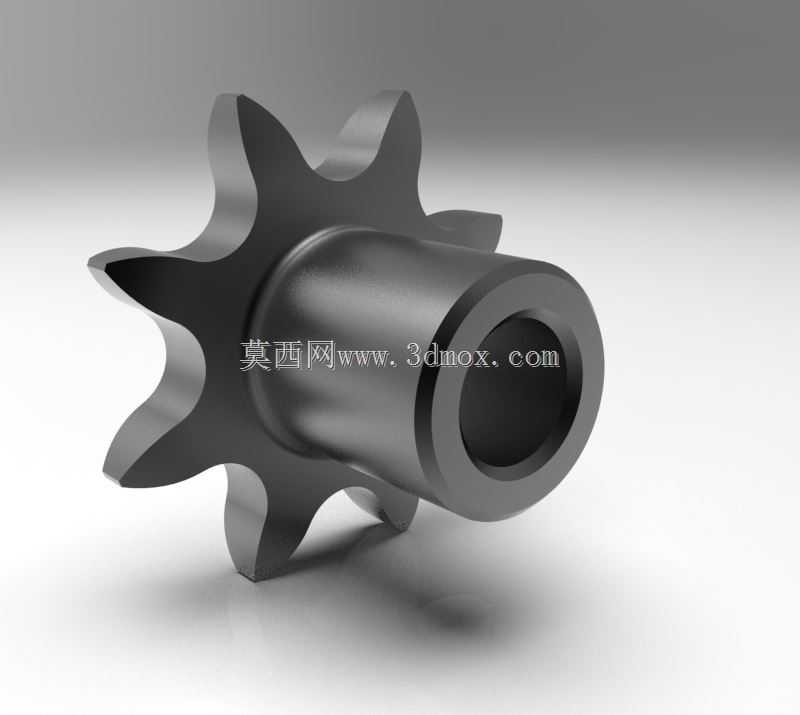

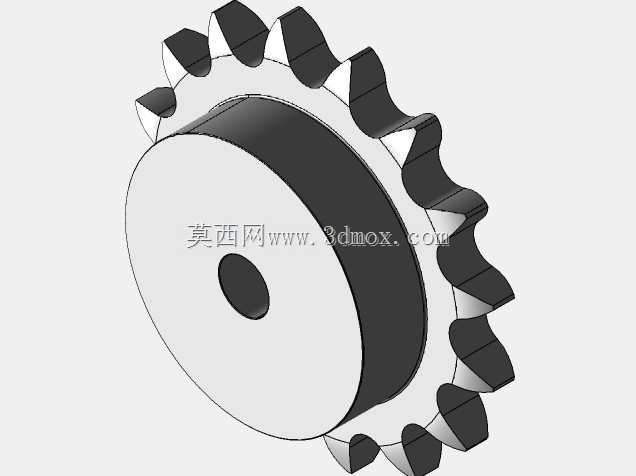

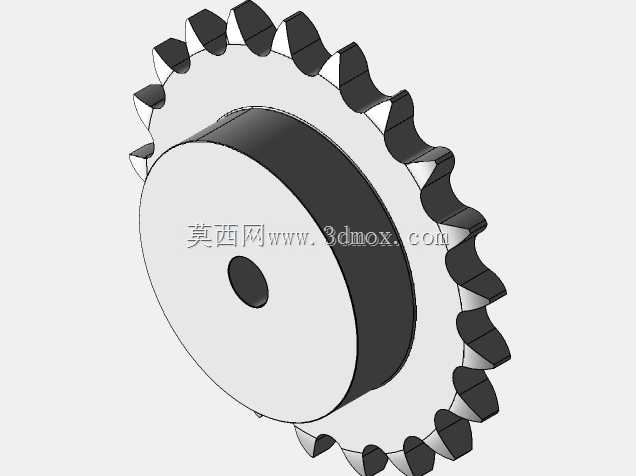

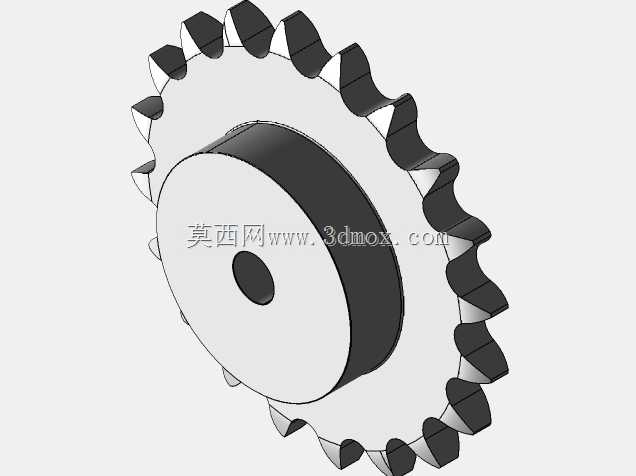

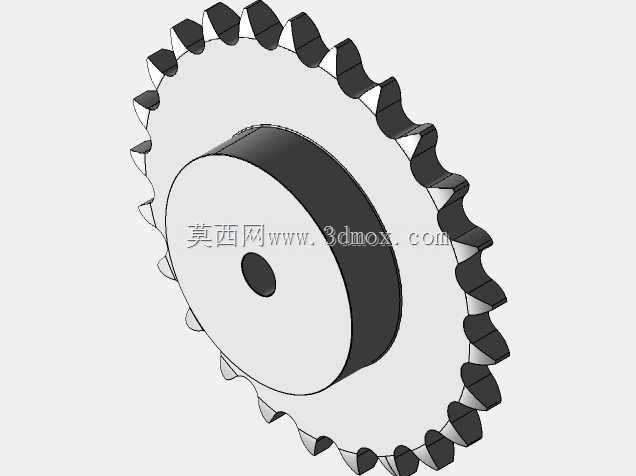

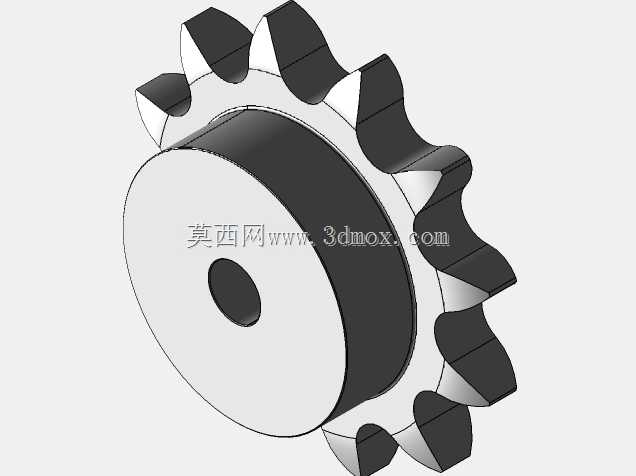

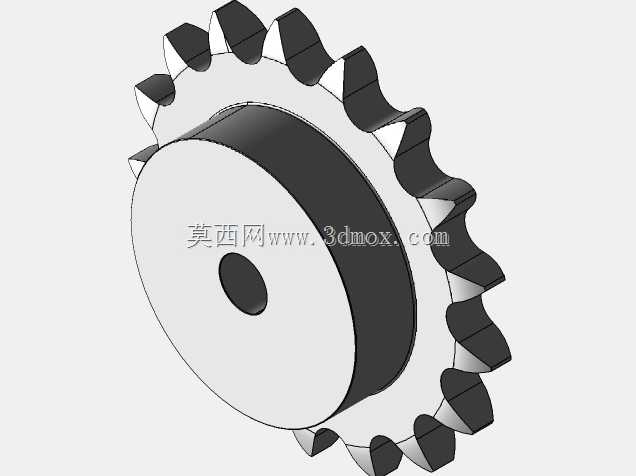

符合DIN8187标准的20B单排链轮结构

　　在各类工业传动场景中，链传动凭借其不打滑、传动比准确、对恶劣工况适应性强的特点，被广泛应用在输送线、农机、工程机械、轻工设备等需要远距离传递动力的位置，而链轮作为链传动系统里与链条直接啮合的核心零件，其齿形精度、结构强度、安装适配性直接决定了整套传动机构的运行寿命与传动效率。这款适配20B单排链条的链轮，严格遵循DIN8187标准的齿形参数设计，齿廓采用三圆弧一直线的标准齿形，能在啮合过程中让链节滚子顺畅进入与退出齿槽，避免啮合冲击带来的额外磨损，同时保证链条在传动过程中不会出现跳齿、脱链的问题。从结构设计来看，这款链轮采用带轮毂的一体式结构，轮毂部分做了加长设计，相比薄型片式链轮，更长的轮毂长度能给轴孔配合提供足够的支撑长度，

　　既可以提升与传动轴的配合同轴度，也能分散链轮运行时受到的径向载荷，避免键槽位置出现应力集中导致的轮毂开裂。轴孔为通孔设计，可根据实际安装需求加工对应尺寸的键槽，适配不同直径的传动轴，安装时可通过轴端挡圈或者紧定螺钉实现轴向定位，能适配水平、垂直等不同安装方向的传动布局。在实际选型应用中，这类20B规格的链轮通常适配节距31.75mm的单排滚子链条，单排额定传递载荷能满足中大功率的传动需求，常见于矿山输送设备、重型包装生产线、大型农机的动力传输单元，也可用于物流分拣系统的重型输送段驱动位置。设计过程中，齿部的参数计算完全匹配对应链条的滚子直径、内节内宽参数，齿顶圆、齿根圆的尺寸公差控制在标准要求范围内，保证链条在张紧状态下，

　　每个啮合的齿都能均匀承受载荷，避免个别齿受力过大出现过早磨损。轮毂的外径尺寸经过合理优化，既保证了轴孔周围有足够的壁厚满足强度要求，也不会因为尺寸过大造成不必要的材料浪费，同时轮毂端面与齿面的垂直度公差做了严格控制，安装到轴上后能保证齿面的端面跳动量在允许范围内，避免链条运行时出现侧向偏移，加剧链条侧面与链轮齿侧的磨损。从安装边界来看，这款链轮的轴向总长度、齿宽尺寸都匹配20B单排链条的宽度要求，安装时需要预留出足够的轴向空间，同时要保证两传动轴的平行度符合链传动的安装要求，避免链轮齿面与链条出现偏磨。在实际工况使用中，这类一体式结构的链轮适合中等转速的传动场景，齿部经过常规的热处理强化后，能应对常规工况下的磨损需求，

　　如果是在多粉尘、有腐蚀的环境中使用，还可根据需求对表面做发黑、镀锌等防护处理，提升零件的环境适应性。不同于定制化的非标链轮，这款遵循标准参数设计的链轮，互换性更强，在设备维护更换时不需要重新测绘匹配，直接对应链条规格、齿数选型即可完成替换，能大幅降低设备运维的配件准备成本与停机更换时间。在三维建模过程中，齿形的生成严格按照标准齿形的参数方程绘制，每个齿的分度误差控制在极小范围内，保证模型导入工程软件后可直接用于工程图生成、装配干涉检查，也可直接导入CAM软件用于数控加工编程，减少设计人员重复绘制标准件的工作量。在装配验证环节，将对应规格的链条模型与链轮做装配模拟，可直观验证啮合过程中是否存在干涉，链条包角是否符合设计要求，也能提前核算链轮中心距的调整范围，给张紧机构的设计提供准确的尺寸参考。
