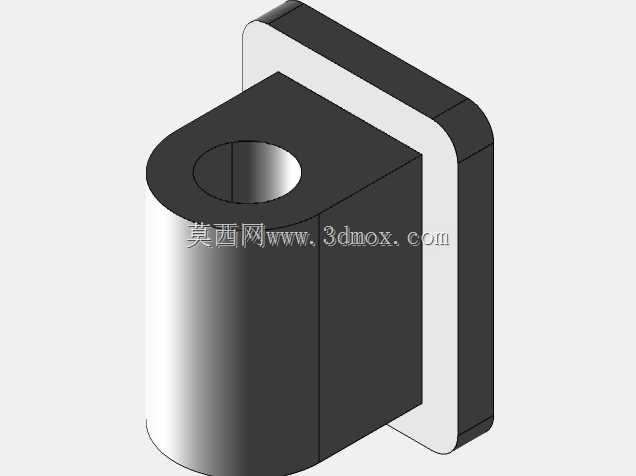

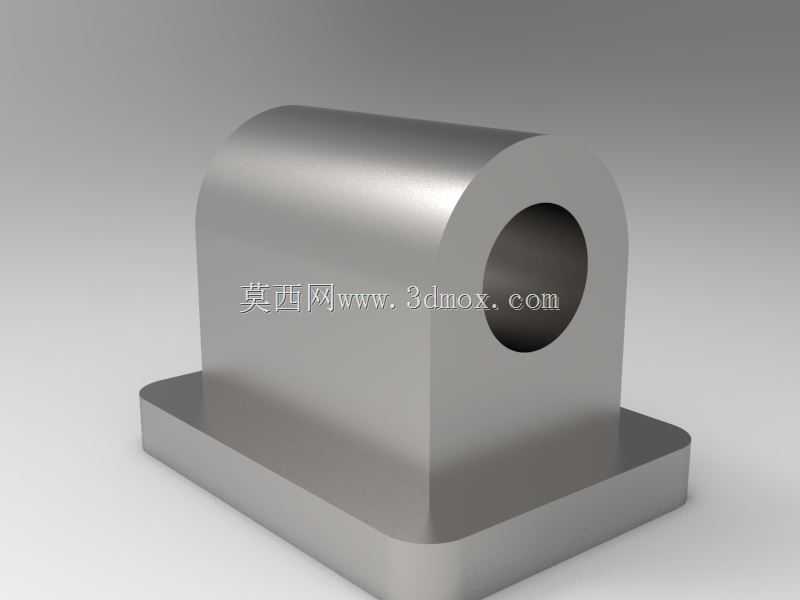

带安装底座单耳铰接支座结构设计

　　这类带安装底座的单耳铰接支座，在轻载传动连杆机构、小型工装夹具铰接端、输送线侧挡定位组件、非标自动化设备的摆动连接部位应用十分普遍，核心作用是为铰接销轴提供稳定的安装基准，同时通过底部法兰面实现与设备机架的刚性固定，避免铰接部位受径向载荷时出现偏移或窜动。从结构功能来看，上部的单耳通孔是核心配合面，孔壁需要与铰接销轴保持合适的间隙配合，既要保证销轴转动顺畅无卡滞，又要控制配合间隙避免铰接点出现过大旷量，影响整套机构的运动精度；下部的矩形安装底座承担全部载荷传递，将铰接点承受的径向力、倾覆力矩均匀分散到安装基板上，避免局部应力集中导致支座变形或连接失效。设计这类支座时，首先要根据铰接点的额定载荷计算销轴直径，

　　进而确定上部耳板的厚度与通孔直径，耳板厚度通常取销轴直径的1.2-1.5倍，保证耳板的抗挤压强度足够，不会在长期交变载荷下出现孔壁压溃变形；底座的安装孔位需要匹配通用型材的安装孔距，比如常用的3030、4040铝型材的中心孔距，方便现场安装时直接对位固定，不需要额外加工转接板，底座边缘做R角过渡，一方面是减少铣加工时的应力集中，另一方面也能避免安装时锐边划伤操作人员。从安装边界来看，这类支座的总高度需要匹配铰接点的中心高要求，底座的长宽尺寸要保证安装后支座不会出现倾覆，通常底座的单边宽度要比耳板厚度大出至少一个安装螺栓的半径距离，保证螺栓安装空间充足，不会与耳板结构产生干涉；上部耳板的外圆弧面与通孔保持同轴，

　　圆弧半径比通孔半径大出足够的壁厚，保证耳板的抗弯强度，当铰接点承受侧向力时，耳板不会出现弯曲变形。实际应用中，这类支座常搭配自润滑衬套使用，通孔内压入铜基石墨衬套后，可以减少销轴与孔壁的直接磨损，延长支座的维护周期，适合长期往复摆动的工况；底座的安装面需要保证平面度公差在0.1mm以内，安装时与机架接触面贴合紧密，避免出现虚接导致支座受载后产生振动。建模过程中需要注意几个关键尺寸的公差配合：铰接孔的尺寸公差通常取H7，与销轴的g6公差形成间隙配合，保证转动灵活；安装孔的直径比配套螺栓大1-2mm，补偿安装时的位置误差，方便现场对位调整；耳板两侧面与底座上表面的垂直度公差控制在0.05mm以内，避免销轴安装后出现倾斜，

　　导致连杆运动时出现卡滞。这类支座的材质通常选用45号钢或者铝合金，重载工况下采用45号钢调质处理，表面做发黑防锈，轻载工况下采用6061铝合金硬质阳极氧化，兼顾重量与强度需求，不同材质的选型直接对应支座的壁厚设计，铝合金材质的耳板厚度需要比钢件厚30%左右，保证同等载荷下的结构强度。在整套连杆机构中，这类支座属于固定端铰接点，是整个运动机构的基准部件，其安装精度直接影响整套机构的运动轨迹准确性，如果支座的中心高出现偏差，会导致连杆的运动行程出现误差，甚至出现运动死点，因此设计时需要严格控制铰接孔中心到底座安装面的高度尺寸公差，通常控制在±0.05mm以内。另外，支座的所有棱边都需要做倒角处理，去除加工毛刺，不仅是为了安装安全，也能避免应力集中，在长期受交变载荷的工况下，毛刺部位容易成为疲劳裂纹的起始点，导致支座提前断裂失效。
