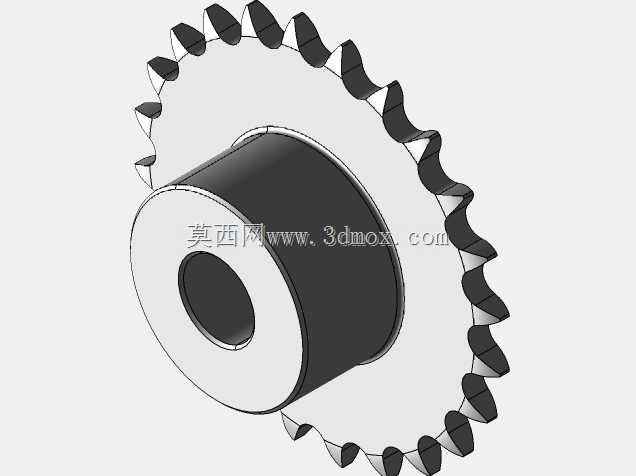

24齿单排滚子链传动链轮结构

　　在各类轻载动力传输场景中，链传动凭借不打滑、传动比准确、对轴系径向载荷小的特性，被广泛应用在输送线、小型动力输出单元、轻工设备的传动链路里，这款适配5×2.5mm规格滚子链的24齿链轮，就是针对这类中小载荷传动场景设计的核心传动零件。从实际安装适配的角度看，链轮采用带轮毂的一体式结构，轮毂段做了等径圆柱设计，中心开设的通孔用于穿装传动轴，孔壁与轴的配合可根据实际载荷需求选择间隙配合或过渡配合，配合段的轴向长度经过匹配计算，既保证键连接或者顶丝固定时的接触面积足够，避免传动过程中出现链轮与轴的相对窜动，又不会过度占用轴向上的安装空间，给相邻的轴承、挡圈等零件留出足够的装配余量。

　　齿形部分严格遵循DIN 8187与ISO R 606标准的参数要求设计，每个齿的齿廓曲线都经过啮合轨迹校核，保证链条滚子进入和退出啮合时能平滑过渡，不会出现卡滞、咬链的情况，24齿的齿数选择属于链传动里的适中齿数区间，既不会因为齿数过少导致传动过程中动载荷增大、链条磨损加快，也不会因为齿数过多造成链轮外径过大，压缩设备内部的安装空间，同时能保证瞬时传动比的波动控制在合理范围内，降低传动过程中的振动和噪音。设计过程中，齿顶圆、齿根圆的尺寸公差都按照通用链传动零件的精度要求做了预留，齿面的工作段没有多余的凸起或棱角，避免链条滚子在啮合时出现应力集中，加速链条的磨损失效；轮毂与齿盘连接的过渡位置做了圆弧过渡处理，

　　减少热处理或者载荷作用下的应力集中风险，提升零件的整体抗疲劳强度。从应用场景来看，这类小规格链轮常被用在小型输送设备的动力端、轻工包装机械的进给传动链路、小型自动化设备的同步传动单元中，安装时需要保证两轴的平行度符合链传动的安装要求，链轮的端面跳动控制在允许范围内，避免链条在运行过程中出现偏磨、脱链的问题。不同于大节距重载链轮的厚重结构，这款链轮的轮毂厚度、齿盘厚度都和配套链条的宽度做了匹配，整体结构紧凑，重量控制合理，在满足传动强度要求的前提下，尽可能降低了自身转动惯量，减少传动过程中的动力损耗，尤其适合转速不高、载荷平稳的中小功率传动场景。在结构细节上，链轮的轮毂端面做了平整加工，可直接贴合轴肩或者挡圈端面实现轴向定位，

　　不需要额外加工定位台阶，降低了零件的加工复杂度；齿根位置的圆弧半径和配套滚子的半径做了适配，保证滚子和齿面的接触应力分布均匀，延长链轮和配套链条的整体使用寿命。实际选型搭配时，需要注意对应链条的节距、滚子外径参数和链轮完全匹配，同时根据传动比的要求搭配对应齿数的从动链轮，合理控制中心距，保证链条的张紧度处于合适区间，过松容易出现跳齿脱链，过紧则会加剧轴承受力和链条磨损。这类标准参数链轮的设计不需要额外定制非标齿形，加工时可采用滚齿或者铣齿工艺成型，后续根据使用场景的需求做表面发黑或者淬火处理，提升齿面的耐磨性能，就能满足绝大多数常规工况的使用要求。
