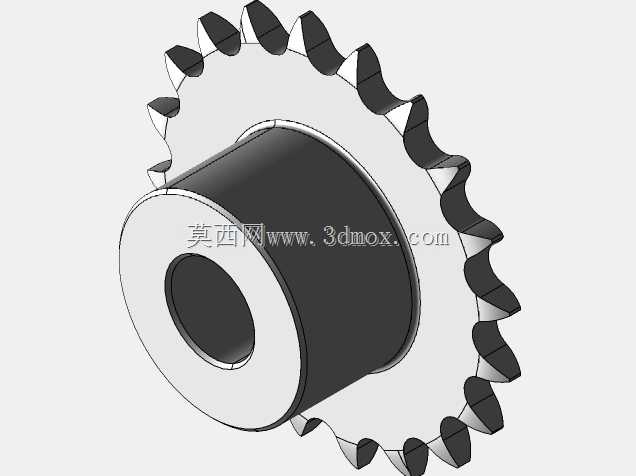

符合DIN标准20齿5x2.5节距传动链轮

　　在轻工输送、小型自动化设备的链传动布局里，这类适配ISO/R606、DIN8187标准的20齿链轮是非常常见的动力传递部件，日常选型时经常会碰到节距5x2.5mm的小型滚子链配套需求，这类小规格链轮大多用在负载不大、传动空间紧凑的工位，比如小型包装线的进料输送、电子组装线的工装板移位、通讯设备内部的小型机构传动场景里。从结构设计来看，这个链轮采用了一体式轮毂结构，轮毂部分做了加厚的同轴圆柱设计，中心的安装孔是通孔结构，实际装配时可以根据配套轴的直径做公差适配，孔壁可以加工键槽或者顶丝孔来实现周向固定，避免传动过程中链轮和轴出现相对滑动。齿形部分完全遵循对应标准的齿廓设计，齿槽的圆弧过渡经过参数化校核，

　　能保证和对应规格的滚子链顺畅啮合，不会出现卡链、跳齿的问题，20齿的齿数选择属于比较均衡的设计，既不会因为齿数太少导致链传动的多边形效应太明显、运行冲击大，也不会因为齿数过多造成链轮整体外径过大，挤占设备内部的安装空间。齿顶部分做了合理的倒角处理，方便链条在啮合导入时顺利滑入齿槽，即使安装时存在少量的轴向偏移，也能保证链条正常挂接，降低现场装配的调试难度。轮毂和齿盘的连接部分做了等厚的辐板设计，没有多余的减重结构，毕竟这个规格的链轮本身尺寸不大，整体重量较轻，一体式的实心辐板反而能更好地保证传动过程中的结构刚性，即使频繁正反转也不会出现辐板变形的问题。实际安装时需要注意，链轮的轴向定位要和配套的主动、从动轮保持在同一平面，

　　偏差不能超过允许范围，否则会加速链条和齿面的偏磨，缩短整套传动副的使用寿命。齿面的加工精度要满足标准要求，齿面粗糙度不能过高，否则会加大链条滚子的磨损速度，日常维护时也要定期在齿面和链条铰接处加注润滑脂，降低啮合过程中的摩擦损耗。从安装边界来看，这个链轮的轮毂长度和齿盘外径是匹配对应链条规格设计的，选型时要核对安装轴的伸出长度，保证轮毂能完全套在轴的定位段上，同时齿盘两侧要留出足够的链条侧向活动余量，避免和周边的机架、护板发生摩擦干涉。这类小规格链轮的材质一般会根据使用场景选择，普通工况下用45号钢做调质处理就能满足强度要求，有防腐需求的场景可以选用不锈钢材质加工，高速轻载的场景也可以用工程塑料材质制作来降低运行噪音。

　　设计这类链轮三维模型的时候，首先要确定对应链条的节距、滚子直径、内节内宽这些核心参数，再根据选定的齿数计算出分度圆直径、齿顶圆直径、齿根圆直径，然后按照标准齿廓方程绘制单个齿的截面，通过圆周阵列得到完整的齿形，再和轮毂部分做布尔合并，最后对所有锐边做倒钝处理，避免加工和装配时出现割手的问题。要注意齿根的圆弧半径要和链条滚子的半径匹配，保证啮合时滚子和齿槽是面接触而不是线接触，降低接触应力，延长零件的使用寿命。在装配体里调用这个模型的时候，要提前预留好链条的环绕空间，同时要考虑张紧机构的安装位置，因为链传动运行一段时间后会出现磨损伸长，需要张紧轮来调整张紧度，避免链条松脱跳齿。
