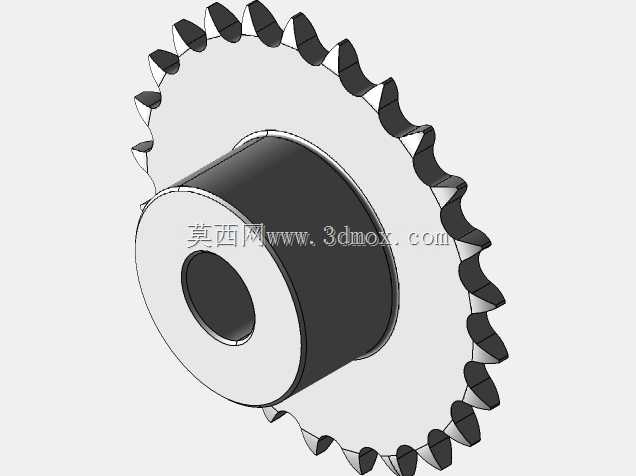

25齿节距5.25mm单排凸台链轮结构

　　这类带轮毂凸台的25齿链轮，主要适配节距5.25mm的短节距精密滚子链，在小型自动化输送线、桌面级传动机构、轻工包装设备的进给单元、小型农机的辅助传动段都有广泛应用，区别于大节距重载链轮，这类小尺寸链轮更多承担轻载连续传动的功能，常见于对安装空间有严格限制的紧凑型传动布局中。从结构设计来看，该链轮采用单侧凸台轮毂的结构形式，轮毂长度略大于齿宽，这种设计一方面能够保证链轮与传动轴的配合长度，避免传动过程中出现径向晃动，另一方面单侧凸台的形式可以在安装时直接靠轴肩定位，省去额外的轴套定位零件，减少装配环节的零件数量，适配紧凑的安装空间。齿形部分严格遵循对应标准的齿廓设计，齿沟圆弧与滚子外径匹配，工作段齿面的压力角经过优化，

　　保证链条滚子进入和退出啮合时的平顺性，减少啮合冲击带来的噪音和磨损，齿顶部分的倒角处理能够避免链条在高速运转时出现卡滞、跳齿的问题，即使在链条存在一定磨损伸长的情况下，也能保证啮合的可靠性。尺寸边界上，该链轮的齿顶圆、齿根圆尺寸严格匹配对应齿数与节距的参数要求，轮毂内孔为光孔设计，可根据实际传动轴的直径进行二次键槽加工或者顶丝孔加工，适配不同的轴连接需求，轮毂外径经过合理设计，既保证了足够的壁厚承受传动扭矩，又不会因为外径过大增加不必要的转动惯量，对于轻载高速的传动场景，更低的转动惯量能够减少启停过程中的动力损耗，提升传动响应速度。在实际选型应用中，这类链轮通常搭配张紧机构使用，因为小节距链条的伸长量在长期运行后会逐步累积，

　　合理的张紧行程设计能够保证链条始终处于合适的张紧状态，避免过松导致的跳齿、过紧导致的轴承受力过大问题。安装时需要保证链轮的端面跳动在允许范围内，两配对链轮的共面度需要严格控制，否则会加速链条和链轮齿面的偏磨，缩短整套传动机构的使用寿命。从建模逻辑来看，这类标准链轮的建模首先需要确定节圆直径、齿顶圆直径、齿根圆直径等基础参数，通过齿廓方程生成单个齿形后阵列得到全部轮齿，再通过拉伸凸台生成轮毂部分，最后对齿边、轮毂端面进行倒角处理，还原零件的工艺特征，建模过程中需要注意齿形的公差预留，保证实际加工后齿形能够与标准滚子链顺畅啮合，避免出现干涉或者啮合间隙过大的问题。在实际设备运行中，这类链轮的失效形式主要集中在齿面磨损、轮齿断裂、

　　轮毂孔磨损几个方面，因此设计时会根据传动负载的大小选择合适的材料，轻载场景下常用45号钢表面发黑处理即可满足需求，有耐磨要求的场景可以对齿面进行高频淬火处理，提升齿面硬度，延长使用寿命，对于有防腐需求的食品、医药行业设备，也可以采用不锈钢材质加工，适配特殊的使用环境。
