10齿单排滚子链链轮传动构件

　　在轻载输送、小型动力传递的工况场景里，这类小齿数链轮的应用覆盖范围极广，从桌面级自动化输送线的动力端，到小型包装设备的进给传动，再到民用机械的动力传输节点，都能见到这类构件的身影。区别于大齿数链轮的平稳传动特性，10齿的链轮在设计时首先要平衡的是传动比与多边形效应的边界——齿数越少，链条传动时的动载荷、冲击和瞬时传动比波动就越明显，因此在齿形设计上必须严格匹配对应链条的节距、滚子直径参数，保证链节能平稳啮入啮出，避免出现卡链、跳齿的故障。

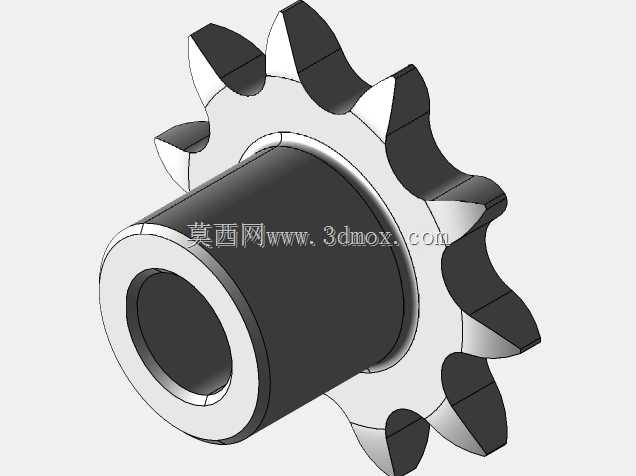

　　从结构上看，这个链轮采用了轮毂与齿圈一体化的设计，中间的通孔为安装轴孔，可直接穿装在传动轴上，通过顶丝或者键连接实现周向固定，这种一体式结构相比分体式链轮，在小尺寸规格下的结构刚性更好，装配工序也更简单，适合小载荷、安装空间紧凑的使用场景。齿部的轮廓完全遵循对应标准的齿形规范，齿沟圆弧半径刚好适配配套滚子的外径，啮合时滚子能完全贴合齿沟曲面，不会出现局部点接触导致的早期磨损；齿侧的工作段做了合理的倾角设计，保证链条在进入啮合区时能顺畅滑入齿槽，即使安装时存在少量的同轴度误差，也能通过齿侧的导向作用完成啮合，降低装配精度要求带来的加工成本。

　　尺寸边界上，这个链轮适配的是节距5x2.5mm的小型滚子链，齿顶圆、齿根圆的尺寸都经过严格核算，保证链条包角范围内的有效啮合齿数满足传动要求，不会因为齿顶过高导致链条张紧过度，也不会因为齿根过浅出现滚子脱出的问题。轮毂部分的轴向长度做了针对性优化，既保证了轴孔与传动轴的配合长度足够传递额定扭矩，不会因为配合面过短出现轴孔压溃、链轮晃动的问题，又不会因为轮毂过长占用过多的安装空间，在小型设备的紧凑布局里能灵活布置。

　　实际使用中，这类小齿数链轮通常作为传动副的主动轮使用，搭配对应规格的链条能实现准确的传动比传递，相比齿轮传动，链条传动的中心距适应范围更广，不需要严格的中心距公差控制，在远距离动力传递场景下的结构成本更低，同时传动过程中具备一定的缓冲能力，能吸收小型动力源输出的小幅振动，保护后端的执行构件。设计这类链轮三维模型时，首先要确定的是配套链条的核心参数，包括节距、滚子外径、内链节内宽，再根据选定的齿数计算出分度圆直径、齿顶圆直径、齿根圆直径这些核心尺寸，之后通过齿形绘制生成单个齿的轮廓，再通过圆周阵列生成全部轮齿，最后完成轮毂、轴孔的结构设计，建模过程中要注意齿面与轮毂的过渡圆角处理，避免应力集中导致的轮齿断裂问题，同时轴孔的公差要根据配合类型选择合适的偏差范围，保证装配时的配合精度符合使用要求。

　　在设备选型匹配时，要注意链轮的额定载荷要大于实际传递的扭矩，尤其是在频繁正反转的工况下，要适当放大安全系数，避免轮齿因为冲击载荷出现断裂；安装时要保证两轴的平行度，链轮的共面度偏差控制在允许范围内，否则会加速链条和链轮的侧面磨损，缩短构件的使用寿命。这类一体化小链轮因为结构简单、加工难度低，通常采用45号钢加工后做表面淬火处理，就能满足常规工况的耐磨要求，在有腐蚀环境的使用场景下，也可以采用不锈钢材质加工，适配食品、医药等有卫生要求的输送场景。
