双孔铰接连接座机械结构设计

　　在各类连杆传动、铰接支撑的机械结构场景中，这类双孔结构的铰接连接座是极为常见的传力基础零件，其结构合理性直接决定了整套铰接机构的运行稳定性与服役寿命。从实际工程应用来看，这类零件常出现在轻工机械的连杆摆臂机构、小型输送设备的张紧调节铰接点、工装夹具的活动压臂连接位，甚至部分户外设施的活动铰接结构中，承担着两个运动部件之间的铰接传力、限位支撑作用，既要传递往复摆动过程中的拉压载荷，也要保证铰接转动的同轴度精度，避免运动过程中出现卡滞、偏磨问题。

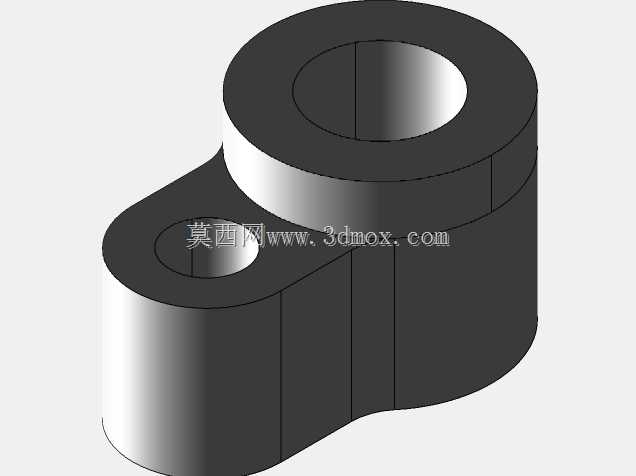

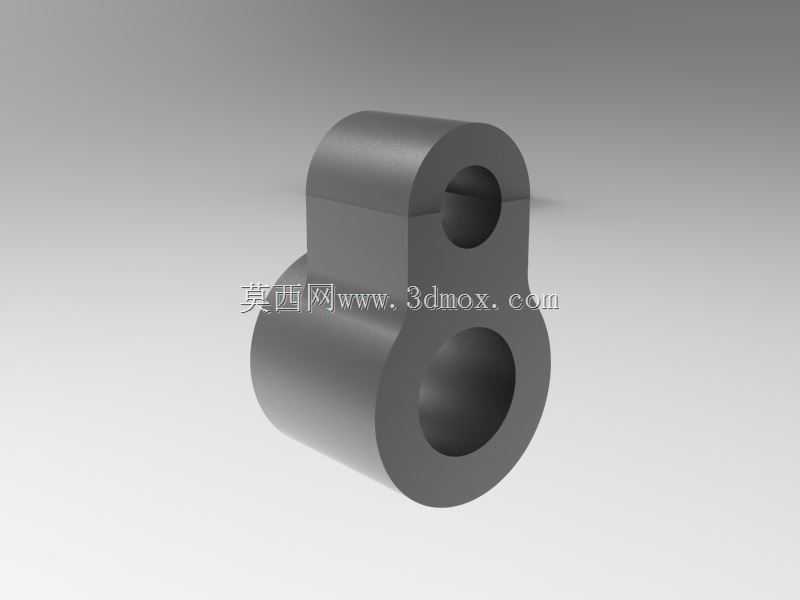

　　从结构设计逻辑来看，该零件采用上下两个同轴度要求严格的通孔结构，大直径孔作为主铰接支撑位，通常适配直径更大的铰接销轴，承担主要的载荷传递，小直径孔作为辅助连接位，可用于连接限位拉杆、复位弹性件或是次级传动连杆，两个孔的中心距是整个零件最核心的设计参数，直接决定了铰接机构的摆动行程与力臂比例。零件主体采用一体化实心结构设计，两个孔位的外侧均设置了足够厚度的环形加强壁，避免销轴在反复受载过程中出现孔壁变形、开裂的问题，两个孔位之间的连接区域采用平滑圆弧过渡，没有尖锐的应力集中棱角，能够有效分散摆动过程中产生的交变应力，降低长期受载下的疲劳断裂风险。

　　从安装边界与尺寸适配角度来说，这类铰接座的外轮廓没有多余的突出结构，整体外形紧凑，安装时不需要预留过大的避让空间，两个通孔的端面均做了平整加工处理，能够与配套的轴套、垫片实现完全贴合，保证销轴安装后的垂直度，避免出现偏载。主铰接孔的内壁通常需要根据实际载荷情况选择是否加装自润滑轴套，当应用在频繁摆动、不便定期润滑的工况下，孔内预留的轴套安装位可以直接压入铜基石墨自润滑轴套，无需额外设计润滑结构即可实现长期免维护运行；辅助孔的尺寸通常根据配套连接件的销轴直径匹配，孔位边缘可根据需求加工倒角，方便销轴快速装配对位。

　　在实际建模设计过程中，需要重点校核两个孔的中心距公差、孔本身的圆柱度公差以及两个孔的轴线平行度公差，若平行度超差，会导致安装后销轴出现别劲问题，轻则增大摆动阻力加速磨损，重则直接导致机构无法正常运行。零件的壁厚设计需要结合实际工况的载荷大小调整，当应用在重载冲击的场景下，可在两个孔的连接肋板位置额外增加加厚处理，或是在外壁设置加强筋结构提升整体刚性；若应用在轻载、对重量有要求的场景下，也可在非受力区域做适当的减重挖除处理，但必须保证孔壁周围的受力区域厚度满足强度要求，不能因减重削弱核心承载位置的结构强度。

　　这类铰接件的材质选择通常根据使用场景确定，常规工况下采用45号钢调质处理即可满足强度要求，表面做发黑或是镀锌处理提升防锈能力；若应用在有腐蚀介质的环境中，可选择304不锈钢材质加工；若对轻量化要求较高，也可采用高强度铝合金加工后做阳极氧化处理，提升表面耐磨性能。在装配环节，这类零件通常是通过主孔铰接在固定支撑轴上，再通过小孔连接活动连杆，装配时需要保证两个配合面的间隙在合理范围内，既要保证转动灵活无卡滞，也要避免间隙过大导致的传动冲击与噪音问题。
