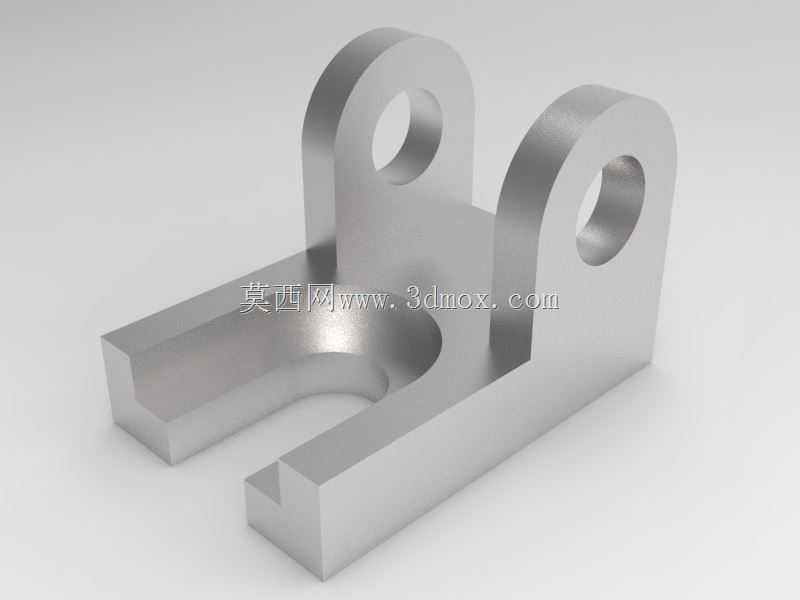

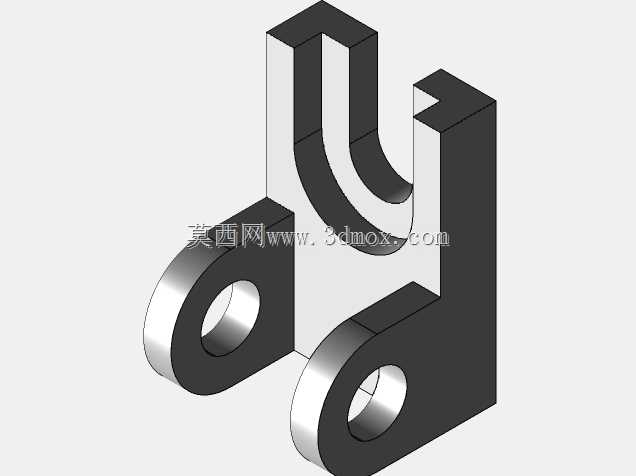

该构件属于典型的双耳叉型铰接支座,在轻载传动连杆、工装夹具摆臂、小型设备门体铰链以及自动化线体的浮动连接工位中十分常见。结构本体采用一体化块状基体,底部开出U型通槽,槽口两侧留出平行安装边,可直接卡入对应机架横梁或工位板边缘,再通过侧边紧固件完成锁紧,相比整块平板贴合安装,这种卡槽结构能够在不额外增加定位销的情况下限制支座沿板面的横向窜动,装配时对位效率更高,也降低了对安装面打孔位置精度的要求。基体上方对称竖起两块带同轴通孔的耳板,两耳板内侧面间距即为配对铰接件的插入间隙,销轴穿过双耳孔与中间摆臂端孔后,即可实现被连接件绕销轴轴线的定轴摆动,耳板孔位在建模时预留了同轴度约束,两块立板的孔中心严格共线,避免装配后销轴出现别劲、卡滞,长期往复摆动时也不会出现单侧耳板偏磨的问题。
从受力路径来看,外部摆臂传递的径向载荷通过销轴分散到两侧耳板上,每块耳板承担约一半的径向作用力,立板与底部基体的交接位置做了平滑圆角过渡,没有尖锐应力集中棱边,在交变摆动载荷下,该过渡区域不会过早萌生疲劳裂纹。底部U型槽的内侧承托面为主要承载面,当铰接点受到向下的拉力时,载荷沿两块立板向下传递至整个底部基体,再均匀分散到安装贴合面上,不会出现局部应力峰值过高的情况。建模过程中首先绘制底部基体的拉伸轮廓,精准开出中间避让槽,保证槽宽尺寸与常用安装型材的翼缘宽度匹配,两侧安装边的厚度预留足够的紧固件沉头空间;之后在基体上方对称拉伸两块耳板,在耳板顶端绘制铰接孔草图,保证两孔轴线重合、轴线与底部安装基准面平行,孔的内壁按照销轴配合公差预留间隙,既保证销轴可以顺利穿入,又不会因间隙过大导致摆动旷量。耳板外侧与基体衔接处全部添加铸造圆角特征,还原实际机加工或铸造成型的工艺细节,避免三维模型出现现实加工无法实现的零壁厚或锐边结构。
安装边界方面,该支座的底部轮廓为规则矩形,U型槽的开槽深度决定了卡入机架的配合长度,选型时需要确认安装位的板厚或型材尺寸小于槽内净宽,双耳的外侧总宽度要小于安装工位的预留空间,避免耳板和周边相邻构件发生运动干涉;铰接孔的中心高度决定了整个铰接副的回转中心高度,对接摆臂时需要保证配对件的端孔中心高与该支座孔中心高一致,防止连杆运动时出现附加弯矩。实际产线应用里,这类支座常用来连接气缸推杆端部和摆动挡板,气缸伸缩时挡板绕该支座的销轴回转,完成工件的挡停、放行动作;也可以作为小型防护门的下铰链座,门体绕销轴转动开启,双耳结构从两侧夹住门体连接端,转动过程中门体不会沿销轴轴向窜动,稳定性远优于单耳侧挂的铰链形式。模型的所有壁厚都经过合理性校核,耳板厚度、基体底板厚度均匀一致,既没有冗余材料带来的重量浪费,也不会因壁厚过薄导致受载后变形,完全满足通用轻工机械、非标自动化设备里铰接点位的使用需求。
