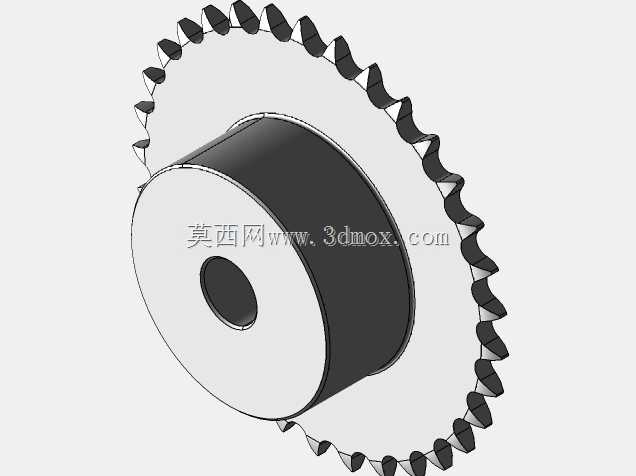

33齿短节距滚子链传动链轮结构

　　该零件属于短节距滚子链传动系统中的从动或主动链轮，齿数为33，适配5×2.5mm规格链条，齿形轮廓依据DIN 8187以及ISO 606链条标准构建，整体采用单侧带凸台轮毂的盘类结构，中心设置贯通安装孔，轮毂外圆与轮盘端面形成清晰的轴向定位台阶。在常规输送与传动布局中，这类链轮常安装在传动轴端部或两轴承之间的轴段上，通过键连接、紧定螺钉或胀套方式传递扭矩；轮毂向单侧延伸的设计，能够在轴端空间受限的设备里增加与轴的配合长度，同时避免轮齿部分靠近轴承座或墙板，给链条啮合、拆装和运行偏移留出余量。

　　从使用场景看，小规格滚子链链轮多用于轻载输送线、小型包装设备、食品机械、办公自动化装置、实验设备以及通讯周边工装中。链条绕入和绕出链轮时，各链节滚子依次落入齿槽，轮齿并不像齿轮那样持续保持多齿啮合，而是依靠链节铰链的多边形运动完成牵引。33齿属于齿数较多的规格，啮合时同时参与接触的齿位数更多，链条进入和退出啮合的冲击更小，速度波动和多边形效应相对弱一些，运行噪声、磨损和动载荷都更有利于轻载平稳传动。

　　结构建模时，轮齿部分不能简单按普通齿轮齿形处理。链轮齿廓需要满足滚子落入、啮入导向和节距补偿的要求，齿沟圆弧应与链条滚子外径相匹配，齿侧工作面留出链条铰链进入和退出的空间，齿顶形状则控制链条在跳齿、磨损伸长后的通过性。模型中齿形沿圆周均匀阵列，齿根圆、节圆、齿顶圆和轮毂外圆保持同轴；轮盘外缘厚度与链条内节内宽、外链板位置相协调，使滚子能够稳定坐入齿沟，而链板在运转中不与轮盘侧面发生摩擦。

　　外形边界上，零件由外缘带齿的轮盘和一侧圆柱轮毂组成。轮盘外径由齿数、链条节距和齿顶圆关系决定，轮毂外径明显小于齿根圆，既为腹板保留承力截面，也控制了零件重量。中心孔是安装基准，孔径、孔长和轮毂端面的垂直度直接影响链轮装配后的径向跳动。若中心孔与轴配合过松，传动时会产生冲击和偏心磨损；若轮毂长度不足，链轮在轴上的抗倾覆能力下降，链条张力会使轮盘偏摆，进而造成链板侧向擦碰和齿面偏磨。

　　设计思路上，这种单轮毂结构适合从轴端套装的场合。轮毂端面可作为轴向定位面，靠轴肩或挡圈限制位置；轮盘另一侧保持较平整的轮廓，便于靠近设备墙板或其他传动件。对于轻载装置，实体腹板结构具有加工简单、刚度充足、成本低的特点；若设备对惯量或重量敏感，也可在腹板上增设减重孔，但需要避开齿根到轮毂之间的主要传力路径，并保证热处理或加工后变形可控。

　　实际选型时，齿数多少会影响传动比、轴径布置和链条寿命。齿数过少会使链节转角增大、啮合冲击明显；齿数过多则在链条磨损后更容易发生跳齿，且外径增大带来安装空间压力。33齿方案在紧凑性与平稳性之间取中间偏平稳的配置，适合转速不极低、要求连续运行的小型链传动。安装边界需要重点核对三个尺寸：链轮最大外径不能与防护罩、机架或相邻零件干涉；轮毂轴向长度不能超出轴端可用安装距离；中心孔高度和两轴中心距要保证链条包角与张紧调节量。

　　三维结构表达中，轮齿阵列、中心孔、轮毂台阶和端面关系是核心。齿槽曲面应连续过渡，齿根处避免尖锐拐角，以降低热处理裂纹和应力集中风险；轮毂与腹板交接处可根据加工工艺设置小圆角或退刀空间。装配检查时，应将链条模型按实际包角绕入链轮，确认滚子与齿沟接触位置、链板侧向间隙以及链条直线段与链轮切线方向一致。这样完成的链轮不仅是单个零件造型，更能直接服务于轴系布局、护罩设计、张紧结构布置和整机传动校核。
