十九齿标准滚子链传动链轮结构

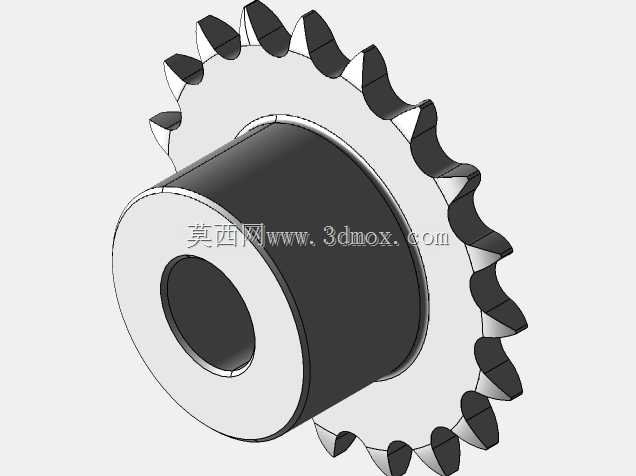

　　该链轮结构面向短节距滚子链的开式与半封闭传动场景，常见于包装输送线、小型农机进给机构、轻工设备动力输出端以及工装夹具的同步牵引部位。链轮采用单侧带轮毂的盘式构型，轮缘沿圆周均匀分布十九个链齿，齿形按照对应链条规格的啮合轮廓构建，能够在链条绕入和绕出时形成平稳的多边形过渡，降低链节进入啮合瞬间的冲击。轮齿外侧保留链条滚子落座的圆弧空间，齿沟部位与滚子外圆匹配，传动过程中滚子可在齿沟内微量滚动，避免链节侧板与齿顶发生硬性摩擦。

　　从实际装配关系看，中心通孔用于穿过传动轴，圆柱轮毂向外伸出，为键连接或紧定螺钉固定提供足够轴向长度。轮毂端面与轮盘腹板形成台阶，安装时可依靠轴肩或轴套限制链轮轴向位置，使轮齿中心平面与链条走向保持一致。对于中心距较短、载荷波动不大的传动单元，这种带轮毂结构比单片板式链轮更便于装拆，也能在频繁启停时减少孔壁与轴面之间的微动磨损。

　　建模时齿部并非简单按渐开线齿轮处理，而是围绕链节距、滚子直径和齿根圆位置建立啮合关系。每个齿的工作侧面需要兼顾链条进入角和退出角，齿顶圆不能过度侵入链节间隙，齿根圆则要保证滚子顺利落底。十九齿的齿数选择使链传动在低速工况下的速度波动相对缓和，相比更少齿数的小链轮，多边形效应减弱，链条张力峰值更低，运行噪声和铰链磨损也相应减小。

　　外形边界上，轮盘外缘由连续齿廓构成，最大径向尺寸集中在齿顶区域；轮毂外径小于齿根圆，形成明显的腹板环形面，既减轻无效材料堆积，也为链条侧向留出安全间隙。轴向尺寸主要由轮毂长度和轮盘厚度决定，轮盘厚度与链节内宽相协调，保证链条侧板不会在正常偏摆范围内擦碰轮毂。设计校核时应关注齿根圆与轮毂外圆之间的腹板宽度，该区域承受链条拉力形成的周向剪切和弯曲载荷，若腹板过薄，过载启动时容易在齿根与盘体交接处产生裂纹。

　　在设备布局中，链轮中心高、张紧轮位置和两轴平行度共同决定链条寿命。模型的圆柱基准面可直接用于装配约束，中心孔轴线与轮齿分度圆同轴，能够帮助工程师在三维布局中检查链条包角、齿侧间隙和护罩距离。对于输送设备，链轮常安装在驱动轴端部，通过电机减速器带动链条牵引托盘或网带；对于农业和园林机械，这类链轮则可布置在护板内侧，将动力传递给拨料、喂入或提升机构。

　　结构细节上，轮齿端部与腹板交接处保留实体过渡，避免尖锐转角造成应力集中。轮毂内孔表面为主要装配基准，若后续加工键槽，应使键槽方向与齿位关系明确，便于现场配作和动平衡检查。链轮材料通常可按载荷选择中碳钢淬火或不锈钢加工，三维模型将齿形、轮毂、内孔和腹板作为连续实体表达，便于后续进行工程图剖切、尺寸标注、干涉检查以及轻量化装配。

　　使用该结构进行选型布置时，需要把链条中心线对准链轮齿宽中部，轴系挠度不应使链条在满载时脱离齿沟；两链轮共面偏差过大会造成链片偏磨和异常跳齿。链轮外侧应预留护罩空间，尤其在人员可触及的输送线上，齿顶与链条啮合区不能裸露。维护层面，轮毂端面可作为拆装时的受力面，轮齿表面则需定期检查磨损量，当齿沟明显变宽或齿顶出现钩状磨损时，应与链条同步更换，以免新链条被旧链轮加速拉长。

　　整体来看，该模型以标准链传动啮合关系为核心，把齿形轮廓、轮毂支撑和中心安装孔整合为一个完整零件，既适合作为机械设计中的传动元件直接调用，也可用于演示链传动装配关系、校核安装边界以及派生不同齿数和孔径的系列链轮。
