十八齿短节距滚子链传动链轮

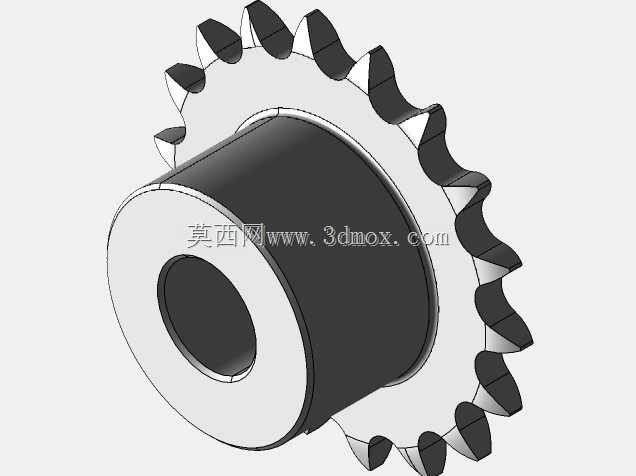

　　链传动在中小载荷工业输送与动力传递场景里，始终占据着不可替代的位置，和带传动相比它不会出现弹性打滑，平均传动比能够保持稳定，张紧行程更小；和齿轮传动相比，它对两轴中心距的适配范围宽得多，不需要箱体完全封闭润滑，在农机输送线、包装设备进给机构、轻工自动化流水线、摩托车次级传动、小型机床排屑装置里都能见到这类链轮的身影。这款十八齿链轮适配5×2.5毫米规格的滚子链，对应DIN 8187以及ISO 606标准里的短节距精密滚子链系列，齿形轮廓完全按照标准链窝轨迹生成，啮合过程中滚子可以顺利落入齿谷，在链条绕入和绕出链轮的瞬间不会发生卡滞、顶齿或者异常滑动。从结构布局上看，这款链轮采用了齿圈与单侧加长轮毂一体成型的形式，

　　轮毂轴向长度明显大于齿片厚度，这种设计首先解决了悬臂安装时的支撑刚性问题：当链轮通过中心孔装配到传动轴端部时，更长的轮毂配合面可以让键连接的受力分布更均匀，避免短轮毂在交变载荷下出现键槽压溃、轴孔偏磨的情况。齿圈部分的外缘均匀分布十八个啮合齿，齿顶做了符合标准的修形过渡，齿侧工作面的圆弧曲率和配套滚子外径匹配，当链条节距因为长期运行出现微量磨损伸长后，齿形的落位区间依然可以容纳滚子，不会立刻出现跳齿故障。链轮中心开设贯通的轴孔，孔壁预留键槽安装位置，现场装配时可以通过平键传递扭矩，轴端再配合挡圈或者锁紧螺母完成轴向限位，加长轮毂的端面可以直接抵靠轴肩，省去额外的定位套筒，在布局紧凑的设备端部安装时能节省不少轴向空间。

　　做三维结构设计的时候，齿形生成是整个零件的核心环节，不能只按照外圆近似画成锯齿形状：首先要根据配套链条的节距、滚子外径、内链节内宽参数确定链轮的分度圆直径，十八齿的齿数选择在链传动里属于比较均衡的区间，齿数过少会导致链条绕入时的多边形效应加剧，动载荷和冲击噪音明显上升，齿数过多则会在链条发生磨损伸长后更容易出现跳齿脱链，十八齿的规格在中等转速、常规载荷的传动工位上适配性很强。齿廓曲线由三段工作圆弧和过渡线段组成，齿沟圆弧要保证滚子贴合时接触应力分布合理，齿顶位置留出足够的间隙，避免链条外链板和齿顶发生摩擦干涉。模型里齿根圆、齿顶圆、轮毂外圆、中心轴孔全部保持同轴，轮毂和齿片相接的位置做了圆角过渡，

　　避免热处理和载荷作用下在截面突变处产生应力集中，这个细节在重载启停频繁的工位上对零件寿命影响很大。实际安装边界上，链轮装入传动轴后，齿片的两侧端面要和配套链条的运行平面保持垂直，轴向对齐误差需要控制在允许范围内，否则链条会出现偏磨，单侧外链板持续摩擦齿侧，短时间内就会造成链板和齿面的异常磨损。加长轮毂的外径尺寸小于齿根圆直径，拆装时轮毂不会和链条的运行路径发生干涉，链条在啮合包角范围内环绕链轮齿圈，下半段松边可以配套张紧轮调整垂度，适合两轴中心距较大、不适合布置齿轮传动的动力输出场景。这类链轮常用中碳钢加工完成后对齿面做淬火处理，提升齿面耐磨性，而芯部保留足够韧性承受冲击载荷，在输送线驱动端、小型设备的动力输出轴上，它可以和同规格链条配对，把电机减速后的扭矩稳定传递到从动轴，即便工作环境里存在少量粉尘、碎屑，敞开式的链传动结构也不会像闭式齿轮那样对杂质格外敏感，维护时只需要定期清理齿窝积存的污物、补充润滑脂，就能长期保持稳定的啮合状态。建模过程中每一个齿的阵列间距严格对应链条节距对应的圆心角，保证任意一个齿窝都能和链条滚子精准对位，装配校验时可以把配套链条的链节逐节贴合到齿面上，检查全周啮合都不存在干涉，后续工程出图时可以直接从三维模型导出齿形加工尺寸、轴孔公差和键槽规格，直接对接铣齿或者滚齿加工工序。
