汽车转向系统比拉连杆支座结构

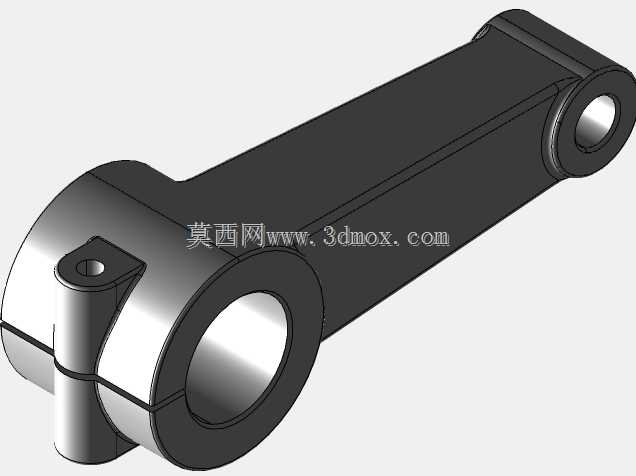

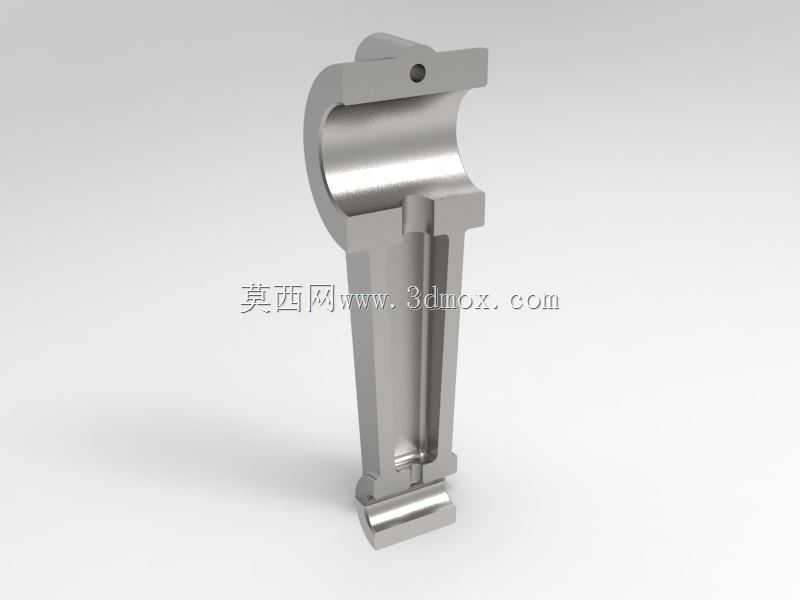

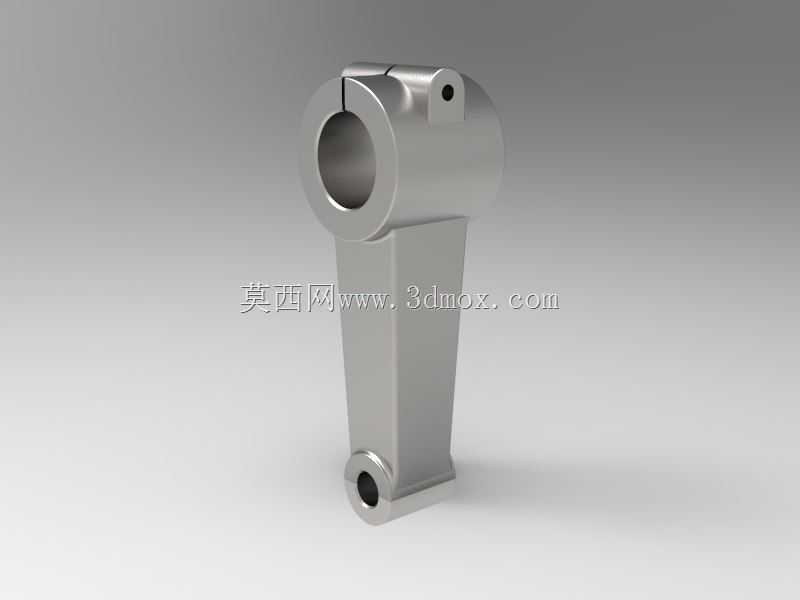

　　该构件属于汽车底盘转向与操纵连杆机构中的承力铰接件，整体采用上端大直径夹持铰座、中部变截面斜向支撑臂、下端小尺寸铰接耳座的一体化构型，在整车装配中承担转向力矩传递、连杆运动导向、铰接点位刚性支撑的核心作用。上端的圆筒夹持座开设轴向剖分缝与侧向锁紧凸台，凸台预留螺栓安装孔，装配时可通过锁紧螺栓收窄剖缝间隙，抱紧穿过筒腔的转向轴或销轴，既保证周向传扭的摩擦力储备，也可在维保阶段快速调整夹持位置、拆解更换衬套；筒体内腔为高精度配合面，可适配压装自润滑衬套或滚动轴承，降低铰接转动过程中的摩擦损耗，避免长期交变载荷下出现旷量异响。中部支撑臂采用上宽下窄的渐变梯形截面，沿载荷传递路径做流线型过渡，无尖锐应力集中棱角，

　　臂身的倾斜角度完全匹配转向机构在车轮跳动、转向动作全行程中的运动包络，既规避连杆摆动过程中与周边悬架摆臂、制动管路、车身钣金的运动干涉，又通过截面优化在保证抗弯、抗扭刚度的前提下削减不必要的实体重量，适配整车轻量化设计要求。下端铰接耳座开设同轴通孔，用于连接转向拉杆球头或操纵连杆端头，孔位轴线与上端筒腔轴线保持严格的空间平行度公差，保证连杆传动过程中运动轨迹平顺，无附加卡滞力矩。从安装边界来看，上端夹持筒的外径、轴向宽度需匹配转向轴的安装轴径与周边预留装配空间，剖分缝的开合量需满足销轴装配导入与锁紧抱紧的行程要求，侧向锁紧凸台的螺栓孔位需预留扳手操作空间，保证装配工序中工具可顺利到达；下端耳座的孔位中心距、

　　耳座厚度需匹配配套球头销的规格与连杆端头的夹持宽度，耳座两侧需预留平垫、开口销的安装空间。在实际工况中，该构件持续承受转向往复动作带来的交变拉压载荷、路面颠簸传递的冲击载荷，设计阶段通过截面壁厚梯度分配，在高应力的上下铰接区域做局部加厚处理，中部臂身采用等强度设计，既避免应力薄弱区域出现疲劳断裂，也控制零件整体重量。建模过程中需重点保证上下铰接孔的同轴度、剖分缝两侧贴合面的平面度、锁紧孔与筒腔的位置度，所有过渡棱线做圆角处理，消除铸造或机加工过程中的应力集中风险；该构件可适配乘用车转向操纵机构、轻型商用车连杆传动系统、特种车辆操纵联动装置等场景，也可作为同类夹持式铰接连杆的设计参考，在结构改型时可通过调整上下孔中心距、支撑臂倾斜角度、筒体内径尺寸，适配不同载荷等级与安装空间的传动需求。
