简化航空涡扇发动机剖面结构

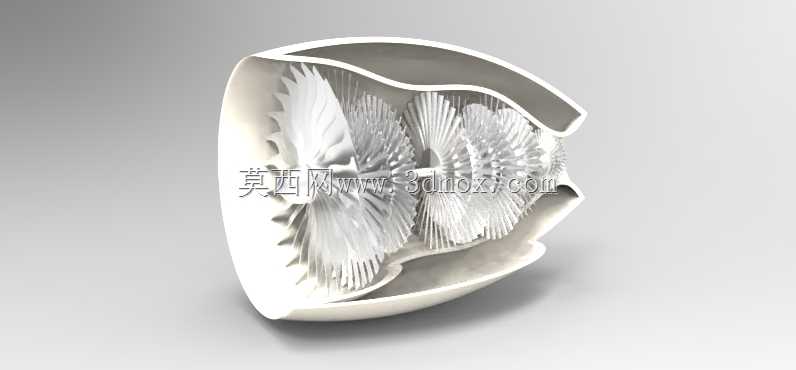

　　该三维结构以民用航空涡扇发动机为原型，对复杂的多级叶盘、环形机匣、流道壳体进行了适度简化，采用半剖视的呈现方式，将发动机内部从前到后的核心气动与传动布局完整展开，适合航空装备结构认知、教学演示、原理验证以及早期方案布局校核使用。模型保留了涡扇发动机最具代表性的大直径风扇段、多级轴流压气机叶排、环形燃烧室占位区域以及多级涡轮叶盘，外部以剖开的短舱壳体包裹，能够直观展示气流从进气道进入后，经风扇分流、压气机增压、燃烧室做功、涡轮膨胀排出的基本路径。

　　从实际工程应用看，这类简化发动机结构并不用于直接制造或性能计算，而更多服务于方案沟通、装配关系梳理、展示动画和教学培训。航空发动机在整机研发中涉及气动、热力、结构强度、转子动力学、润滑冷却和控制系统等多个专业，完整模型体量巨大，叶片型面、榫头、封严、轴承支承和管路系统细节繁多。若在课程讲解、展厅演示或总体布置阶段直接使用全细节模型，不仅查看负担重，也容易让非专业人员把注意力集中在细小零件上，而忽略发动机的基本组成。该作品通过删减细小附件、保留主要叶盘和壳体轮廓，使观察者能够快速理解发动机的轴向层级关系。

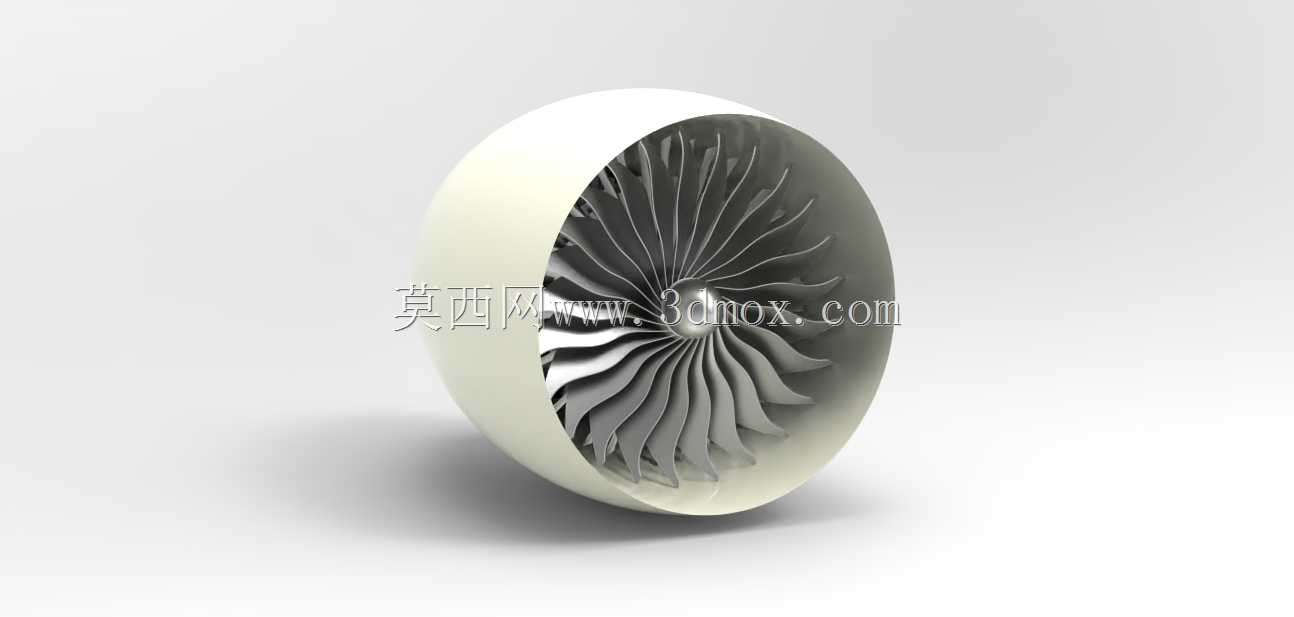

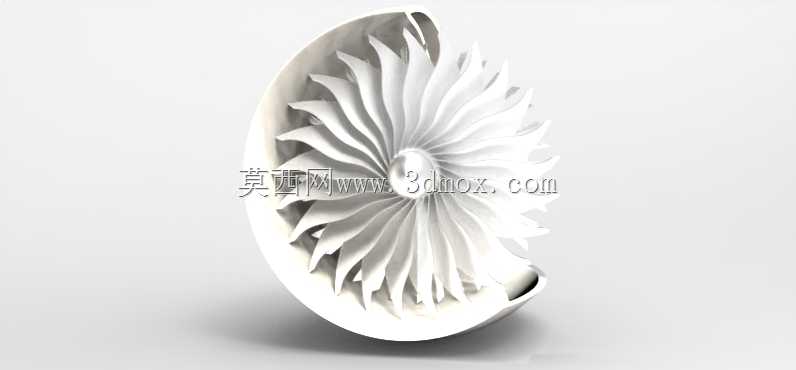

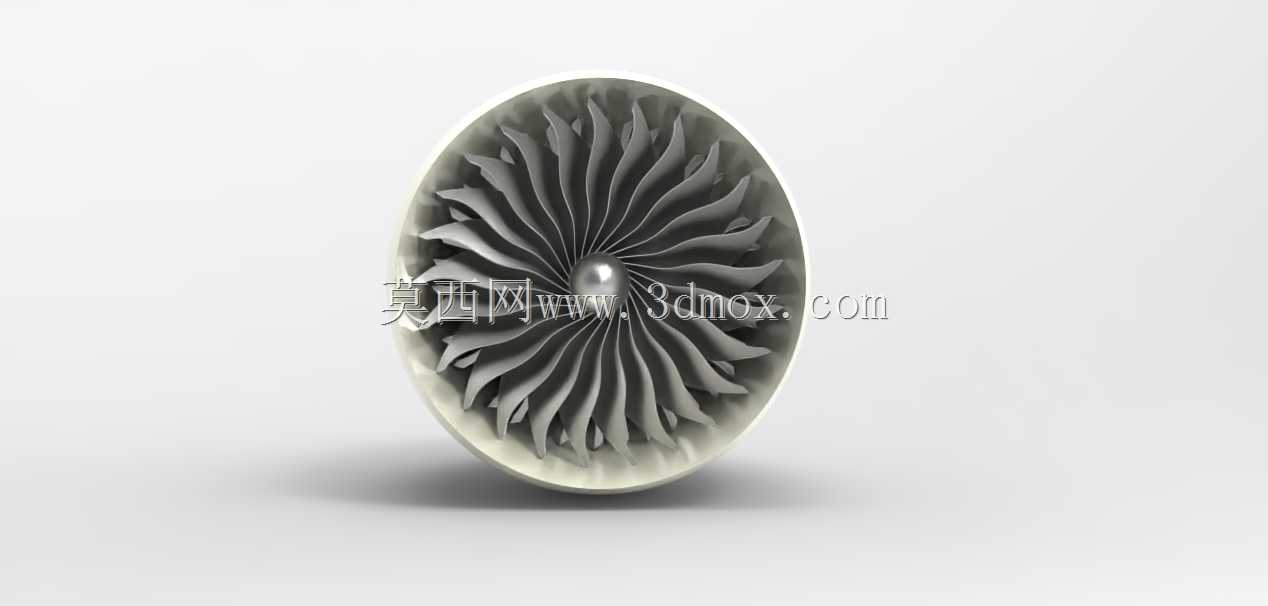

　　结构布置上，模型沿发动机轴线展开，前端为大尺寸风扇区域，叶片数量多、叶展较大，承担外涵道气流增压和进气分配功能；风扇后方依次布置多级压气机转子，叶片高度逐级减小，轮毂比例逐步增大，符合压缩过程中流道收缩、空气压力升高的基本特征。中部以环形空间表示燃烧室区域，虽未细化火焰筒、喷嘴和旋流器，但位置上明确了压气机与涡轮之间的热功转换区段。后部涡轮段与压气机形成对应关系，用于表现高温燃气驱动涡轮旋转、再带动前端压气机和风扇的能量传递逻辑。

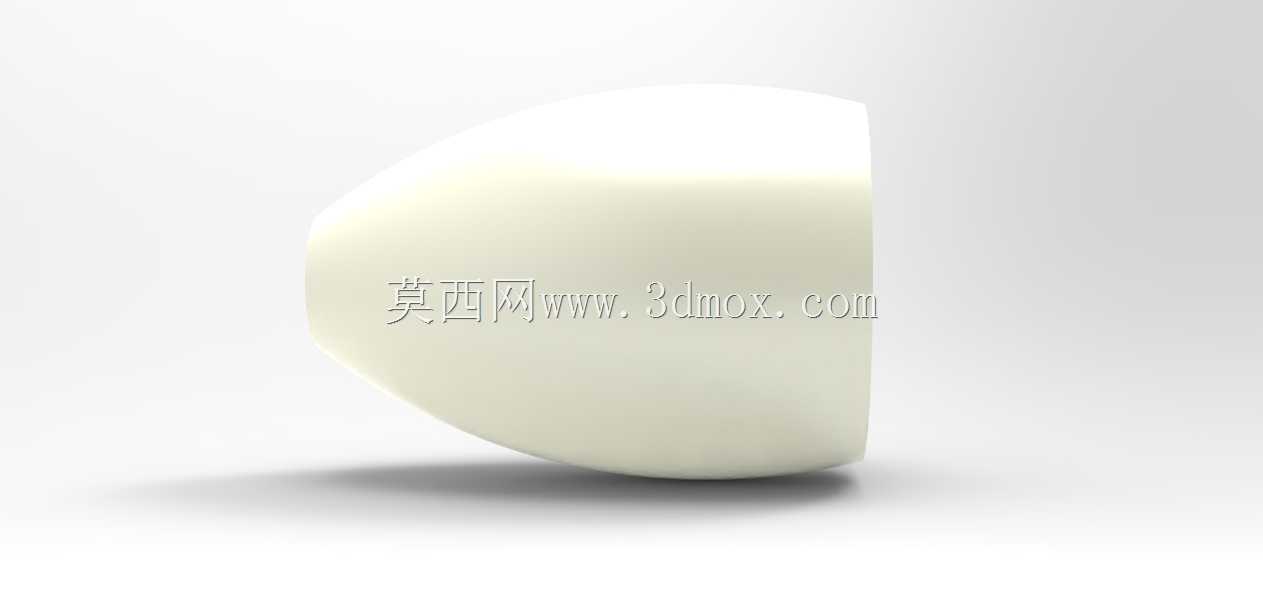

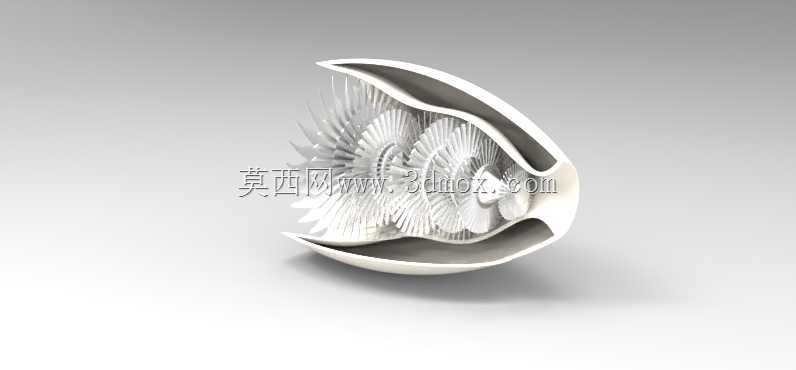

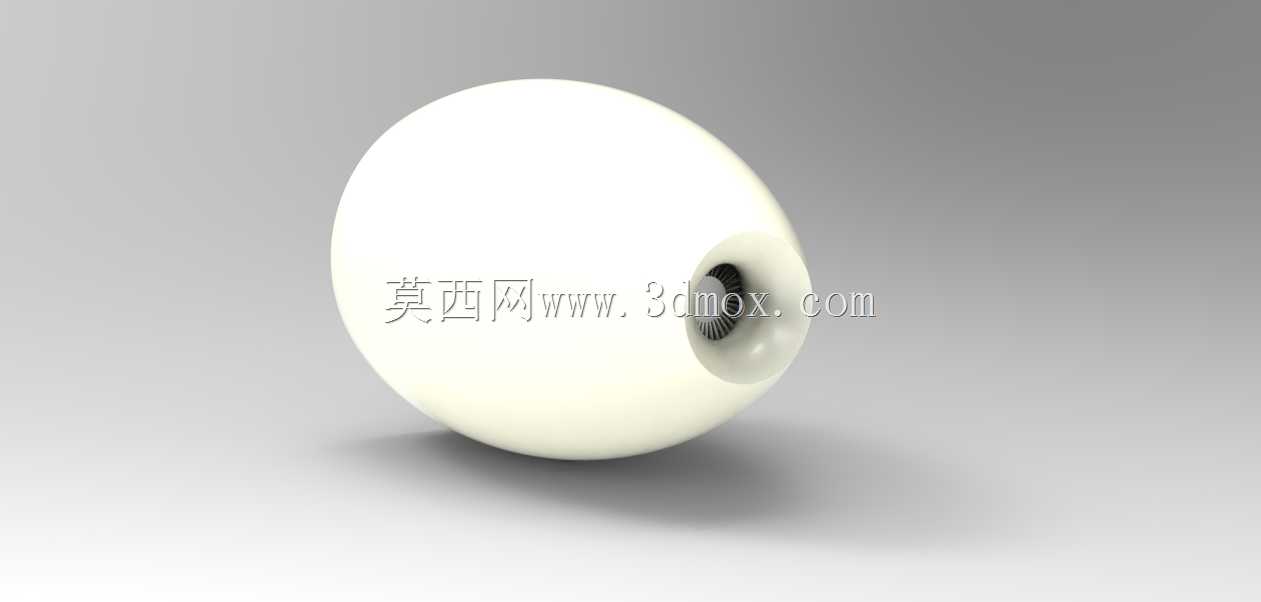

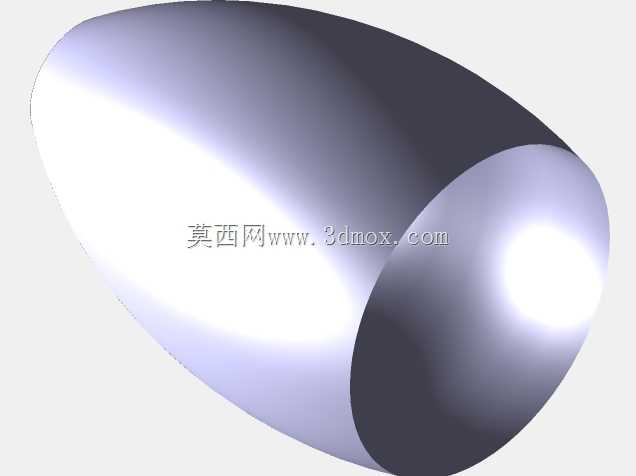

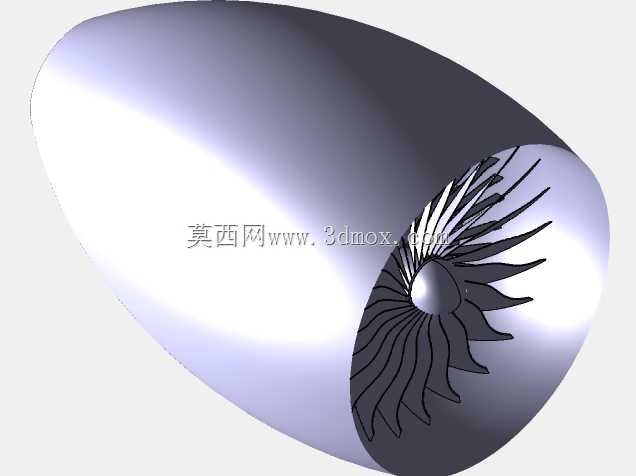

　　外形方面，剖开的外罩采用流畅的回转体轮廓，前端进口直径较大，向后逐渐收束，整体符合短舱与核心机之间的空间关系。剖面切口没有做成生硬的平面，而是沿壳体外形形成连续的展示边界，既保留发动机外部形态，又让内部叶盘可见。对于三维建模人员而言，这种处理方式在展示类模型中很实用：外壳承担外形识别和安装边界表达，内部转子承担原理说明，二者通过剖切组合后，不需要爆炸视图也能看清主要零件的相对位置。

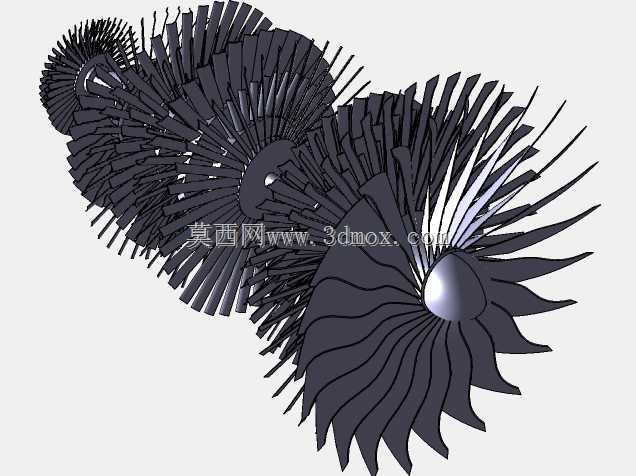

　　设计思路上，作品重点不在追求真实发动机的精确性能参数，而在于建立清晰的结构层级。叶片采用阵列式布置，多级叶盘沿同一轴线串联，相邻叶排在轴向间距上保持均匀，便于观察转子段的节奏。机匣内壁与叶尖之间保留环形间隙，体现旋转件与固定件之间必须存在的运动边界。虽然模型省略了真实发动机中的轴承腔、支承框架、附件机匣和外涵分流结构，但通过轮毂、叶排和外壳的比例关系，仍能传达轴流式航空发动机的典型空间特征。

　　安装边界可按展示型短舱组件理解。整机外形以轴向长度和最大进口直径为主要约束，前端风扇区决定最大径向尺寸，后部核心机直径较小，底部或尾部可设置支撑座用于展台固定。若将其放入飞机机身或机翼吊舱布置中，需要重点核对发动机最大外径、吊挂连接位置、地面净空以及与进气道、喷管的轴线对齐关系。该模型由于省略了外部管路和安装节，实际用于整机数字样机时，应补充吊点、推力销、防火墙间隙和维护口盖等接口；若用于教学，则可在此基础上继续增加内涵道、外涵道、燃烧室剖面和轴承支承示意，使原理表达更加完整。

　　从建模方法看，回转壳体适合通过旋转特征生成，叶片可先建立单片叶型实体，再围绕轴心进行圆周阵列。多级叶盘虽然外观相似，但直径、叶高和稠密度应随级数变化，避免简单复制造成结构失真。剖面展示时要注意外壳壁厚、叶尖间隙和转子轴向间距的视觉比例，过厚的机匣会显得笨重，过小的叶尖间隙又会在渲染和装配检查中产生干涉错觉。对于面向结构设计的使用者，该模型可作为航空发动机总体构型练习的基础框架，再根据具体需求细化叶片型面、轮盘、轴系和连接结构。
