摩托车发动机活塞连杆总成结构设计

项目分类:发动机 发布时间:2022-05-30 ID:641133
  • 摩托车发动机活塞连杆总成结构设计
  • 摩托车发动机活塞连杆总成结构设计
  • 摩托车发动机活塞连杆总成结构设计

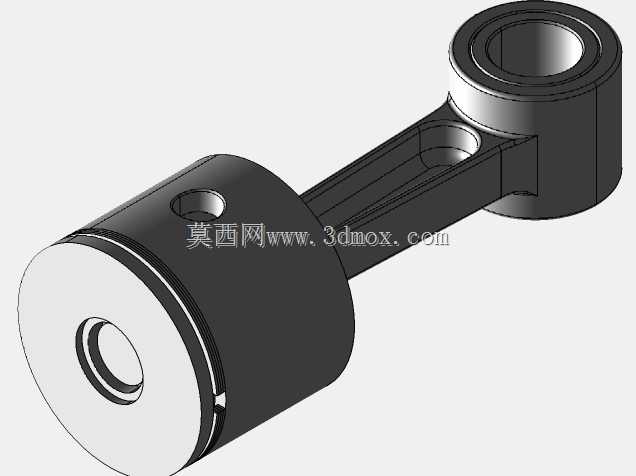

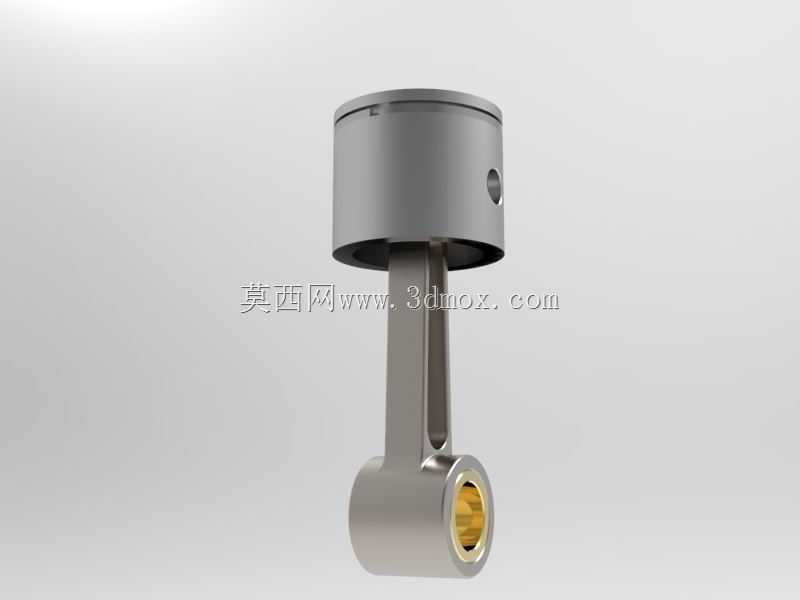

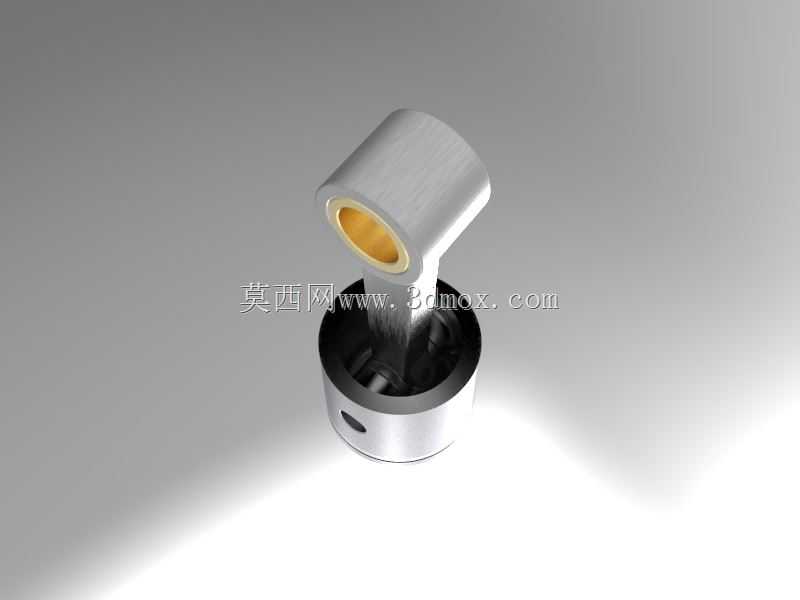

  这套曲柄连杆总成的建模工作,是围绕小排量单缸摩托车发动机的往复运动转换需求展开的,整套结构包含活塞本体、活塞销、连杆杆身、连杆大头端衬套以及小头端轴承配合位,核心作用是把燃烧室内燃气爆发产生的直线往复推力,转化为曲轴端的旋转扭矩输出,是内燃动力单元里承担载荷传递最核心的运动部件。

  从实际装机场景来看,这类结构普遍适配中小排量跨骑、弯梁摩托车的单缸风冷或油冷发动机,也可在小型通用汽油机、园林机械动力、微型发电机组的动力端做同原理结构参考。整机运行时,活塞在气缸套内做高速上下往复运动,活塞头部的环槽位置用于装配气环与油环,气环负责密封燃烧室高压燃气,避免压缩、做功行程的压力窜入曲轴箱,油环则刮除气缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧。活塞侧壁开设的销孔用于穿装活塞销,活塞销穿过连杆小头端的衬套内孔,把活塞承受的燃气作用力直接传递给连杆杆身。

  建模过程中首先要锁定的是安装边界尺寸:活塞的外圆柱面直径必须和配套气缸套的内径保持严格的配合间隙,常温下预留的间隙量要兼顾热膨胀余量——铝合金活塞在工作时头部温度远高于裙部,热膨胀量更大,因此活塞型面通常会设计成上小下大的微锥形,裙部则做成微椭圆形态,避免热态下活塞在缸内出现卡滞。活塞的总高度、销孔中心到活塞顶面的压缩高度尺寸,直接决定发动机的压缩比参数,压缩高度偏差会直接改变燃烧室容积,进而影响整机动力输出与爆震倾向,建模时这个尺寸链必须和曲轴的曲柄半径、连杆中心距做联动校核。

  连杆部分的结构设计重点在大小头的中心距,这个尺寸和曲柄半径共同决定活塞的行程:两倍曲柄半径即为活塞的实际往复行程,连杆中心距与曲柄半径的比值(连杆比)会直接影响活塞的运动加速度、侧推力大小,比值过小会让活塞压紧气缸壁的侧向力大幅升高,加剧缸套与活塞裙部的磨损,比值过大则会让整机高度尺寸不必要地增加,因此摩托车动力通常会把连杆比控制在3到4之间的合理区间。连杆杆身采用工字形截面,这种截面形态在同等截面积、同等重量的前提下,能获得远高于矩形截面的抗弯与抗扭刚度,适配连杆工作时承受的交变拉压载荷与横向惯性力。连杆小头端压入铜基衬套,衬套内孔和活塞销形成间隙配合,工作时压力润滑油会从连杆杆身内部的油道输送到小头摩擦面,形成油膜降低磨损;连杆大头端为剖分式结构(本模型展示的是带整体衬套的装配形态),大头孔和曲轴的曲柄销配合,端盖通过高强度螺栓锁紧,接合面采用定位套或锯齿结构保证装配对位精度,大头内孔同样装配轴瓦,和曲轴曲柄销形成旋转摩擦副。

  结构校核阶段需要重点关注几处载荷边界:做功行程活塞顶面承受数兆帕的燃气爆发压力,峰值作用力会通过活塞销传递到连杆,连杆要承受数吨级的瞬时压应力;进排气行程活塞往复运动产生的惯性力则会反向拉伸连杆,整个工作循环里连杆承受的是高频交变载荷,因此大小头与杆身的过渡位置必须设计足够大的圆角,避免应力集中导致疲劳断裂。活塞销孔的两端要做卡环槽,装配弹性卡环限制活塞销的轴向窜动,防止销子端面刮伤气缸内壁。连杆大头的两端面和曲轴曲柄臂之间要预留轴向间隙,避免曲轴转动时出现运动干涉。

  三维建模时所有配合面的同轴度、圆柱度公差都要按运动部件的精度要求设定,活塞销孔和连杆小头孔的同轴度偏差会导致活塞销偏磨,连杆大小头孔的平行度偏差会让活塞在缸内出现偏缸,造成单侧异常磨损。整套模型完整还原了各零件的装配关系,可直接用于运动仿真、干涉检查以及工程图出图参考。
