Y型槽定位支撑工装夹具结构

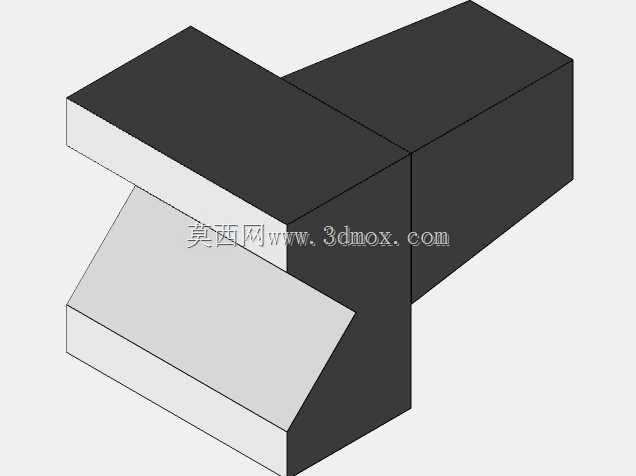

　　该定位支撑件在工装夹具系统中承担工件初定位与侧向限位的作用，常见于焊接工装、机加工装夹工位以及装配线随行夹具的定位单元。零件上部开设的Y形开口槽是整个结构的功能核心，槽口两侧斜面可对圆轴类、杆类工件形成自定心导向，工件落入槽体后依靠斜面约束径向自由度，下部立柱则嵌入夹具基板的对应安装孔内，完成支撑件自身的固定。

　　从实际工位使用来看，这类支撑件多用于直径公差带较宽的棒料快速上料场景：人工或机械手将工件横向放置在槽口上方，下压过程中Y槽斜面自动修正工件偏移量，无需额外对中操作即可让工件轴线落在夹具理论定位线上。槽口深度设计预留了足够的接触包角，既保证工件受侧向切削力时不会从槽内脱出，又避免槽壁完全包裹工件导致取放卡顿。上部方块的侧壁厚度经过受力校核，在承受工件自重与常规夹紧力时不会出现开口外张变形，方块底面与立柱衔接处做了实体过渡，消除应力集中带来的断裂风险。

　　立柱部分采用锥度收窄的外形，一方面适配带锥孔的夹具安装座，锥面配合可自动消除安装间隙，保证支撑件重复装拆后的定位精度；另一方面锥柱结构在压入安装孔时起到导向作用，压装过程不会出现卡滞。立柱底端为平直端面，安装后与安装孔底面完全贴合，承受工件传递的轴向载荷时受力均匀，不会出现局部点接触导致的支撑面压溃。

　　建模过程中优先保证Y槽的斜面角度与槽底圆角的参数准确性：斜面夹角根据常用支撑工件的直径范围设定，槽底圆角规避了尖角处的热处理开裂隐患，同时避免工件外圆与槽底尖角发生线接触刮伤工件表面。上部方块的外轮廓尺寸兼顾了扳手操作空间，相邻支撑件并排安装时，方块侧壁之间留有足够间隙，锁紧安装螺母时工具不会与相邻零件发生干涉。

　　安装边界方面，立柱的配合段长度与夹具基板厚度匹配，压入后立柱底端不凸出基板底面，不会影响夹具在机床工作台上的找平放置；上部方块的底面与基板表面保留微小贴合间隙，锁紧后方块完全压贴基板，避免支撑件受载时出现晃动。Y槽的开口方向可根据工位上料方向调整，同系列支撑件可通过旋转安装角度适配不同朝向的工件上料需求，无需重新加工基板孔位。

　　在维护层面，该支撑件属于易更换的工装标准件，长期使用后Y槽斜面出现磨损压痕时，可直接从基板孔位压出更换，无需整体返修夹具。零件整体结构无复杂内腔，常规铣削加工即可完成全部外形加工，热处理后工作面硬度满足批量生产的耐磨要求，在多品种小批量的柔性生产线上可快速替换不同槽宽规格的支撑件，适配不同直径的轴类工件装夹需求。
