铝型材自行车装配定位工装夹具

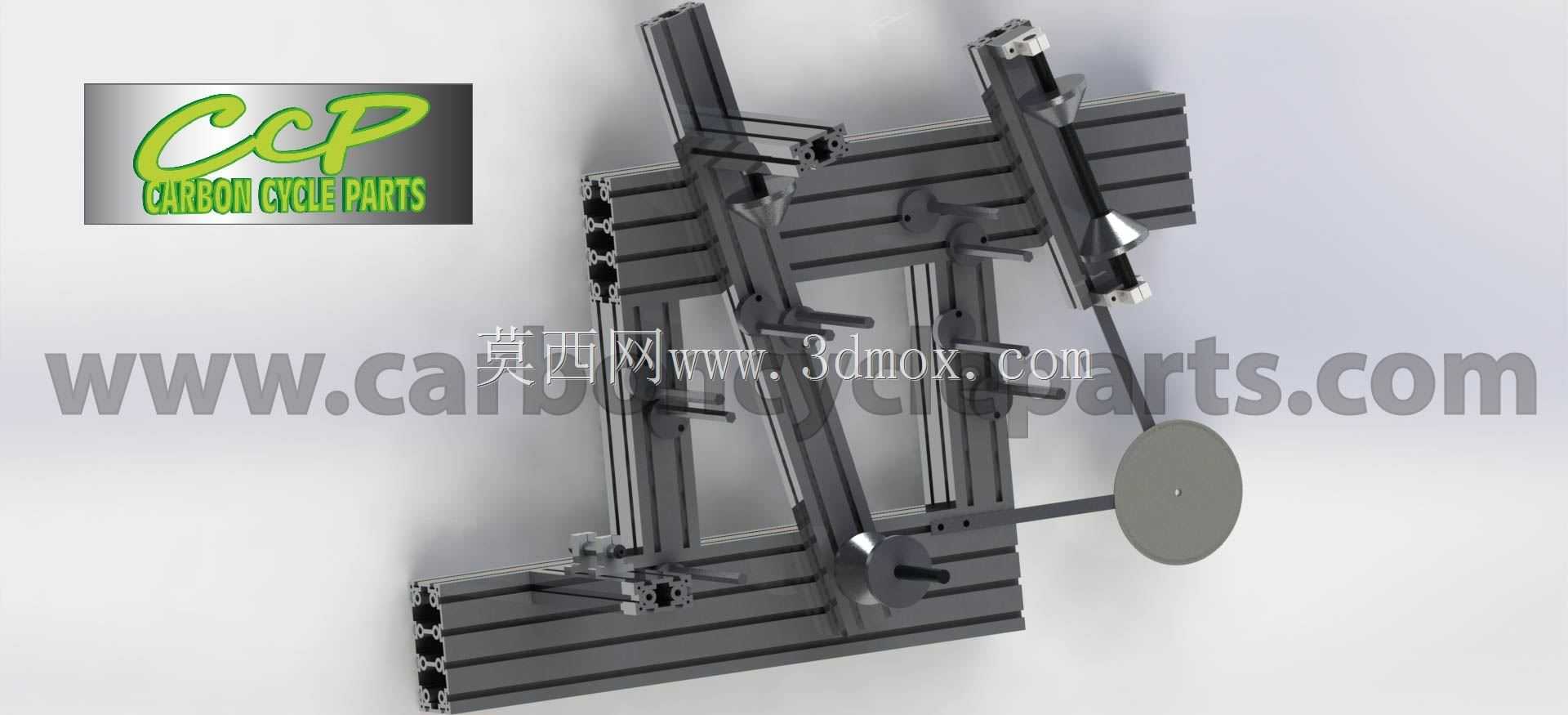

　　这套工装采用工业铝型材作为主体承载框架，核心用途是在自行车车架、轮组以及相关零部件的装配、调校与检测环节提供稳定的定位基准，替代传统焊接固定式工装，适配多规格车型的柔性生产需求。框架部分选用标准槽系铝型材搭建，所有型材连接位置均采用内置角件与端面紧固件锁紧，整体刚性足以承受装配过程中施加的锁紧扭矩与对位推力，不会出现基准偏移。从结构布局来看，工装的横向与纵向型材梁上预留了通长安装槽，所有夹持、定位组件都可以沿槽道快速调整位置，不需要在基材上额外钻孔攻丝，切换不同轴距、不同管径的自行车工件时，只需要松开对应滑块的锁紧螺母，移动定位块到标定位置后重新锁紧即可完成换型，非常适合小批量多品种的自行车试制车间、

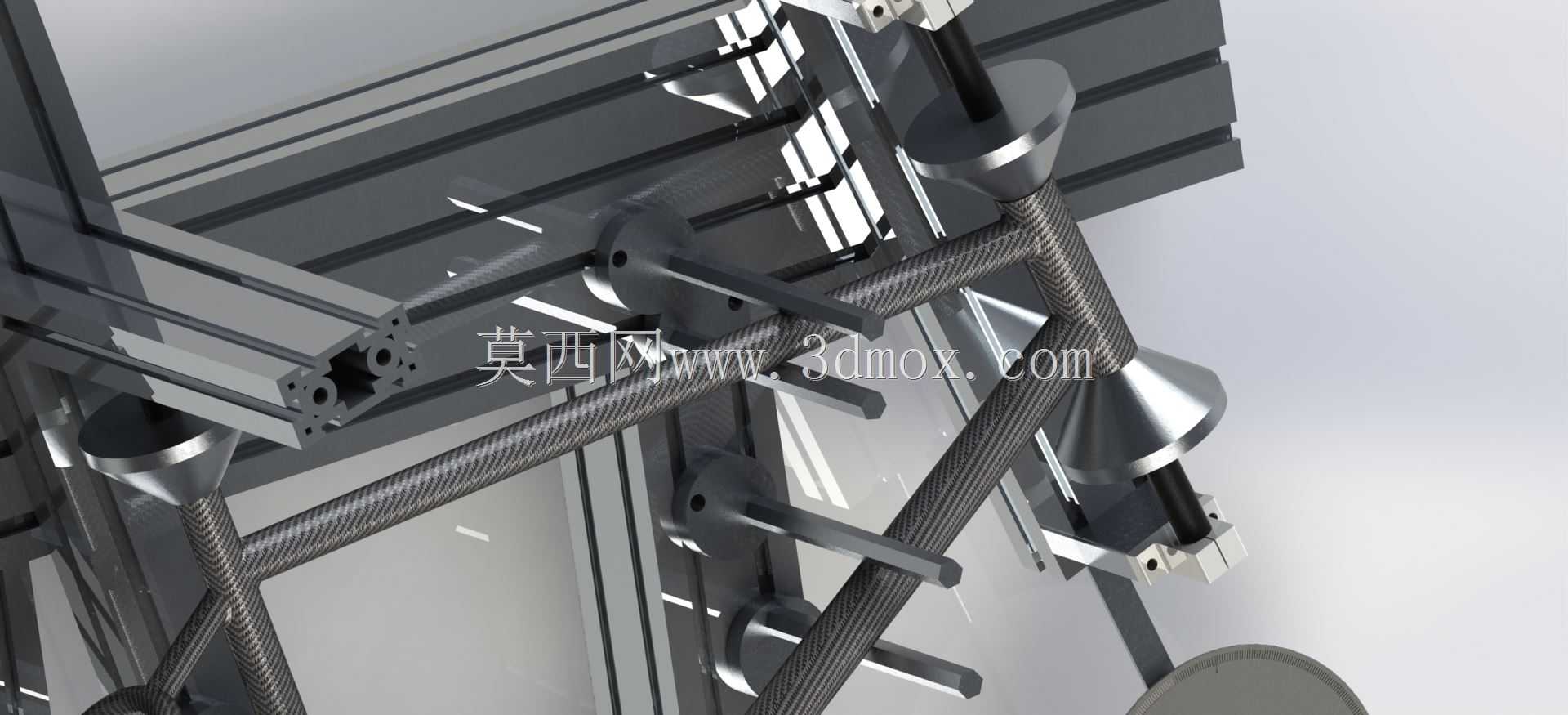

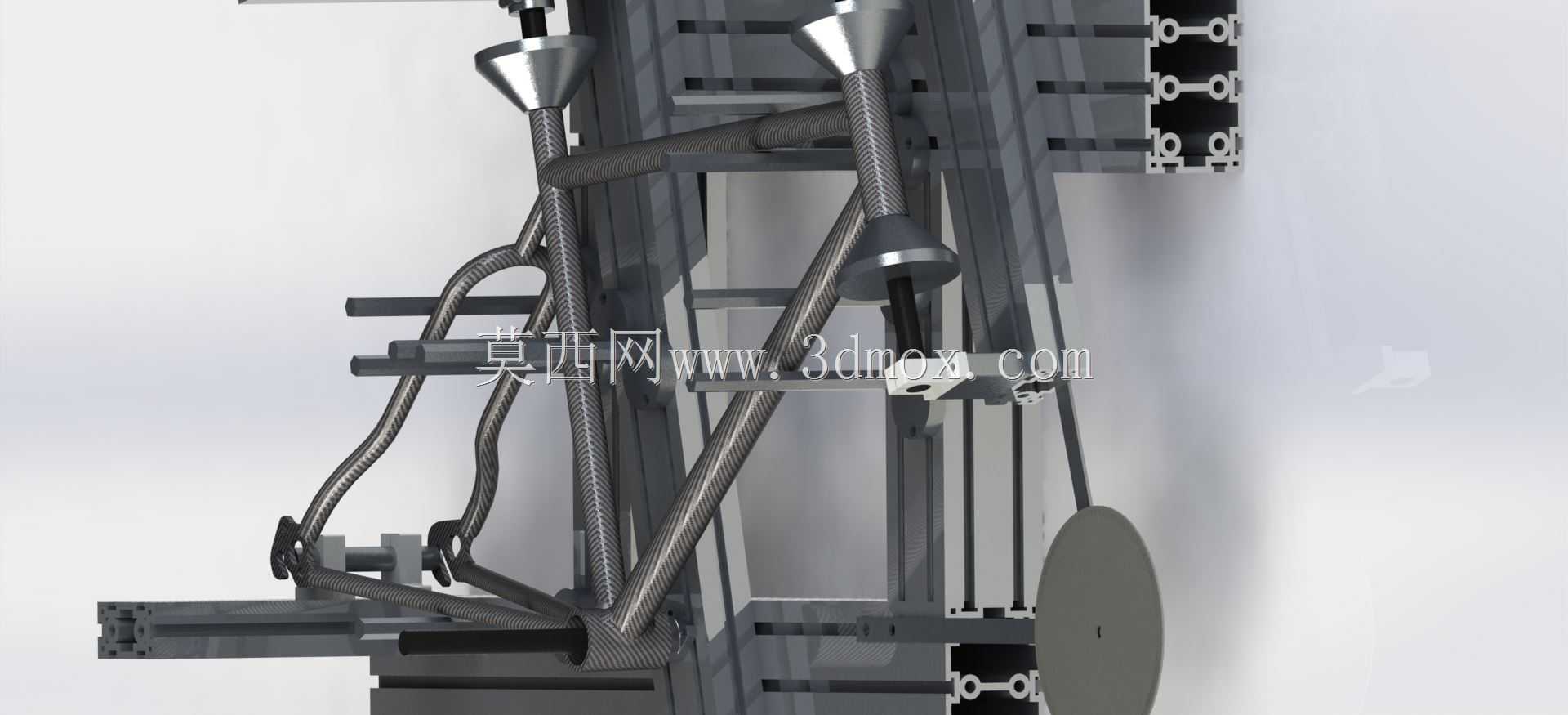

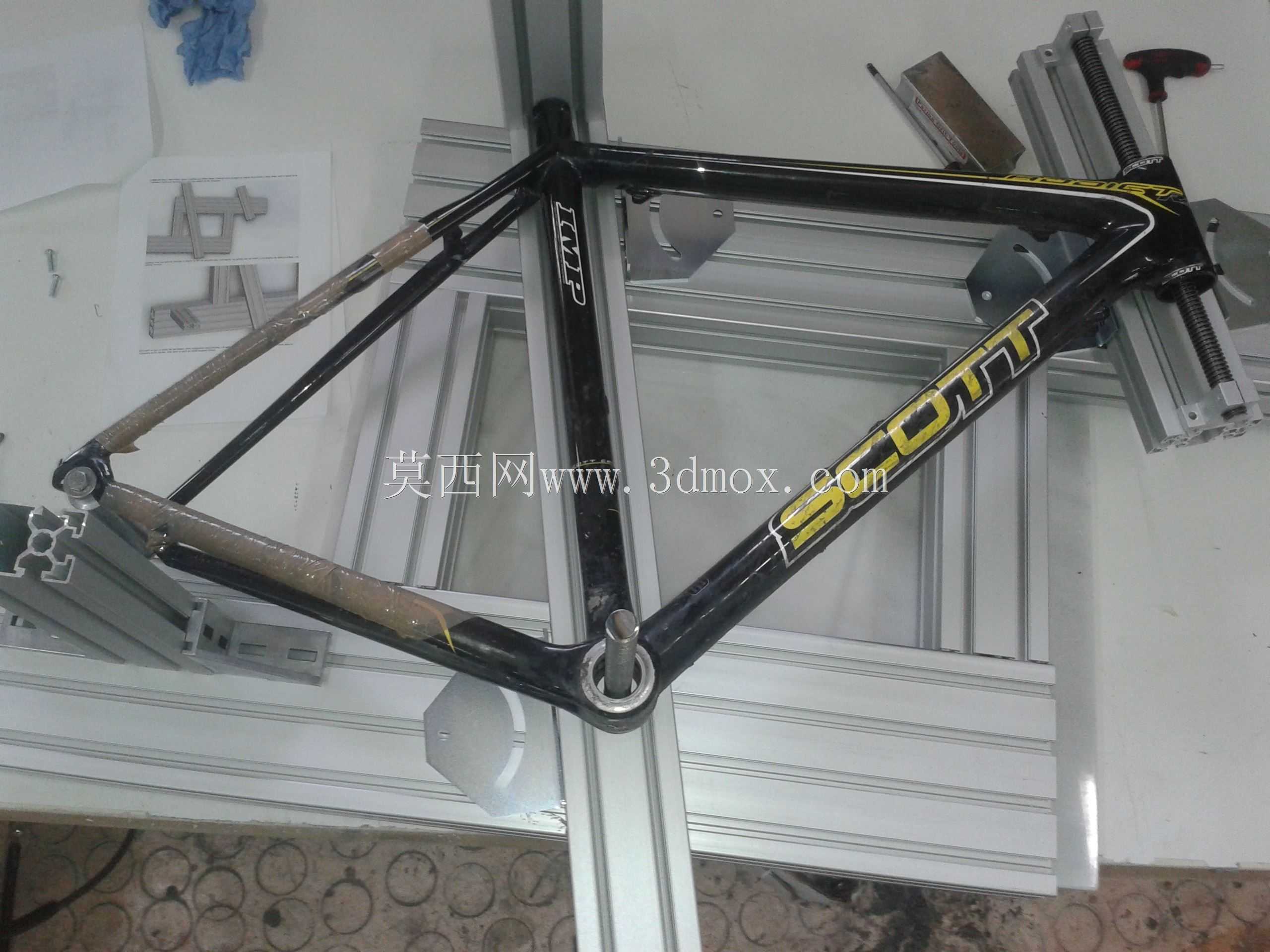

　　线下车店调校工位以及碳纤维部件生产企业的工序间检测使用。工装左侧设置了多组可调夹持座，对应自行车车架的五通、头管以及后叉爪钩位置，夹持端配备了尼龙垫块，避免夹伤碳纤维车架或者铝合金工件的表面涂层，夹持座的支撑臂可以沿垂直方向调整高度，兼容不同管径的车架管材。右侧延伸出的定位轴座用于固定轮组或者模拟花鼓安装位，配套的圆形定位盘可以校验轮组的安装同轴度，也可以作为碟刹座平面度检测的依托基准。整套工装的底部框架采用双层铝型材拼接，底部预留了标准脚轮安装孔位，也可以直接通过膨胀螺栓固定在车间地面，整体安装边界的长宽尺寸适配常规1.2米×2米的工位操作台，不需要额外改造车间地基。设计过程中优先考虑了装配操作的人机可达性，

　　所有需要频繁调整的锁紧手柄都布置在操作人员站立即可触达的位置，不需要探身或者弯腰操作，框架中间预留的镂空区域可以容纳车架下垂的管线与传动部件，避免装配过程中工件与工装发生干涉。和传统钢制焊接工装相比，铝型材框架的自重更低，整体移动重组的难度大幅降低，同时铝型材表面的阳极氧化层具备不错的耐磨与防锈能力，车间日常使用中不需要额外做表面防腐维护。定位组件的配合面都做了铣削精加工，定位基准面的平面度控制在0.1mm以内，保证每次装夹的重复定位精度满足自行车车架装配的形位公差要求，既可以用于整车预装时的对位固定，也可以单独作为车架焊接后尺寸校验的检测支架，覆盖从零部件入厂检验到成品整车调校的多个工序场景。
