双螺杆平行夹持工装夹具结构

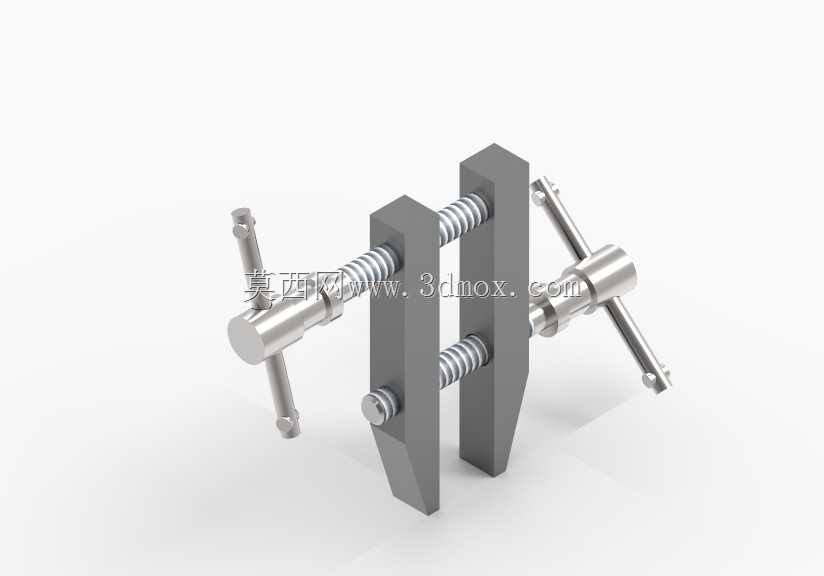

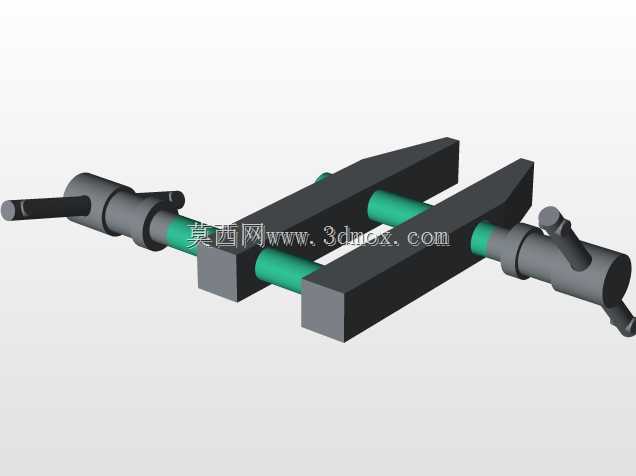

　　该结构呈现的是一种手动平行夹持工装，核心由两块立式夹爪本体、两根梯形传动螺杆、端部T形操作手柄以及导向限位件组成，整体采用对称式布局，夹爪工作端做收窄楔形处理，能够在狭小装配空间内伸入工件侧边完成定位压紧。从实际产线使用场景来看，这类夹具多用于小件装配工位的临时固定、钳工修配环节的工件对位、实验室样件装夹以及轻型检测工序中的工件保持，区别于重型台虎钳的大吨位夹持需求，它更侧重便携性与窄空间适配能力，两块夹爪的开合行程由双螺杆同步驱动，作业时转动端部手柄即可带动两侧夹爪沿螺杆轴向平稳收拢或张开，双螺杆布置能够抵消单螺杆驱动带来的偏转力矩，避免夹爪在进给过程中出现翘曲、卡滞，保证两个夹持面始终保持平行，对被夹工件的施压均匀，

　　不会出现单点应力集中压伤薄壁件的问题。夹爪本体采用块状立板结构，夹持工作面做平直铣削处理，非工作侧预留螺杆穿装孔位与止转限位台阶，螺杆两端设置轴用挡圈与限位轴肩，约束螺杆的轴向窜动，让旋转运动仅转化为夹爪的直线进给，T形手柄的力臂长度经过适配，操作人员单手即可输出足够的夹紧力，在针对塑料壳体、小型铝件、线束定位工装等低强度夹持场景时，无需附加动力源即可完成固定，也可直接放置在工作台面、嵌入装配工装基板或者随工件周转使用。建模过程中需要重点把控双螺杆的螺纹旋向匹配关系，两根螺杆与夹爪的螺纹配合段需保证进给同步性，夹爪与螺杆的配合孔同轴度、夹爪夹持面的平行度公差需要在装配层级做校验，避免运动干涉；外形边界上，

　　该夹具整体长宽高尺寸适配手工操作范围，夹爪收拢后最小夹持间隙可覆盖薄型件，张开最大行程满足常规小型工件的装夹宽度，手柄旋转圆周范围内无突出结构干涉，立板夹爪的楔形端头宽度收窄，可伸入工件间隙、设备侧边缝隙等普通平口钳无法进入的位置完成夹持作业。结构上没有复杂的液压、气动元件，维护时仅需定期在螺纹副涂抹润滑脂，清理夹持面的切屑与污渍即可长期保持运动顺畅，夹爪本体可根据待夹持工件的材质更换橡胶垫、铜质压片等防护附件，进一步拓展适用的工件类型，在多品种小批量的装配试制场景中，这类轻量化手动夹持工装能够替代定制化专用夹具，降低工位工装的准备周期，同时其完全对称的结构也便于备件加工，当夹爪工作面出现磨损后可直接拆换立板件，无需报废整体夹具。
