环形工件钻孔定位工装夹具结构

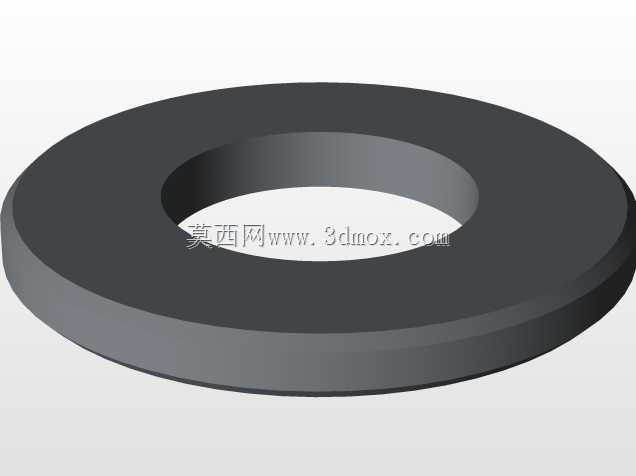

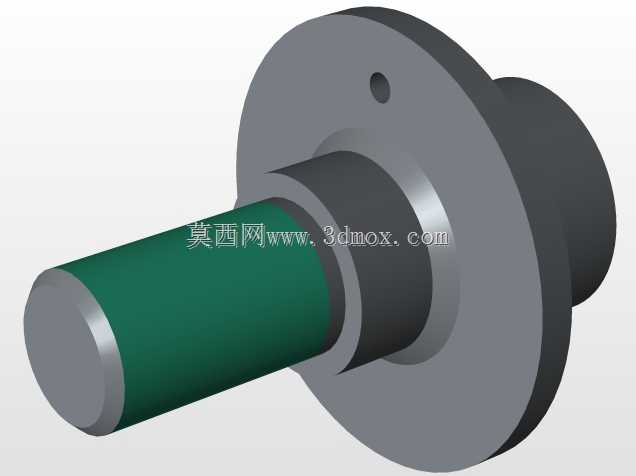

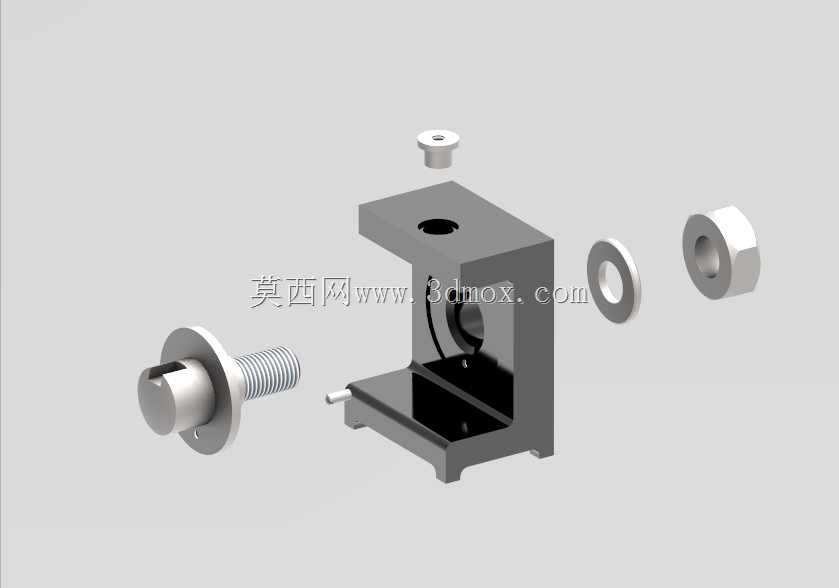

　　这套环形工件钻孔定位工装，主要面向小型环状零件的径向钻孔工序，在仪表零件、小五金套环、密封环、定位衬套类零件的小批量加工场景中使用。常规加工环形零件径向孔时，若直接用台虎钳装夹，工件容易受钻削扭矩带动偏转，薄壁环件还容易被夹伤变形，孔位的同轴度、孔中心到环端面的距离公差很难稳定控制，每批次首件都要反复找正，辅助工时占比很高。这套工装通过C型立式支座、带法兰定位芯轴、快换钻套、锁紧螺母的组合，把工件的定位、夹紧、钻削导向三个动作整合在同一支座上，操作时先把待加工环件套在芯轴的定位轴颈上，芯轴法兰端面贴紧环件一侧端面完成轴向定位，轴颈与环件内孔采用小间隙配合，限制环件的径向窜动，随后把平垫圈贴在环件另一侧端面，旋入六角锁紧螺母，用扳手适度预紧，即可把环件完全锁固在芯轴上，钻削过程中工件不会出现转动或轴向位移。

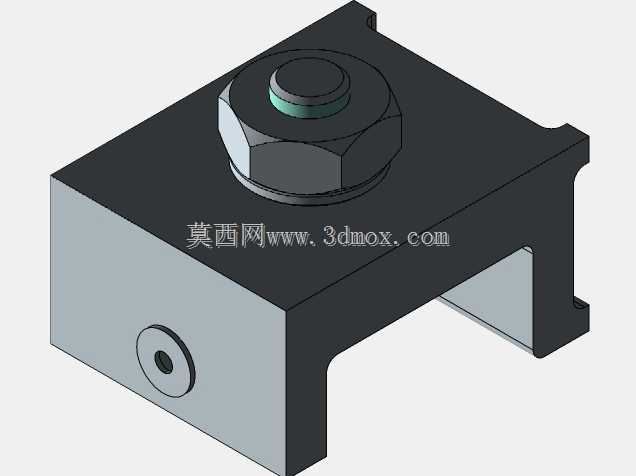

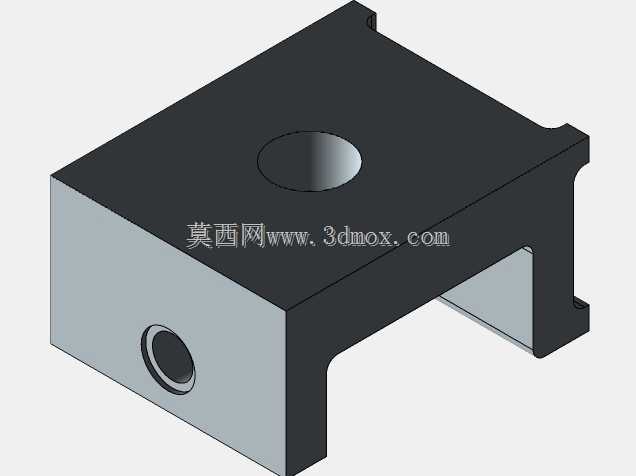

　　工装的C型支座采用立式槽型结构，上部水平臂开设钻套安装孔，下部底座开设芯轴贯穿孔，上下两孔保持严格同轴，钻套压装在上部安装孔内，内孔与待加工孔径匹配，钻头下行时先进入钻套导向段，再接触工件表面，能有效避免钻头入钻时打滑偏移，尤其适合小直径钻头加工，可显著减少钻头折断的概率。支座侧面开设紧定螺钉孔，装入紧定螺钉后可锁定芯轴的周向角度，当需要在环件上加工多个均布径向孔时，只需松开锁紧螺母将环件转过设定角度，重新锁紧即可完成下一孔位加工，无需重新找正钻套位置。底座底部设计两个支脚，留出排屑空间，钻削产生的切屑可直接从C型支座的中空腔体落下，不会堆积在定位面上影响工件装夹精度。

　　从安装边界来看，整套工装外形紧凑，底座宽度可适配普通台钻、小型立钻的工作台T型槽安装范围，不需要额外改造机床工作台，支座底座预留安装通孔，可用T型螺栓直接压紧在机床工作台上。芯轴的定位轴颈尺寸可根据待加工环件的内孔系列更换，钻套也可随钻头直径更换，一套支座可适配多种规格的环件钻孔加工，柔性较强。结构设计上所有受力件都采用常规型钢切削加工即可成型，C型支座的立板厚度经过加强，钻削反力作用下不会出现悬臂变形，钻套采用耐磨材料制作，长期使用磨损后可单独更换，维护成本低。

　　在实际车间排布中，这类工装通常布置在钳工作业区或小型台钻工位旁，工人完成环件的预装锁紧后，整套芯轴组件装入支座下部孔位，扳动台钻进给手柄即可完成钻孔，加工完成后松开螺母取下工件，整个装夹循环耗时远低于平口钳找正装夹，对操作工人的技能要求更低，新手也能快速加工出孔位合格的环件。工装的各配合面都留有合理的装拆间隙，工件装卸顺畅，不会出现卡滞，锁紧螺母的压紧力通过平垫圈均匀传递到环件端面，避免局部压痕，对表面质量要求较高的环形零件也能友好适配。
