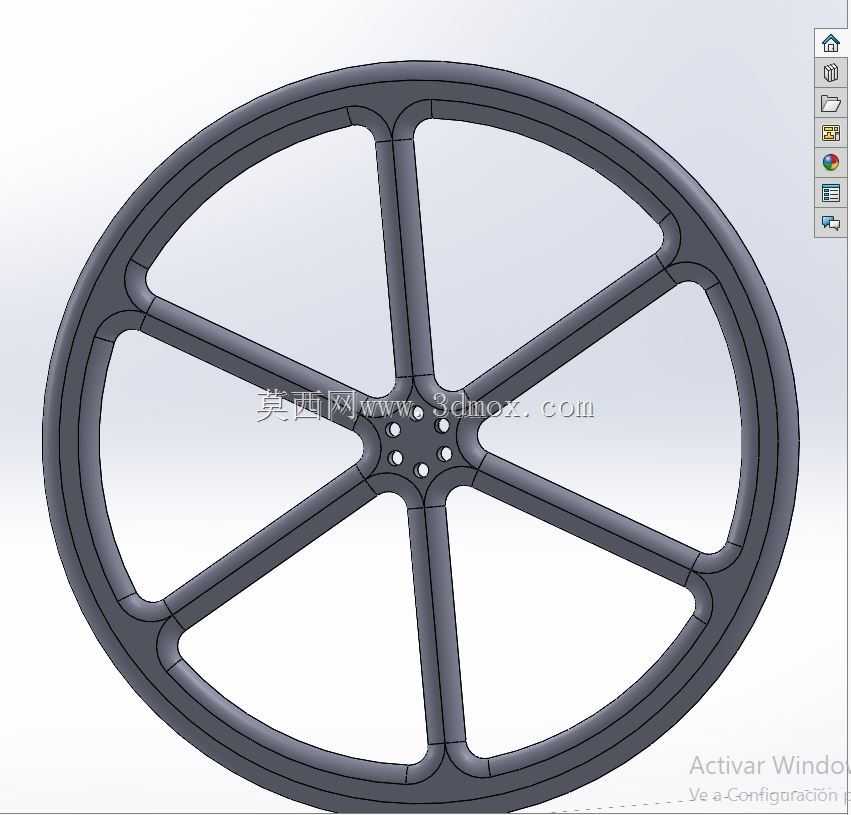

该轮体结构主要面向手动轮椅、康复代步器具以及轻型移动支撑设备的轮系设计场景,核心承载部分采用半圆弧轮辋配合三辐支撑的构型,轮辋沿弧形轨迹延伸,整体并非普通整圆车轮,而是截取大直径轮圈的一段弧形工作区域,适配轮椅在小空间转向、姿态调整以及局部支撑接触时的运动需求。在康复设备的实际使用中,轮椅轮系不仅要承担直行滚动,还经常需要在床旁转移、卫生间窄位转向、室内边角回旋等受限空间内完成小角度位姿变化,常规整圆小轮在侧向受力和贴地过渡时容易出现卡滞,这种弧形轮辋结构能够在限定安装包络内提供更长的滚动接触弧段,使轮体在有限转角范围内保持连续平顺的接触支撑。

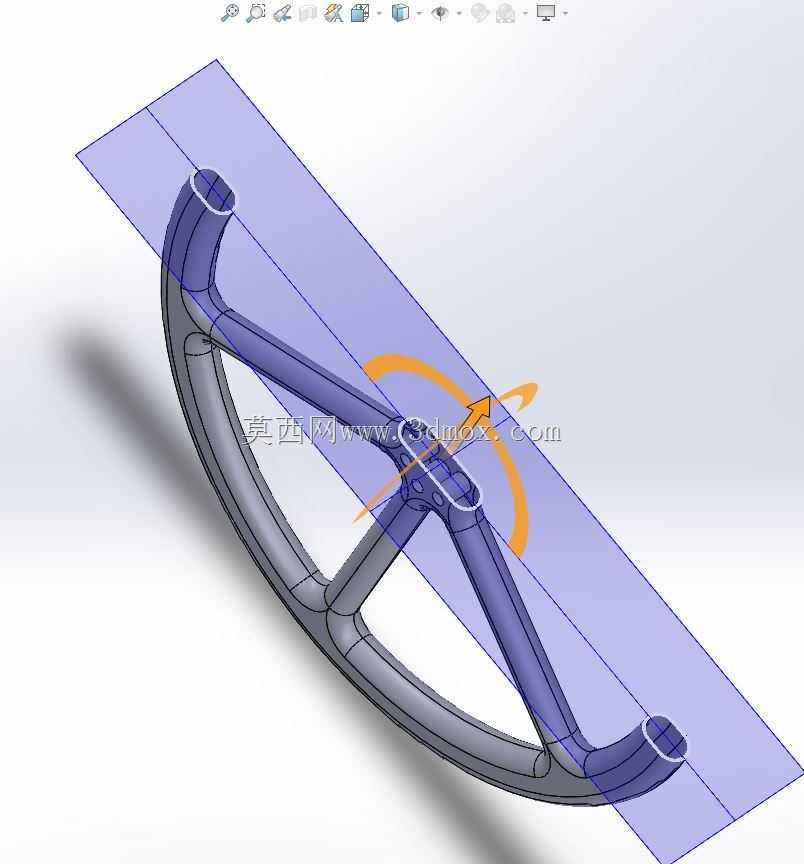

从结构功能上看,轮辋截面采用带封闭型腔的框式断面,外缘形成连续的接触边,内部通过中空腔体减轻质量,同时保留足够的抗弯刚度。三根辐条从中心轮毂区域向外发散,分别支撑弧形轮辋的中部和两端附近,使载荷从接触位置向中心传递时形成多路径分流。中心位置设置铰接与安装配合区域,可与轮轴、支座或摆臂进行连接,配合界面处保留了销轴穿过的空间,便于装配开口销、挡圈或锁紧螺母。轮辋上方的平直安装板用于界定轮体摆动与安装基准,建模过程中通过基准面剖切弧形轮体,可以清晰检查轮辋在转动行程内与支架、踏板、车架管件之间的间隙。
设计思路上,该结构没有追求完整车轮的高速滚动能力,而是强调低速、重载、频繁换向条件下的稳定性。弧形轮辋的曲率半径需要结合轮椅底盘离地高度、轮轴摆角以及接触地面或导轨的位置共同确定:曲率过小会导致接触弧段变短,转动时冲击增大;曲率过大则会使轮体外伸尺寸增加,挤占脚踏和车架下方空间。辐条与轮辋连接处采用逐渐过渡的厚实断面,避免应力集中在焊缝或注塑熔接痕位置;若采用金属焊接件,该处应保证焊脚连续并打磨过渡;若采用工程塑料注塑,则需要在背面设置加强筋并控制壁厚均匀,防止缩孔影响轮辋强度。
外形与安装边界方面,轮体的最大外廓由弧形轮辋两端点决定,中心轮毂到轮辋外缘的距离决定有效工作半径,上方平直板件代表装配时不可侵入的基准区域。实际布置时,应在轮辋两端预留侧向间隙,防止轮椅架管材在极限转角下与轮辋端面摩擦;中心轴孔的长度和直径要与轴套、轴承或衬套匹配,轴端锁紧后需保证轮体既能灵活转动,又不存在明显轴向窜动。轮辋接触边可根据使用场景包覆橡胶条、聚氨酯层或直接采用硬质耐磨材料,包覆层会增加少量截面高度,因此在干涉检查时应把外层材料厚度计入运动包络。

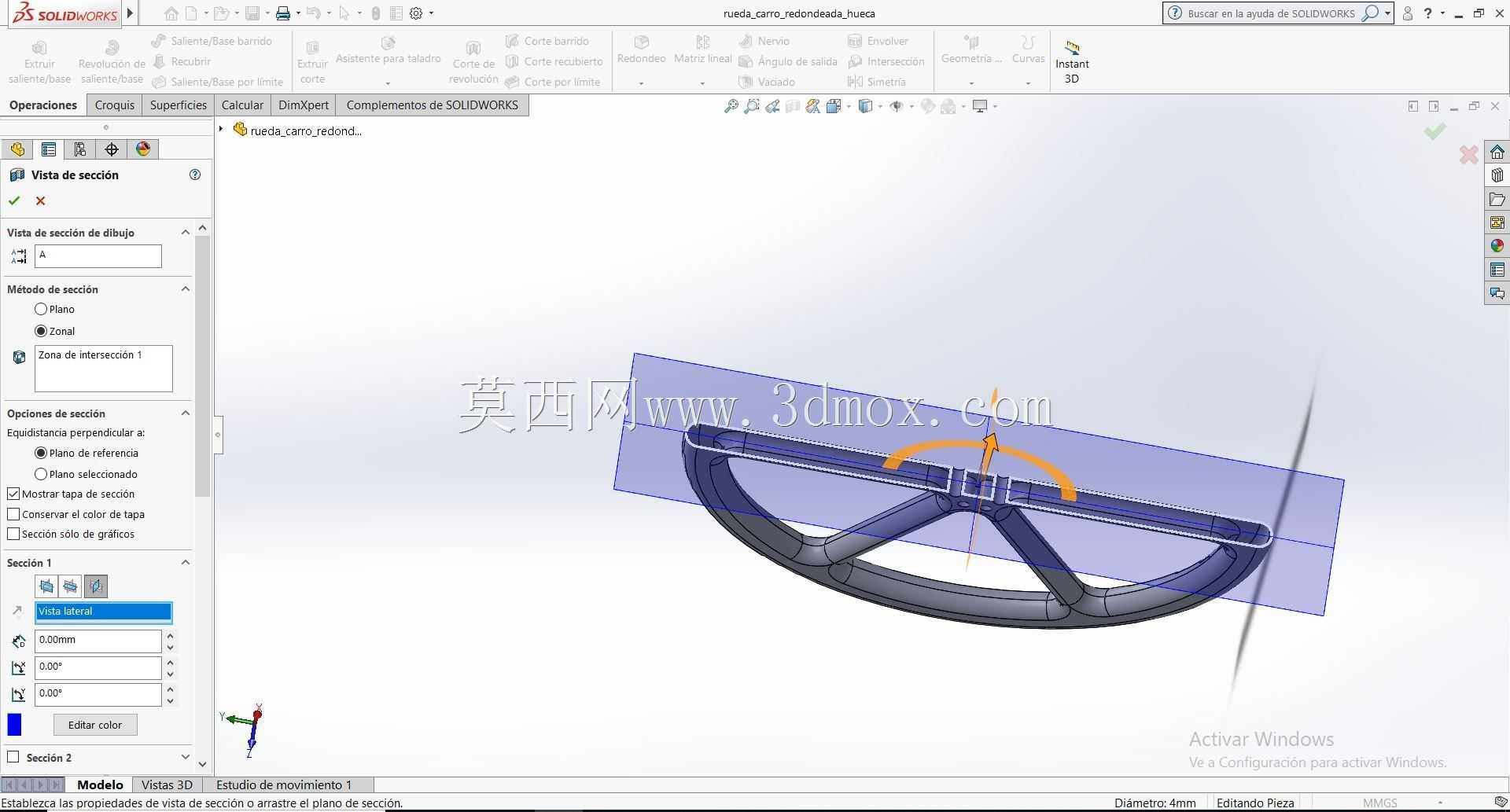

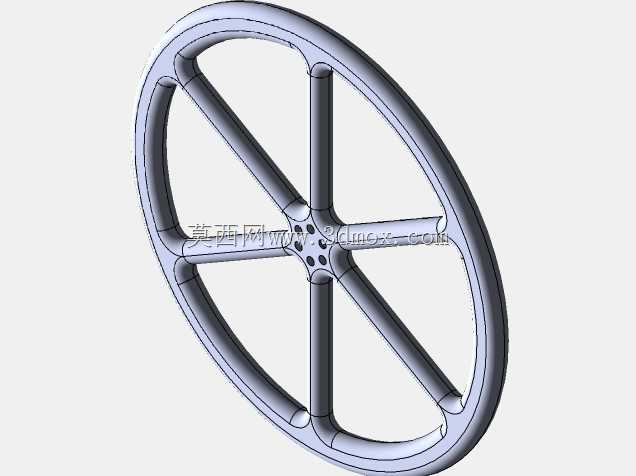

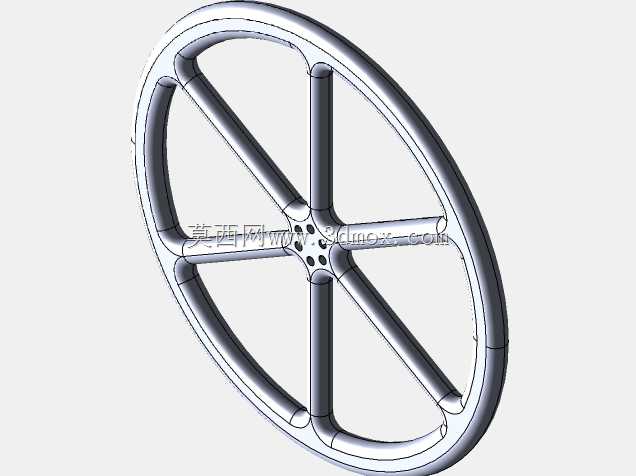

在三维建模处理中,先建立弧形路径和轮辋截面,再通过扫描生成主体轮廓,随后切除内部空腔并加入辐条、轮毂和安装孔。基准面穿过轮体中心,用于观察弧形轮辋相对转轴的对称关系,也可据此生成工程图中的剖面视图。对于结构工程师而言,这类零件的重点不在复杂曲面,而在运动边界、载荷传递和装配可行性:轮辋弧段要覆盖实际工作转角,辐条支撑要避开相邻构件,中心连接区要满足拆装工具的操作空间。将该轮体放入轮椅整车或代步支架总成中进行运动仿真,可进一步核对弧形轮在抬起、落地、转向和侧倾时的接触状态,从而为后续选材、公差设定和样件试制提供明确依据。
