IPE80工字钢截面钢梁结构

　　在厂房主体承重框架、设备底座支撑平台、输送线跨距横梁以及轻型钢结构夹层的选型工作里，欧标IPE系列工字钢是结构工程师经常接触的标准型材，本次梳理的IPE80规格工字钢梁，属于该系列里截面高度偏小的轻型承重构件，日常多用于载荷不大、跨距适中的辅助支撑场景。

　　从实际落地的工况来看，这类80号工字钢很少作为主厂房的大跨距主梁使用，更多出现在自动化生产线侧边的走线支架主梁、小型设备的底部焊接机架、车间内轻型检修平台的次梁、皮带输送机中段的支撑纵梁，或是仓储区域轻型货架的加高立柱配套横梁位置。它的腹板厚度与翼缘宽度都经过欧标型材规范的统一标定，截面材料分布完全贴合受弯构件的力学特性：绝大部分材料集中在上下翼缘位置，用来承担梁体受弯时产生的拉压应力，中间相对薄的腹板主要承担剪切载荷，相比同截面积的实心矩形钢条，用料更省，自重更低，抗弯截面模量的利用率要高出不少。

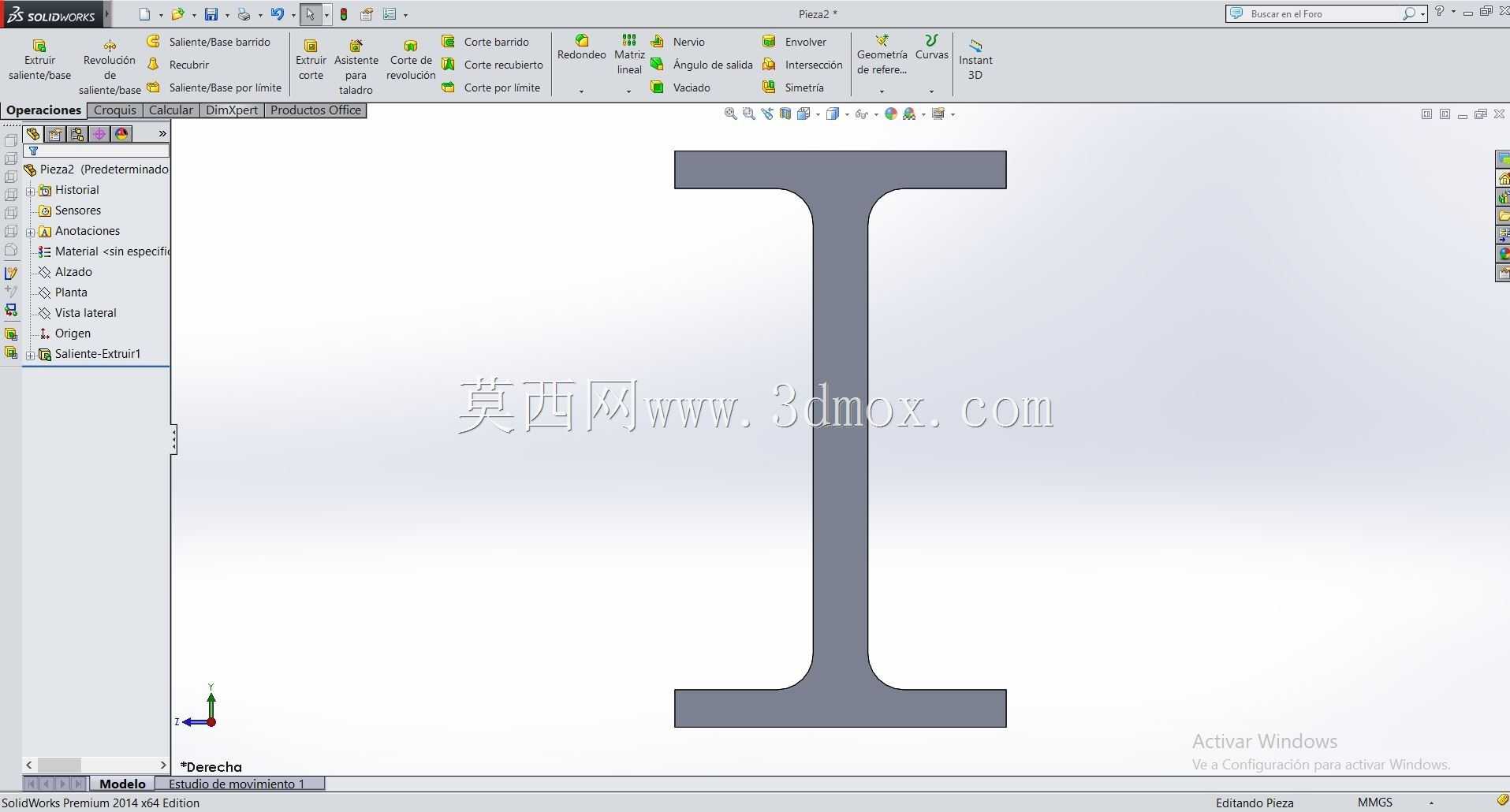

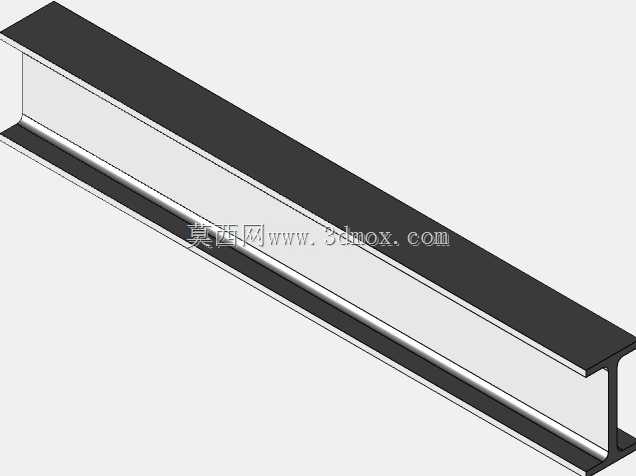

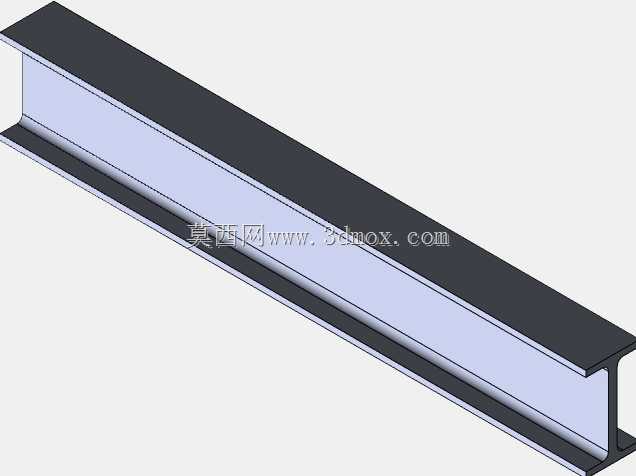

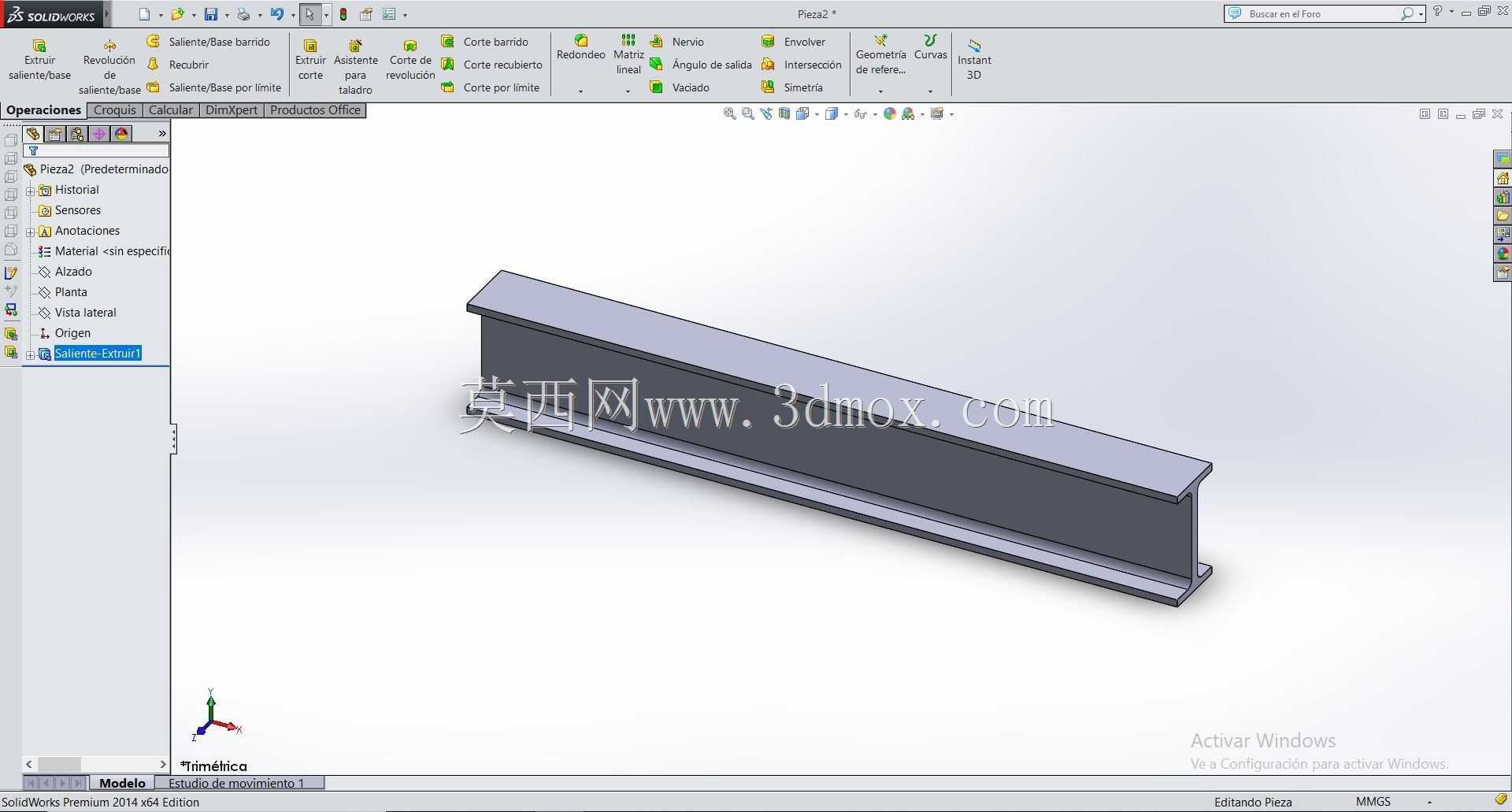

　　建模阶段首先要严格对照IPE80的标准截面轮廓完成草图绘制，不能随意缩放翼缘宽度、腹板高度以及各处过渡圆角的尺寸——工程里如果随意按比例放大缩小同系列梁的截面，会直接改变截面的惯性矩、回转半径与抗剪面积参数，后续做受力校核时得出的挠度、应力结果会完全偏离实际，这点在结构设计里是必须规避的错误。草图完成后沿梁的长度方向做拉伸即可生成基础梁体，若项目里需要对接端部连接板、加劲肋或者开孔走管线，再在对应位置追加切除、焊接附件的特征即可。

　　外形边界上，IPE80的名义截面高度为80mm，配套翼缘宽度、腹板厚度、翼缘平均厚度都有固定的标准公差区间，下料采购时直接按标准型钢规格报材即可，不需要额外定制机加工截面。安装对接时，常见的连接形式分两种：一种是梁端直接焊接在相邻立柱的连接板上，适合永久固定、后期不需要拆解的机架结构；另一种是在梁端预先钻孔，通过高强度螺栓和立柱端板锁附，方便现场拆装转运。布置梁的排布间距时，要结合上方铺设的钢板或者格栅板的承载能力同步核算，单根IPE80梁的允许跨距需要根据顶面均布载荷、集中动载系数反复验算，控制最大挠度在规范允许的跨度占比范围内，避免人员行走或者设备运行时出现明显震颤。

　　细节处理上，当梁的支座位置或者中部承受较大集中载荷时，需要在对应腹板位置焊接成对的加劲肋，防止腹板局部出现失稳屈曲；如果梁体需要穿越电缆、液压管路，开孔位置要避开梁跨中弯矩最大的区域，开孔后必要时在孔边补焊补强环，避免截面削弱过多留下安全隐患。日常做设备布局设计时，直接调用这类标准型材的三维模型，能快速完成机架的干涉检查、长度统计与型材用量汇总，不用反复从零绘制截面，大幅提升结构设计阶段的工作效率，也能保证后续出工程图、导出物料清单时的参数和实际采购的标准型材完全对应，减少现场安装时出现尺寸错配的问题。
