二维坐标旋转式物料搬运机械手结构

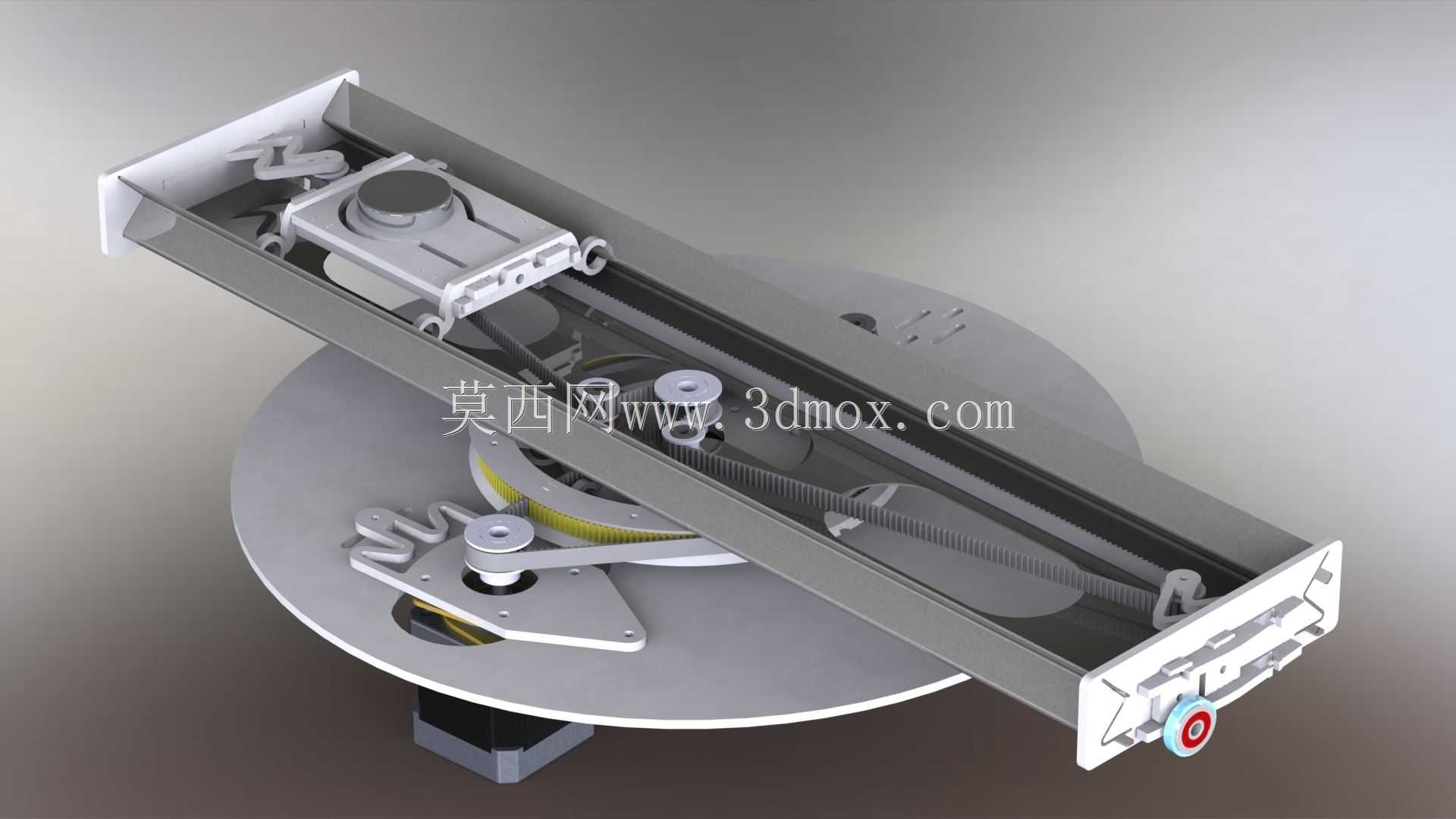

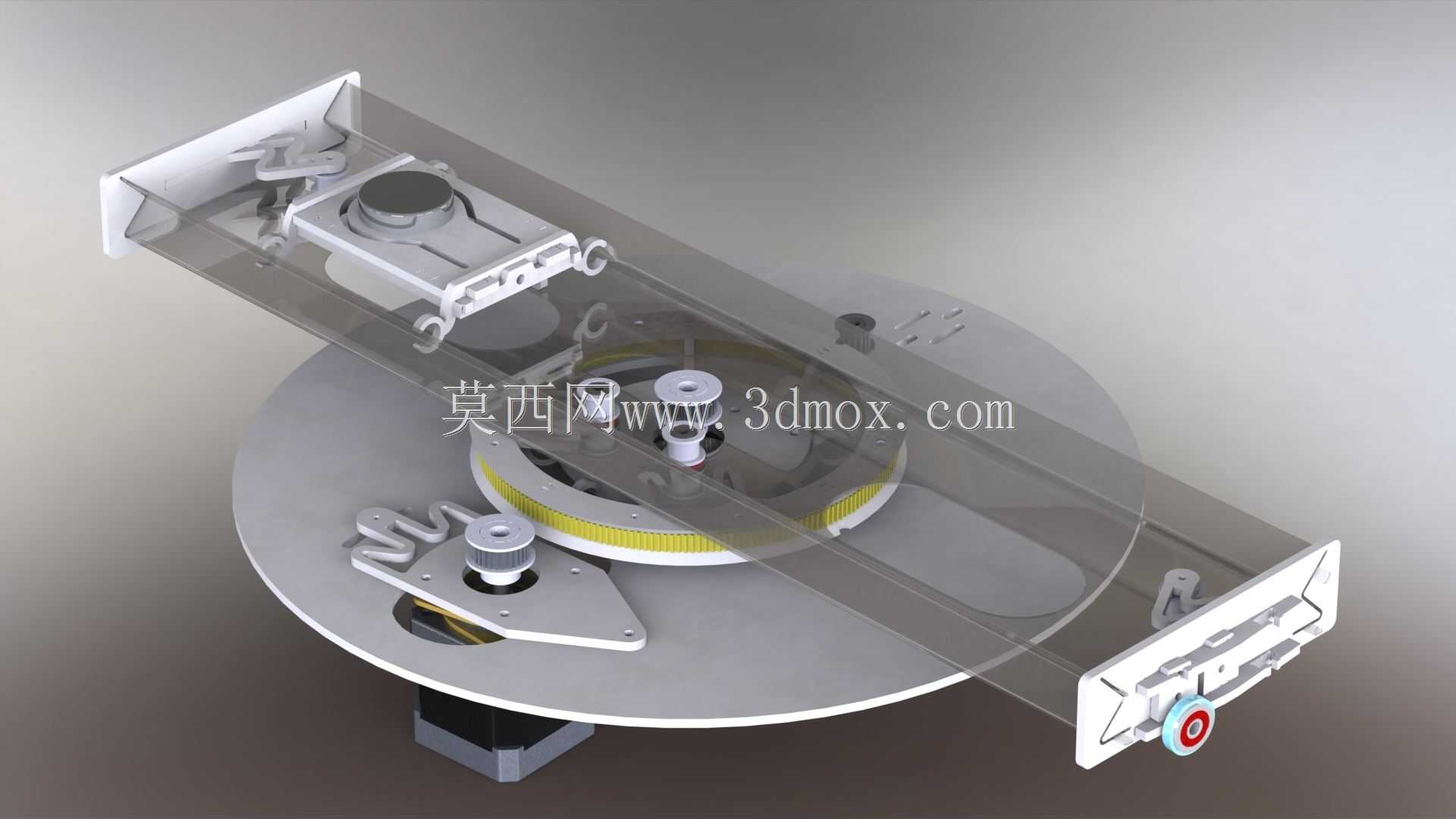

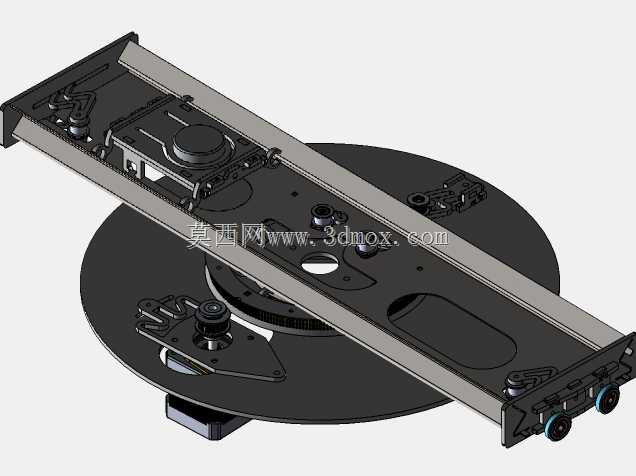

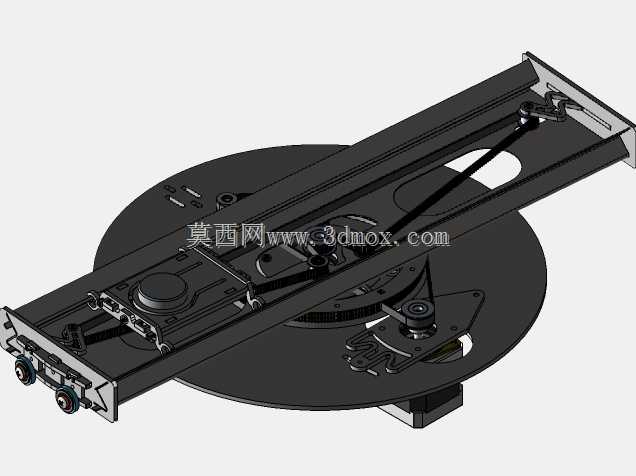

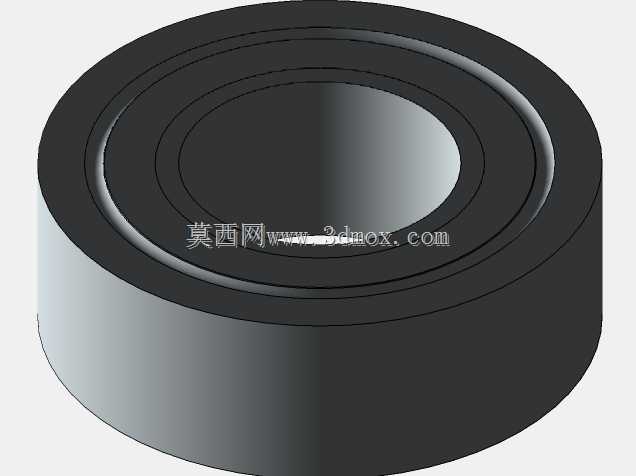

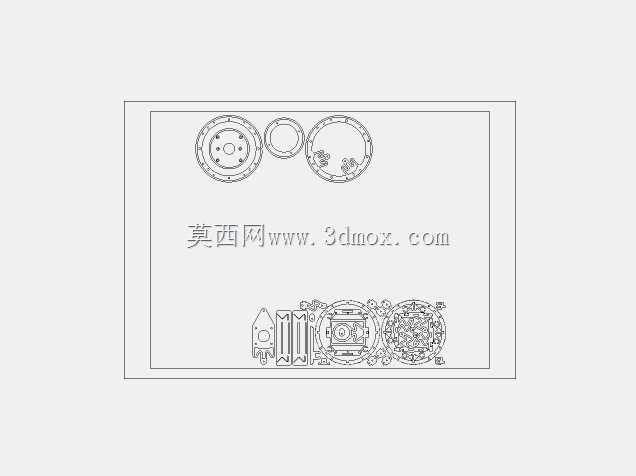

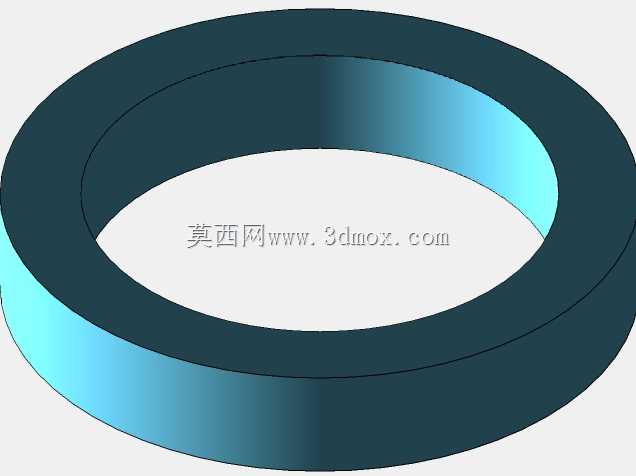

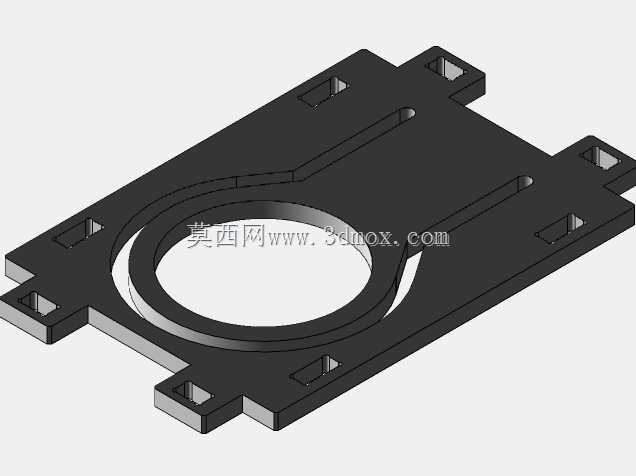

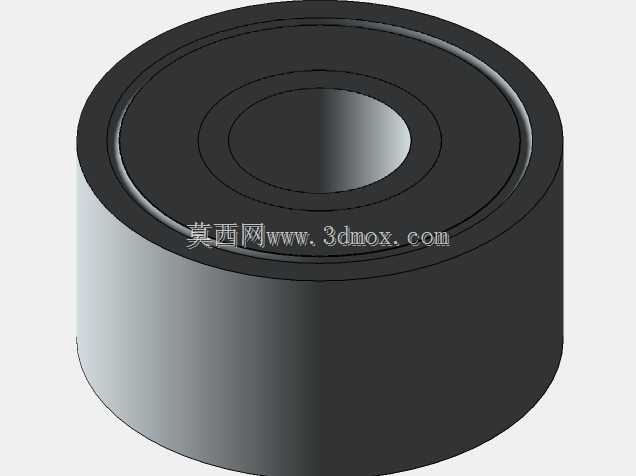

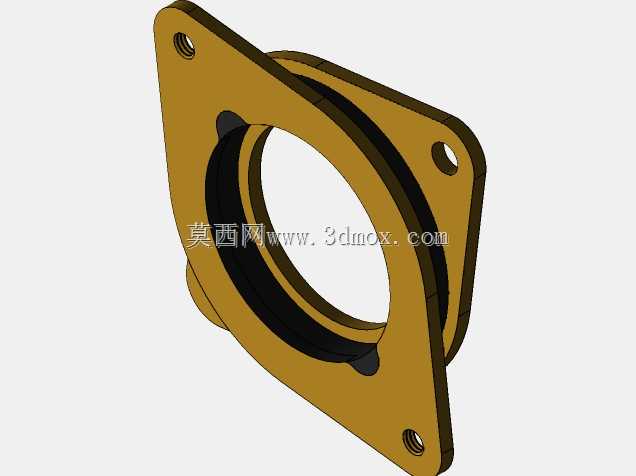

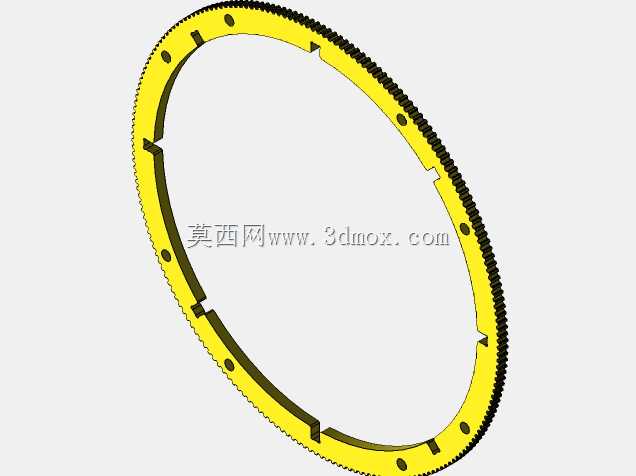

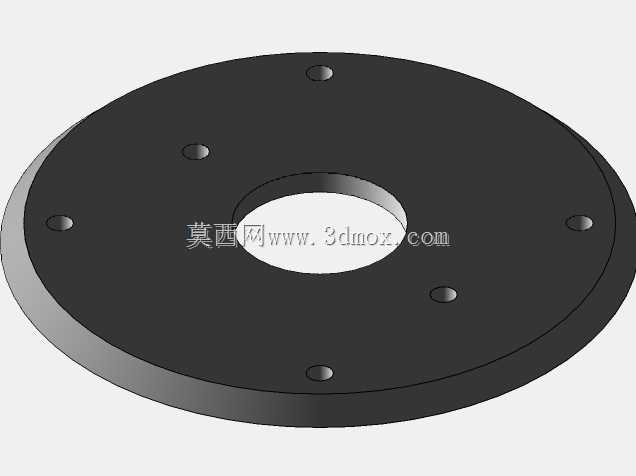

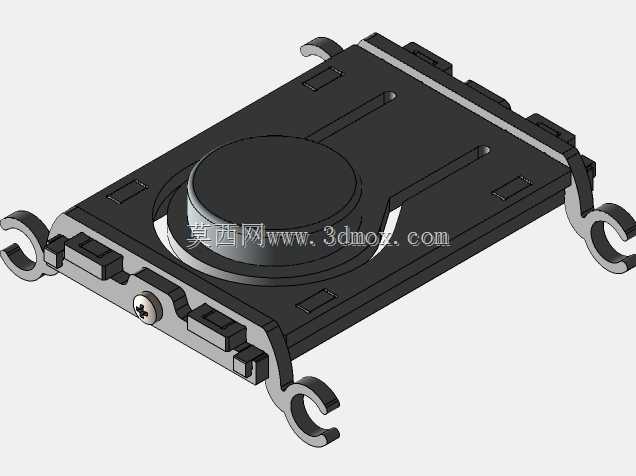

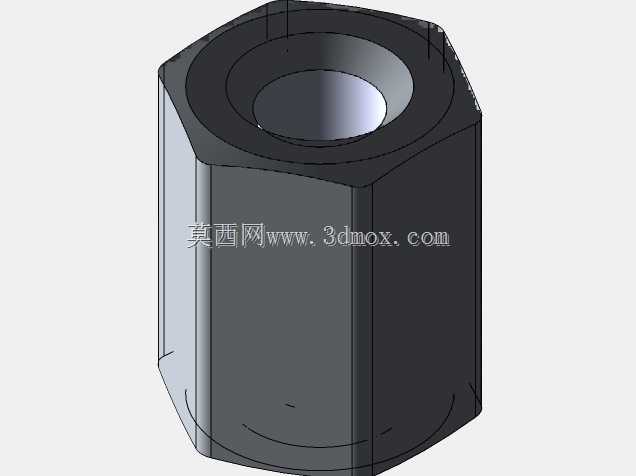

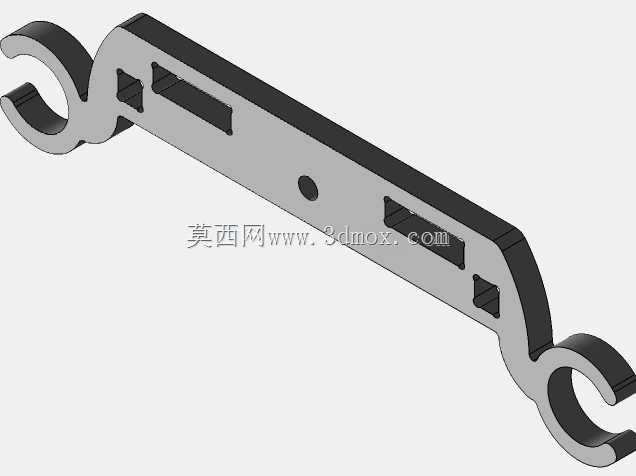

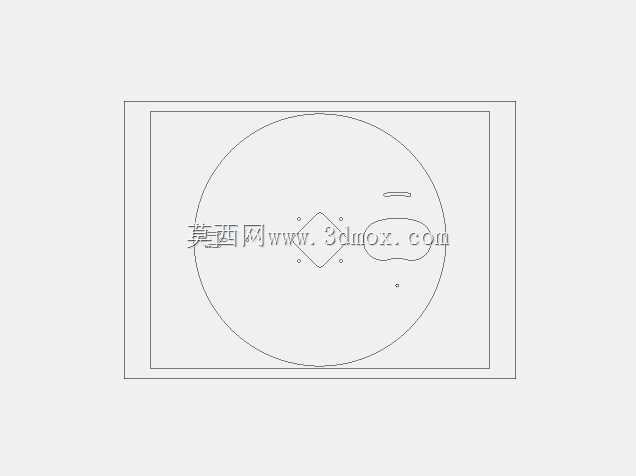

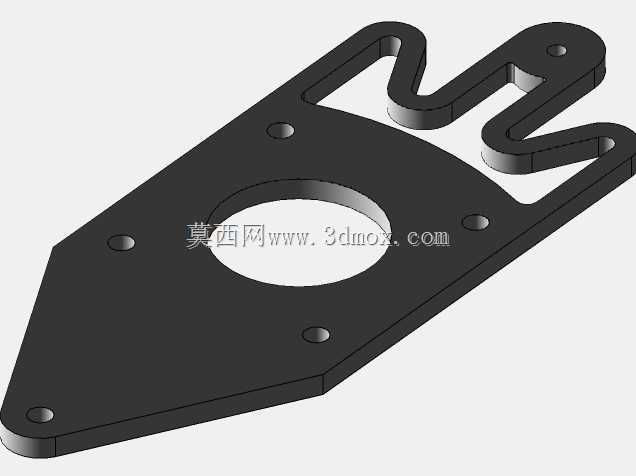

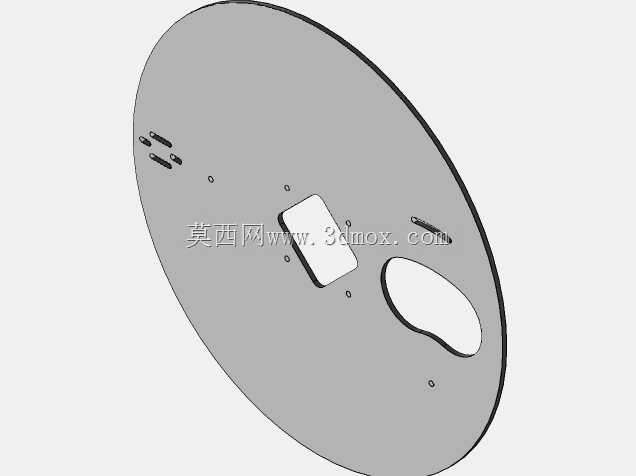

　　这款二维坐标旋转机械手，主要面向小范围平面内的物料转运、工位上下料场景设计，常见于3C电子小件组装、轻量零件检测分拣、实验室样本移送这类对作业覆盖范围有平面旋转+直线移动需求的工位，相比多关节机械手，它的结构更简单，运动路径解算难度低，维护成本也更可控，适合固定节拍的重复性平面作业。从结构布局来看，设备底部设置旋转基座，内置回转支撑与齿轮传动副，可带动上方整个直线运动模组完成360度范围内的角度回转，基座的安装法兰预留了标准螺栓孔位，可直接固定在设备工作台面或者流水线侧方支架上，安装时需要保证基座端面的水平度误差控制在0.1mm以内，避免回转过程中出现模组偏载卡顿的问题。上方的直线运动模组采用同步带传动结构，

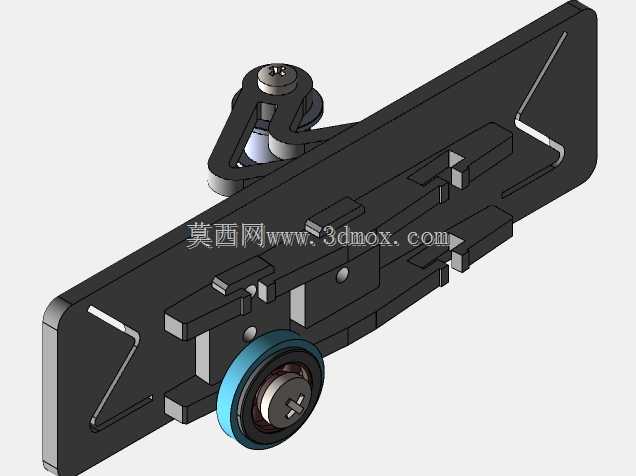

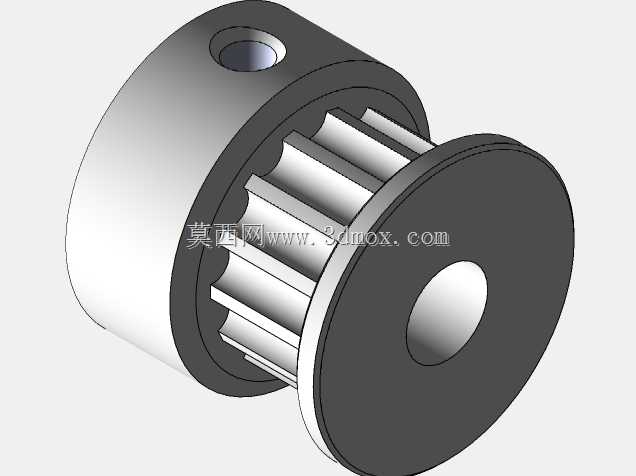

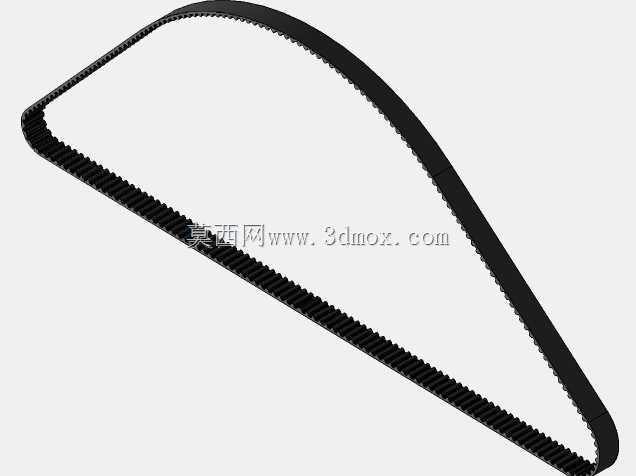

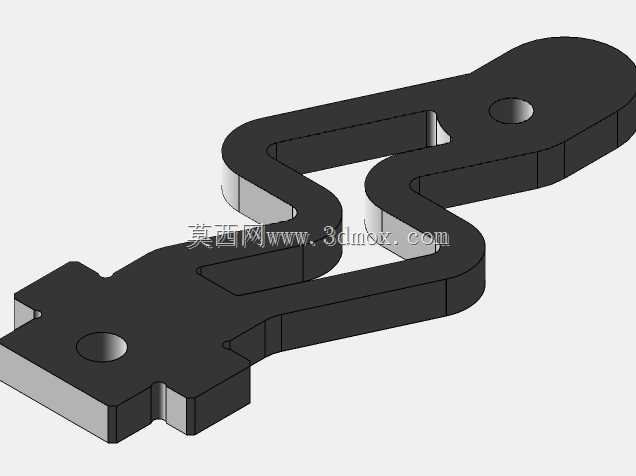

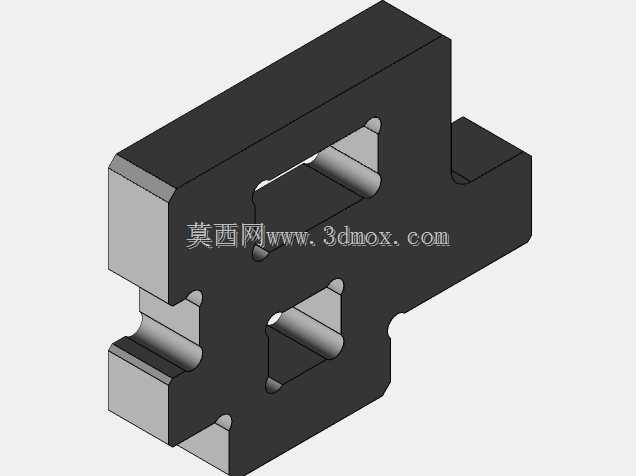

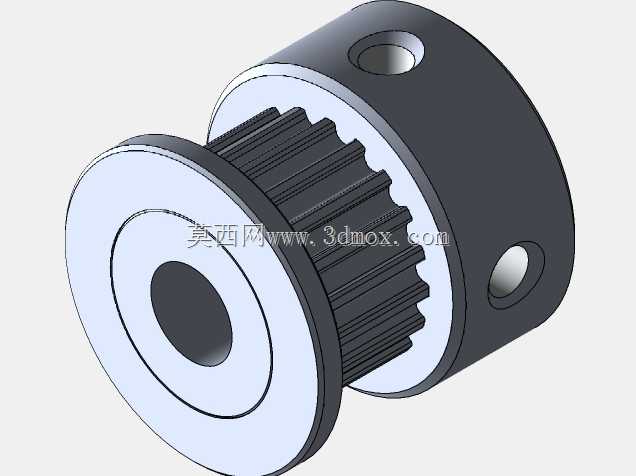

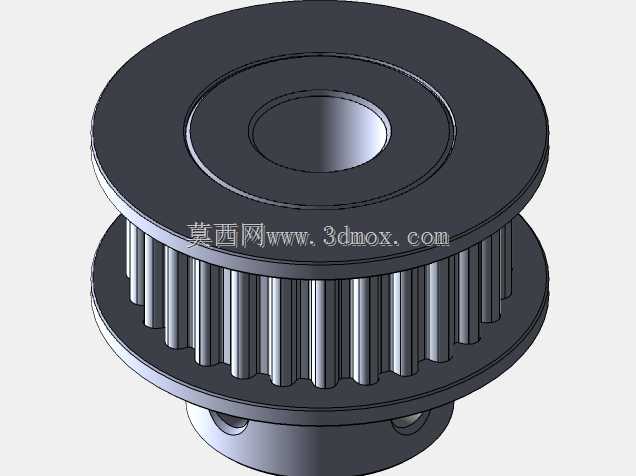

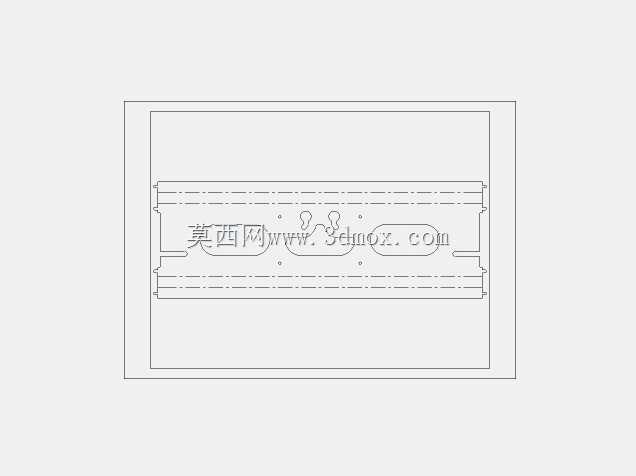

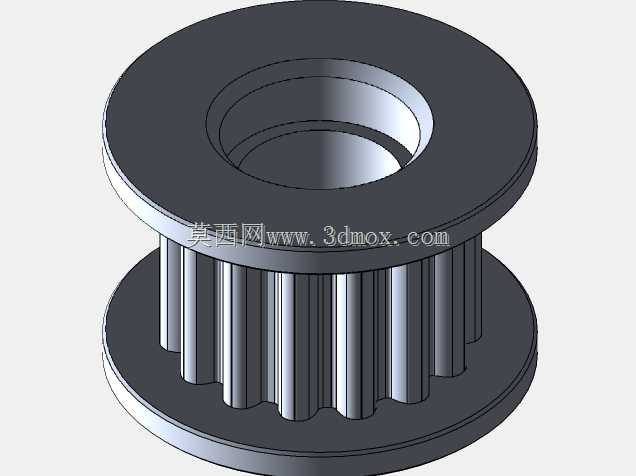

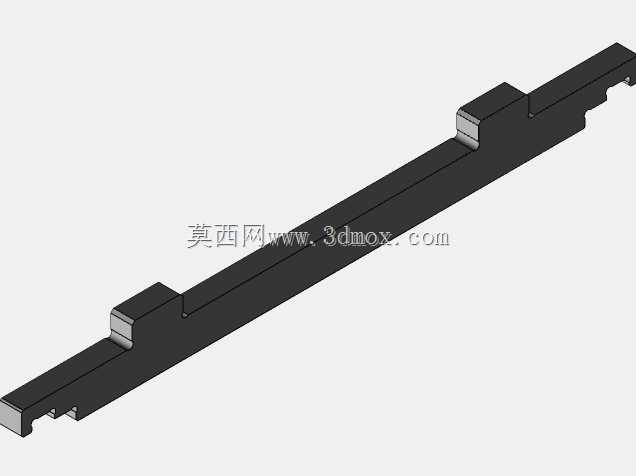

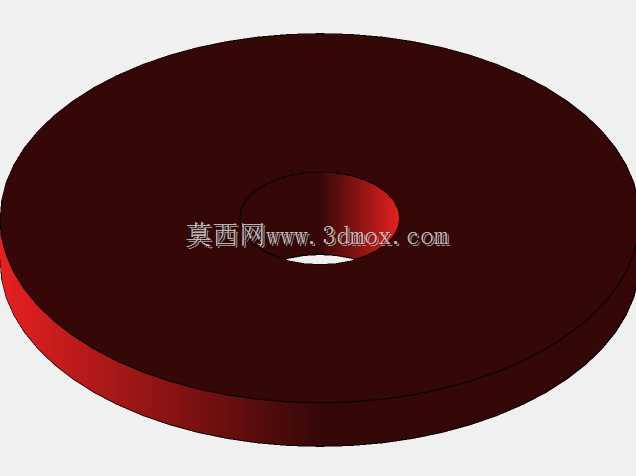

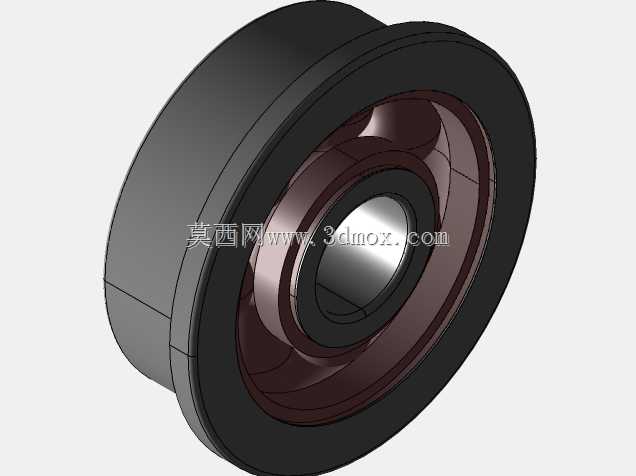

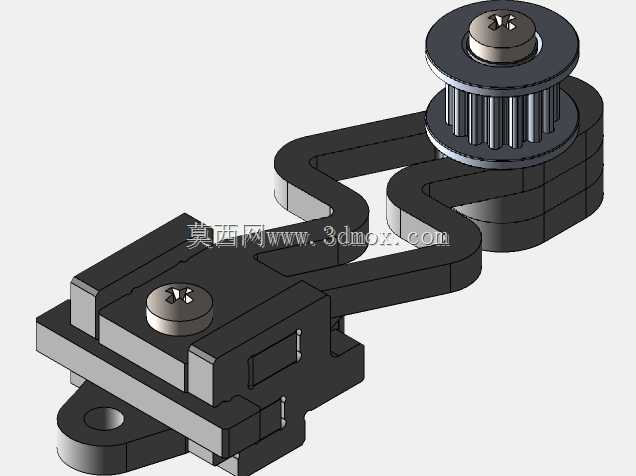

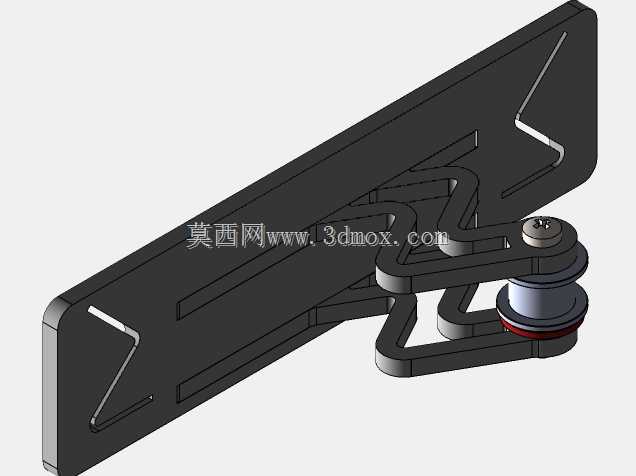

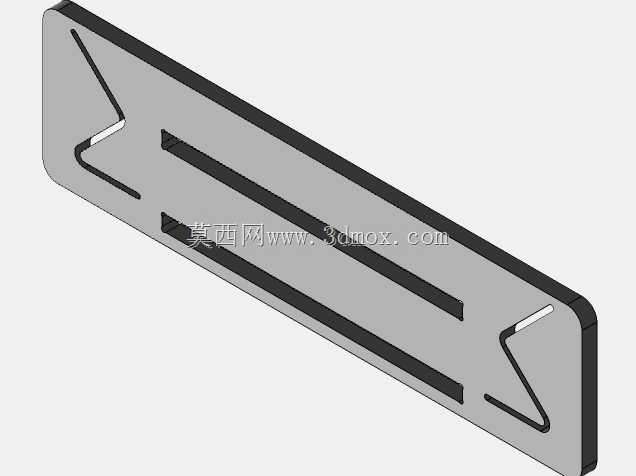

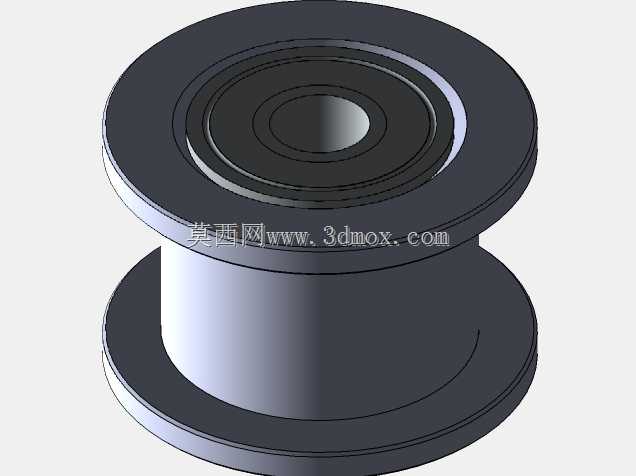

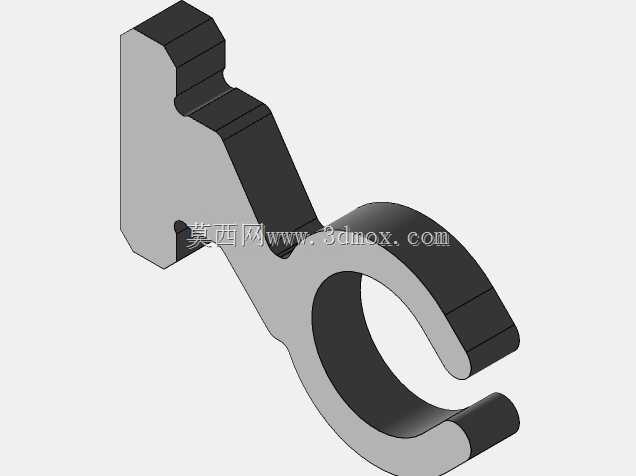

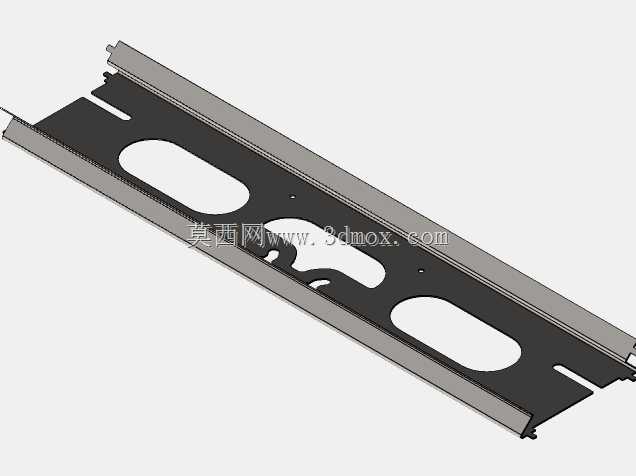

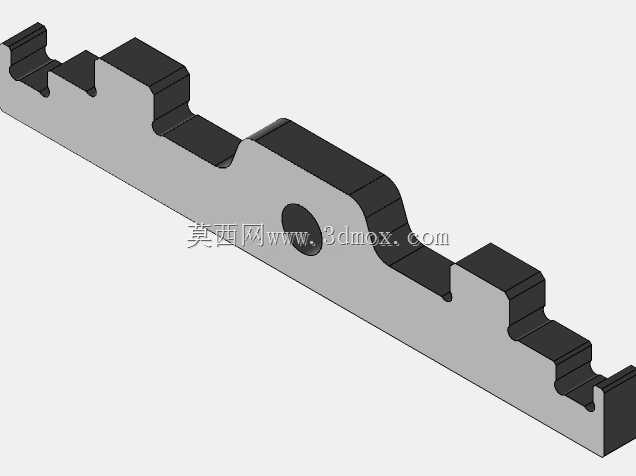

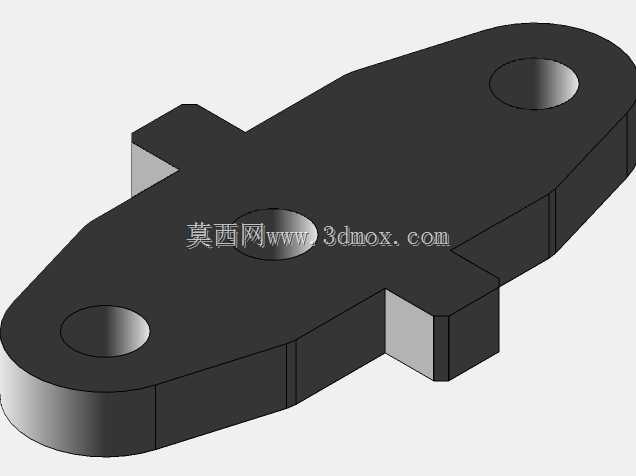

　　导轨内嵌在铝制型材梁体内，滑动座上可根据实际作业需求加装夹爪、吸盘或者小型工装夹具，直线行程覆盖整个梁体的有效运动区间，滑动座的运动靠同步带轮驱动，两端设置行程限位挡块与缓冲垫，防止滑动座超程脱出。设计过程中，优先考虑了运动部件的轻量化，梁体采用挤压铝型材加工，在保证结构刚性的前提下降低了旋转基座的负载，回转部分的齿轮啮合间隙做了可调设计，通过调整偏心轴的位置可以补偿齿轮磨损带来的回程误差，保证旋转定位精度。传动部分的同步带张紧结构设置在模组端部，无需拆解整体护罩即可完成张紧度调整，日常维护时只需要定期检查同步带磨损情况、导轨润滑状态即可。从安装边界来看，设备整体的回转直径与直线梁体长度直接相关，

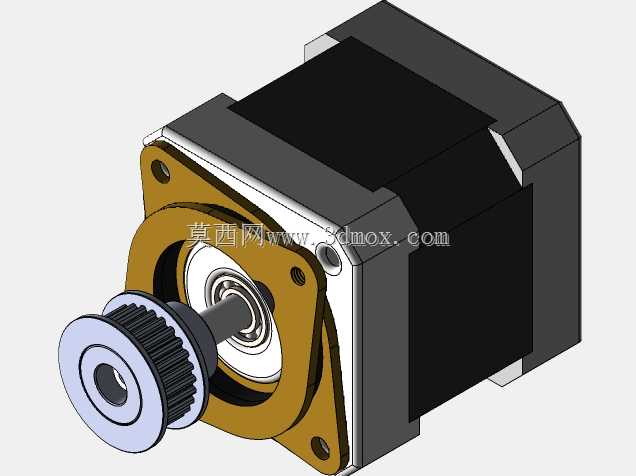

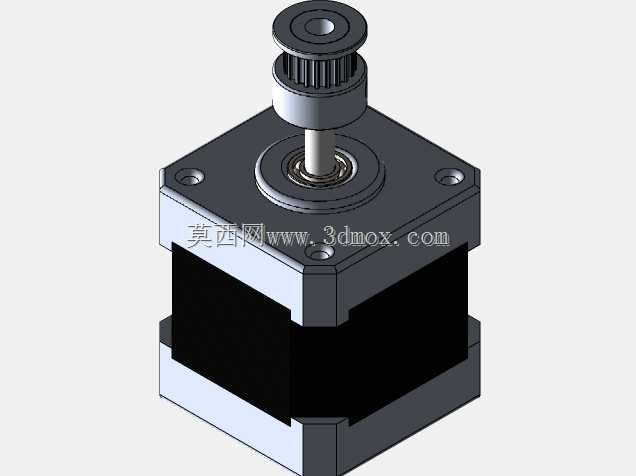

　　选型时需要根据作业工位的覆盖范围确定梁体长度，预留足够的回转安全空间，避免旋转过程中与周边设备、工装发生干涉；基座下方需要预留走线空间，内置的气管、线缆可以通过回转中心的过孔走线，避免回转过程中线缆缠绕。滑动座的负载能力需要结合选型的导轨、同步带参数确定，这款结构针对轻载场景设计，适合搬运重量在5kg以内的小件物料，作业时的运动速度可通过驱动电机参数调整，直线运动的重复定位精度可以控制在±0.2mm，回转定位精度可控制在±0.15°，能够满足大部分轻载平面搬运工位的精度要求。结构上还做了护罩设计，将传动齿轮、同步带等运动部件封闭在梁体与基座壳体内，避免车间内的粉尘、碎屑落入传动副造成磨损，同时也能防止操作人员误触运动部件，

　　满足设备的基础安全防护要求。在实际产线应用中，这类机械手可以搭配视觉检测系统完成散乱小件的拾取搬运，也可以对接两台相邻的流水线完成工件的跨线转运，还可以在单一流水线上完成不同工位之间的工件移送，相比传统的直线滑台，增加的旋转轴大幅拓展了作业覆盖范围，不需要额外增加移动轴即可覆盖扇形或者圆形的作业区域，在小空间工位的布局灵活性更强。设计时也考虑了驱动元件的安装空间，旋转驱动与直线驱动的电机都采用侧装或者内嵌式安装，不会额外占用设备上方的作业空间，整体结构紧凑，对安装场地的高度要求较低，适合在空间受限的桌面型设备、小型自动化工作站中集成使用。
