施耐德电动恒温器温控装置结构

　　这款温控装置的三维结构还原，围绕电气柜内部温湿度调控的实际工况展开，所有壳体棱边、调节旋钮、散热槽道、安装接口的建模逻辑，都贴合现场安装与运维的真实需求，没有为了外观效果随意改动功能结构。

　　从应用场景来看，这类恒温器普遍部署在工业控制柜、户外通讯机柜、低压配电屏、自动化设备电控箱内部，在柜体密闭、内部元器件持续发热或者冬季低温环境下，配合柜内加热器、散热风机完成通断控制：当柜内温度低于设定阈值时，触点闭合触发加热回路启动，避免低温导致电子元件启动异常、柜内结露引发绝缘击穿；当温度升高到设定区间后触点断开，停止加热，部分工况下也可联动风机排风，把柜内温升控制在元器件允许的工作范围内，保障PLC、驱动器、接线端子等部件长期运行的环境稳定性。

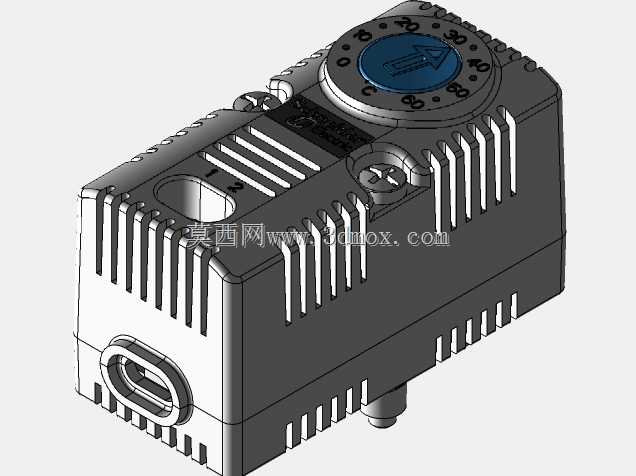

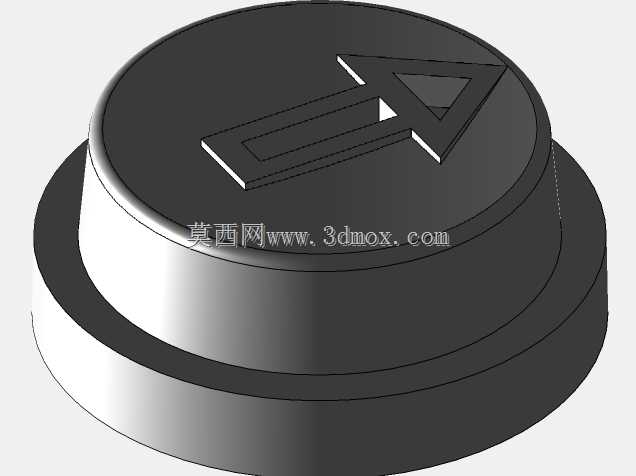

　　功能特性层面，装置顶部的大尺寸刻度调节盘是核心交互部件，盘面上刻印的温度刻度覆盖常用的柜体温控区间，旋钮中心的箭头标识清晰指向当前设定值，运维人员在柜内布线完成后，无需额外工具即可手动旋转调整触发温度，调节阻尼在结构设计上做了限位处理，避免设备运行振动导致旋钮偏移、设定温度漂移。壳体周身排布的多组竖向散热格栅，并非装饰性造型：格栅的开槽方向顺着柜内自然对流的气流走向，让内部感温元件可以快速感知柜内空气的实际温度，避免壳体蓄热导致温控滞后，同时格栅的开槽宽度做了安全限制，防止运维人员手指误触内部带电触点，满足电气间隙的安全规范。

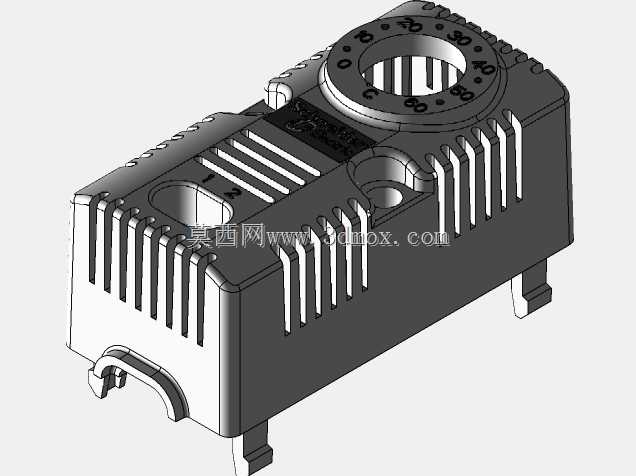

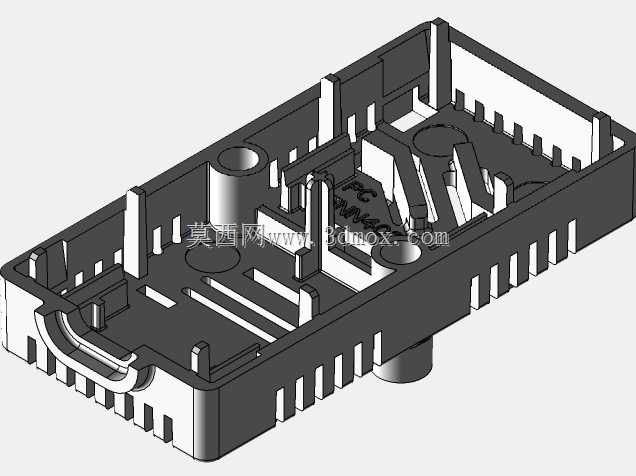

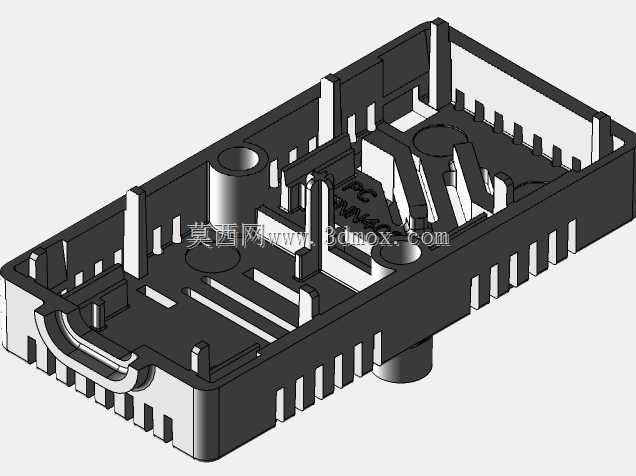

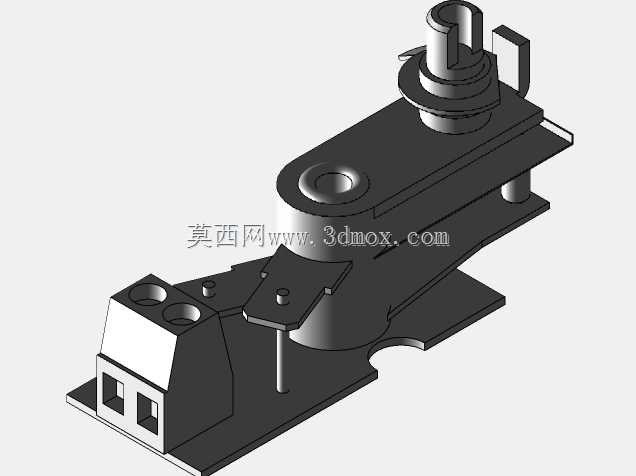

　　结构设计思路上，整机采用方正的盒式壳体布局，壳体上下的拼接卡扣、侧边的固定孔位都在三维模型中完整还原：外壳采用阻燃工程塑料材质，建模时保留了壳体壁厚的均匀过渡，所有加强筋都布置在壳体内部，外表面保持平整，既可以在密集柜内排布时减少与相邻线缆、元器件的干涉，也能避免积灰堆积。装置侧下方预留的线缆穿入接口，采用标准的格兰头安装位，现场布线时可以直接配套防水电缆接头，锁紧后实现壳体进线处的防尘防护，适配多粉尘、轻度潮湿的工业现场。底部伸出的感温探头结构，安装后处于柜体空气流通的路径上，不会紧贴发热元器件表面，避免局部热源造成温度检测失真。

　　安装边界与尺寸适配方面，整机的紧凑型外形专门针对柜内导轨安装与螺钉固定两种场景设计，壳体背部的卡位结构可以直接卡装在标准35mm电气导轨上，也可以通过壳体两端的安装孔用螺钉固定在柜体安装板上，不需要额外定制转接支架。建模过程中严格核对了各方向的安装预留空间：旋钮旋转所需的顶部操作空间、侧面线缆弯折半径、散热格栅前方预留的气流通道，都在装配布局时提前校核，避免装入柜内后出现旋钮无法调节、线缆顶住格栅堵死气流的问题。装置的触点容量匹配常规柜内加热器与轴流风机的功率区间，不需要额外扩容中间继电器即可直接驱动小功率温控负载，整套结构的三维建模完整还原了从外部操作件到内部安装接口的所有细节，结构工程师在做柜体三维布局时，可以直接将该模型导入装配，提前完成干涉检查与安装路径规划，省去手动测绘外形的工作量，也能保证温控部件在整套电控系统里的排布合理性，让温感采集、气流组织、操作维护的需求都在设计阶段得到落实。
