工业跨线模块化检修钢平台梯

　　这套钢结构跨线检修平台主要用于生产线、输送廊道、管廊区或设备密集车间内的人行跨越与高位检修。现场设备排布往往不允许人员直接横穿运转区域，单纯绕行又会增加巡检路径，因此采用带踏步、平台和护栏的组合结构，把人员通行高度抬升到设备上方，在不影响下方物料输送和维护操作的前提下，形成稳定、安全的固定通道。

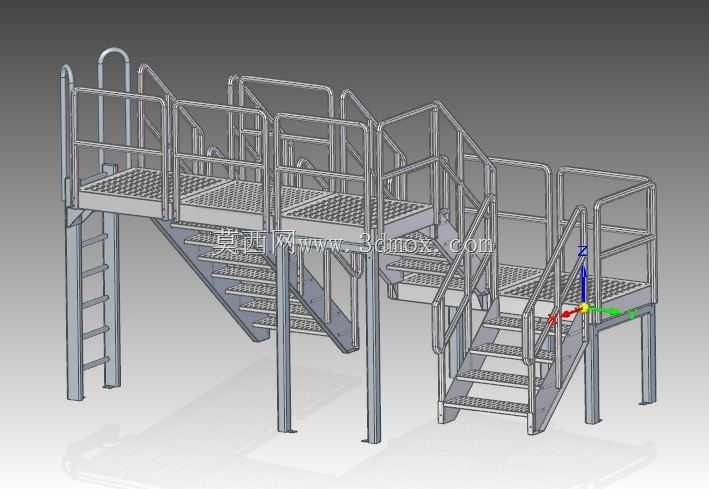

　　整体结构由立柱、平台框架、格栅踏板、双侧斜梯、直爬梯、扶手栏杆和端部连接构件组成。平台段承担水平跨越功能，斜梯段负责人员上下，直爬梯则布置在空间受限、使用频率较低的一侧，作为辅助通行方式。栏杆沿平台外侧和梯段侧边连续设置，扶手高度、立杆间距和中间横杆均按常规工业防护思路布置，能够减少人员在高处停留、转身或携带工具时的跌落风险。

　　踏板采用格栅式板面，开孔结构有利于积水、油污和粉尘下落，避免表面形成光滑液膜；在车间冲洗、室外雨雪或多粉尘工况下，这种板面比实心钢板更利于保持防滑性能。格栅下方由型钢梁承托，荷载通过梁系传递到四角及中间立柱，再由柱脚扩散到地面基础。立柱的布置不仅考虑平台自重，还需兼顾人员活载、检修工具临时堆放以及扶手侧向推力，柱脚位置应与预埋板或化学锚栓可靠固定。

　　模块化是该结构的核心设计思路。平台、梯段、护栏和支撑柱均可拆分为相对独立的单元，运输时能够按构件打包，现场通过螺栓或焊接节点拼装。对于多段并列布置的产线，可按跨越宽度、通行高度和落点位置增减标准平台段；当设备布局调整时，部分梯段和护栏还能重新组合，减少一次性土建改造量。模型中各段栏杆与踏步的重复关系较明确，适合在详细设计时通过参数化方式衍生不同跨度和高度版本。

　　从通行逻辑看，双侧斜梯适合高频、双向人流，人员携带小型工具上下时更省力；直爬梯占用平面尺寸小，适合作为应急或低频检修通道，但不宜承担主要疏散功能。平台端部预留的开口和栏杆转折处，需要在施工图阶段结合现场设备高度复核，确保人员迈步、扶手抓握和转身空间不受管道、电缆桥架或设备外壳干涉。

　　外形边界方面，平台总高由下方设备净空决定，通常需保证被跨越对象最高点与平台梁底之间留有维护和安全距离；梯段倾角按固定钢梯常用范围控制，踏步深度和高度保持一致，以降低连续上下时的疲劳感。平台宽度应满足单人或双人错行需求，若现场需要搬运检修箱体、电机或阀门，应在局部加宽平台并复核板框承载。立柱外轮廓、梯段投影和扶手外伸量都属于安装边界，布置时不能侵占叉车通道、消防通道或设备抽芯检修空间。

　　建模时可先建立轴线网格，确定柱网、平台标高和梯段落点，再沿轴线铺设主梁、次梁和格栅板。护栏建议以立杆、扶手、中间横杆和踢脚板分层次构建，便于在转角处裁切和复用。梯梁与平台梁的连接节点应表达清楚，特别是斜梯上端与平台框架的搭接位置，既要传递竖向荷载，也要保证人员踩踏时没有明显晃动。直爬梯的护笼、踏棍间距和与墙面距离若用于正式工程，还需依据具体标准进一步校核。

　　在实际选型中，这类结构常用于自动化线体上方巡检、仓储区跨输送线、泵站管阀操作平台、食品包装线跨越通道以及厂区设备维护走道。它不是单一设备，而是连接地面操作点与高位维护点的钢结构通道系统。设计重点不在复杂曲面，而在标高关系、通行净宽、节点刚度、基础固定和现场可安装性。通过三维模型提前暴露梯梁与管道碰撞、柱脚落在电缆沟上、扶手开门方向错误等问题，能够显著减少现场返工。

　　构件表面通常采用喷漆或热浸镀锌防腐。室内干燥工况可选用除锈后涂装，室外或潮湿腐蚀环境则更适合镀锌后再覆面漆。格栅板边缘、踏步前缘和扶手端部应做圆滑处理，避免划伤。平台靠近设备运转部位的一侧，可根据风险增加踢脚板和密网防护，防止工具掉落至下方输送带或转动设备。

　　该模型对结构设计人员的价值在于完整呈现了多梯段、多平台、多护栏之间的空间关系，可作为跨线梯、操作平台和检修走道方案布置的参考。后续深化时，还需结合实际跨度计算梁截面，依据当地规范确定活载、防护高度和节点做法，并把柱脚反力提供给土建专业完成基础设计。
