紫铜壶式蒸馏冷凝酿酒实验装置

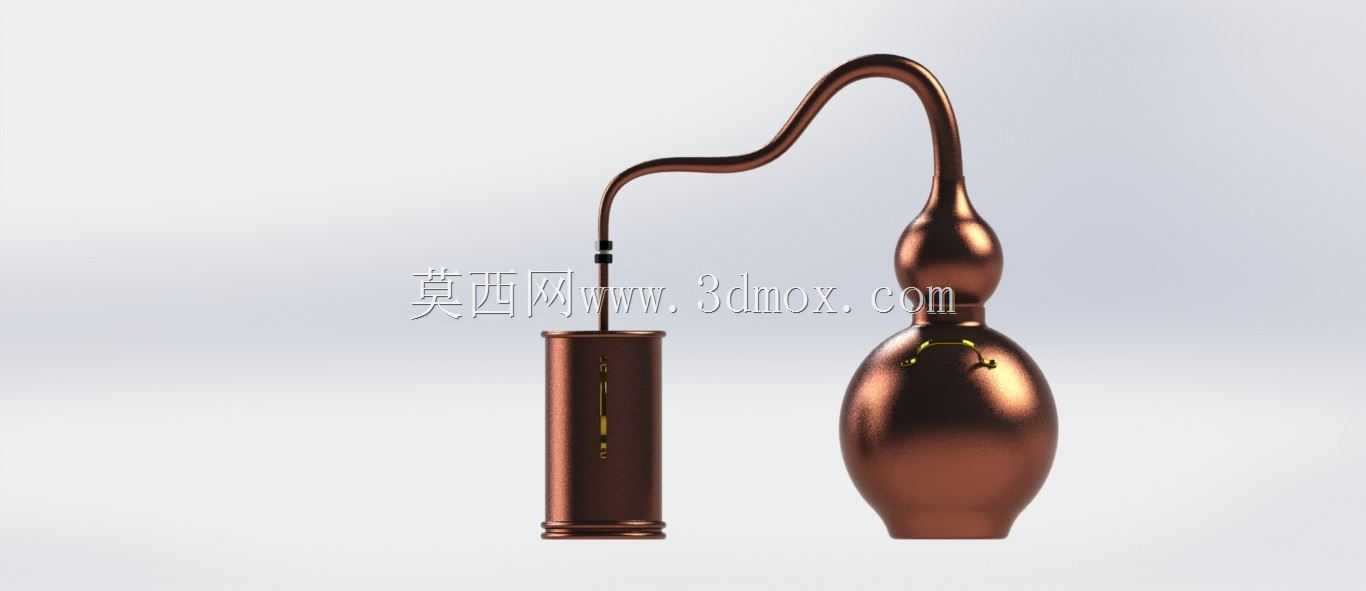

　　这套壶式蒸馏装置以紫铜为主要材质，由葫芦形蒸馏釜、鹅颈导汽管和列管冷凝桶三部分构成，整体还原传统白兰地、威士忌及花果蒸馏酒生产中常用的壶式蒸馏结构。铜材在蒸馏过程中不仅具备良好的导热性能，还能与酒体中的硫化物发生反应，降低杂味，使馏出液更加干净柔和，这也是小型精酿酒厂、调酒实验室和教学演示场景长期沿用铜制蒸馏器的重要原因。

　　蒸馏釜采用上窄下宽的葫芦形腔体，下部大容积段用于容纳发酵醪液或低度酒液，上部收窄形成气液分离空间。加热后，酒精与芳香组分优先汽化，蒸汽在釜颈上升过程中会发生部分回流，较重的液滴回落至釜内，较轻的酒精蒸汽继续进入导汽管。釜体腹部设置的环形提手兼顾搬运与开盖操作，颈部与鹅颈管之间保留可拆卸接口，便于清洗釜内残液、检查密封面以及更换密封垫。对于结构设计而言，釜壁厚度需要兼顾热变形与承压能力，底部受热区应避免尖角和突变截面，以减少局部应力集中；釜口过渡段采用平滑曲面，也有利于液体回流和清洁。

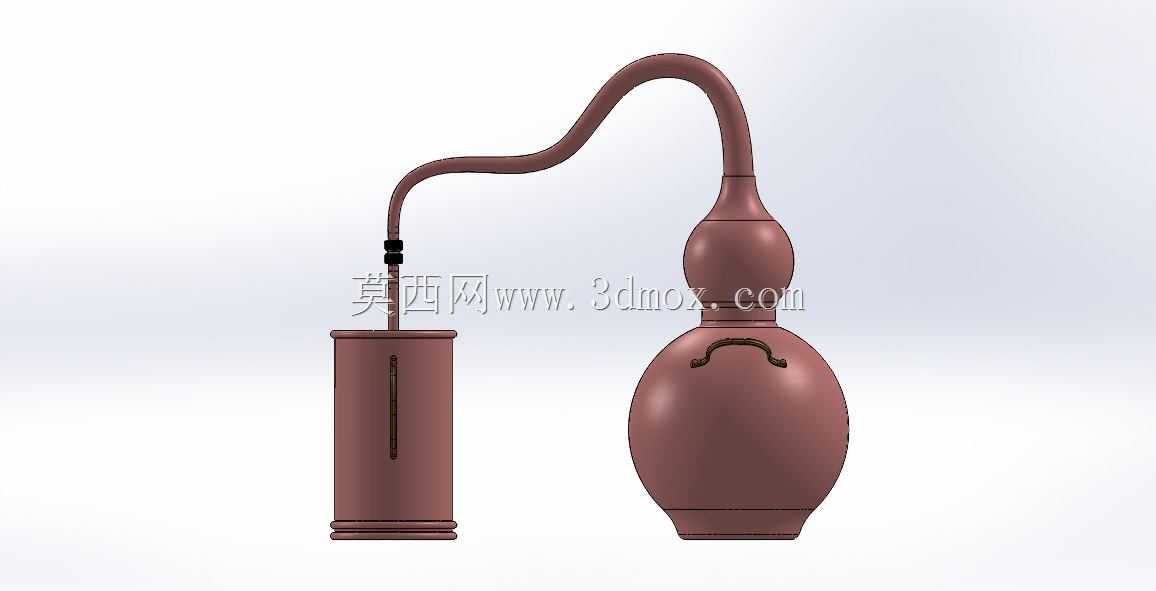

　　鹅颈导汽管是壶式蒸馏装置中影响酒质的关键部件。模型中管路从釜顶向上抬升后形成平缓弯弧，再向下接入冷凝器，这种高位弯管并非单纯的造型处理，而是为蒸汽提供自然回流路径。蒸汽在管道内流动时，部分高沸点组分遇冷凝结，沿管壁流回蒸馏釜，形成简易精馏效果；弯管高度、曲率和管径会直接影响回流比例与香气保留程度。管路中段设置的接头可用于拆装，检修时能够分段清理铜锈、酒石沉积和残留固形物。建模时需要重点控制中心线连续性、弯头圆度以及接口同轴度，避免管道出现折皱、错位或密封面偏斜。

　　右侧冷凝桶为竖直圆筒结构，内部承担蒸汽冷却任务。热蒸汽从上部进入冷凝通道，与桶内冷却介质进行换热，逐步凝结为液体并从下部出口收集。圆筒外形简单，但工程布置上需要关注进出水口位置、液位高度、蒸汽管插入深度以及馏出液出口坡度。冷却介质若采用自然水冷，应保证下部进冷水、上部出热水的流向，使换热方向与蒸汽冷凝过程相匹配；若用于实验台，还可在桶外预留温度计、水位观察口和排水阀位置。冷凝桶底部采用卷边或加厚底圈，可提高放置稳定性，减少满水状态下的倾覆风险。

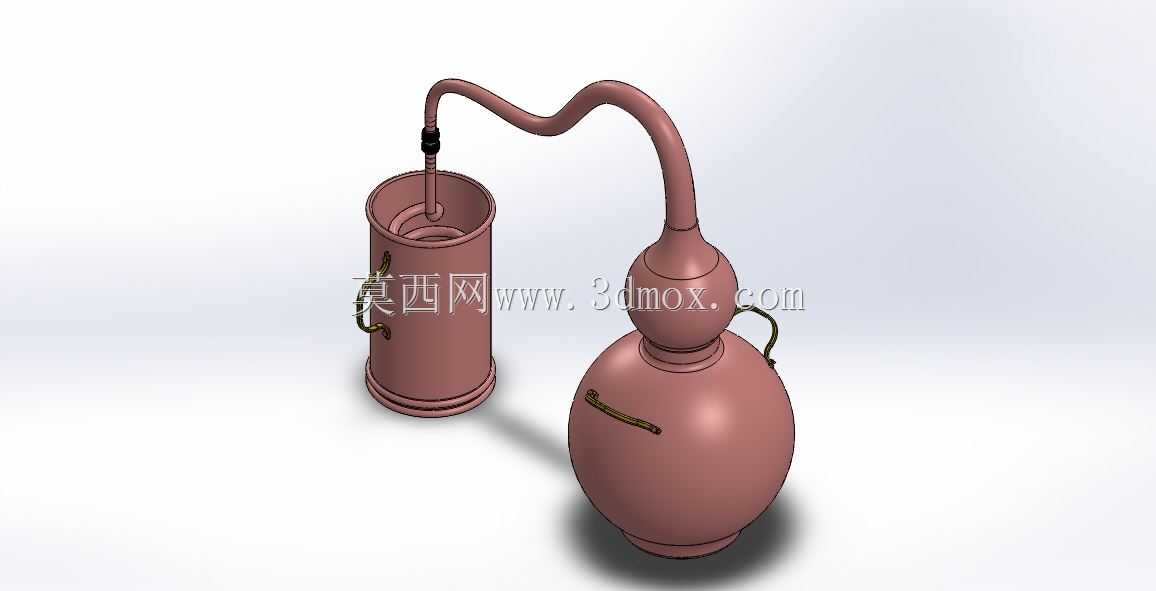

　　从安装边界看，装置整体为台式小型设备，蒸馏釜与冷凝桶并排布置，中间通过高位鹅颈管连接，占地面积不大，但上方必须预留管路抬升和拆卸空间。操作面应同时靠近热源、冷却水和成品收集容器，釜体一侧需要留出加料、排渣和清洗距离，冷凝器后侧则要方便连接水管。由于铜质部件加热后膨胀明显，固定支撑不宜采用完全刚性约束，管路接口应允许少量热位移；冷凝桶与桌面之间建议设置隔热垫，防止低温冷凝桶外壁结露或高温管路误触。

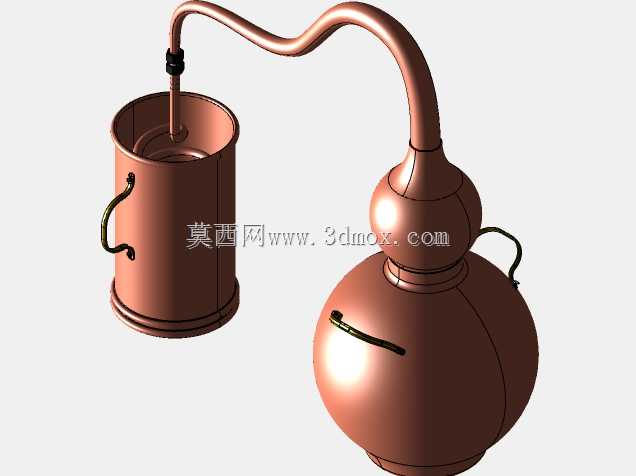

　　在三维结构处理上，该装置适合采用曲面建模与钣金焊接思路结合的方式完成。釜体和冷凝桶可通过旋转曲面建立主体，再叠加壁厚、卷边、接口和把手；鹅颈管适合沿空间中心线路径扫掠，并在端部建立法兰或插接结构。细节上需要保证铜皮壁厚均匀、焊缝位置合理、管口端面平整，尤其是釜颈与导汽管、导汽管与冷凝器的连接部位，应保留装配间隙和密封压紧面。对于教学或小型试制场景，该模型可用于验证蒸馏流程、管路走向、设备摆放和操作空间；对于精酿酒水设备开发，则可进一步扩展加热方式、温控测点、安全泄压和馏分分割机构，使外观样机转化为可加工、可装配、可维护的实际设备。
