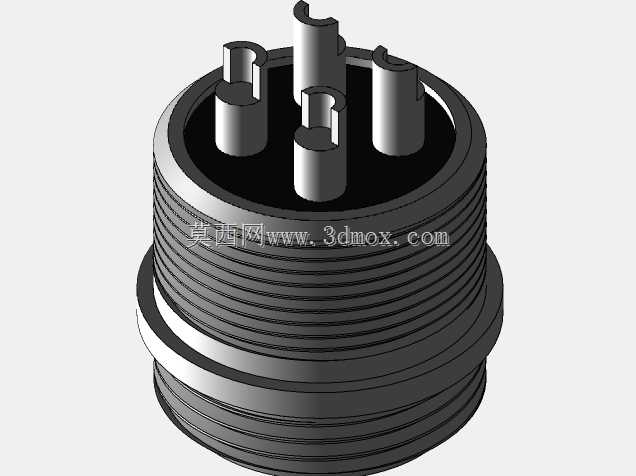

GX20四芯航空公插头三维结构

　　这类GX20规格四芯公端接插件，在工业现场最常见的落点是固定式电控柜、移动测试台架、小型伺服执行机构以及需要频繁分合的信号与小功率供电回路。它不像板载插针那样直接焊在PCB上，而是通过外壳外圆的连续螺纹与配套母座形成机械锁定，设备搬运、拖链弯折或维护插拔时，连接点不会因拉扯松脱。公端插针按四孔分布，针位之间保留足够绝缘距离，可同时承载多路低压信号，也能在额定范围内走小电流动力线，针体端部做了导向收头，对接时即使存在轻微偏斜，也能顺着母端插孔滑入，避免硬顶造成针体弯曲。建模时先从绝缘基座的端面针位布局入手，四根插针的中心圆、针径和相邻间距必须与母端严格对应，任何一个针位角度偏差都会导致互配失败；

　　插针根部嵌入绝缘本体的段落要保留定位台阶，不能只画外露圆柱，否则后续出工程图时无法表达压接或灌封固定关系。外壳部分采用阶梯回转结构，前端大直径段加工外螺纹，螺纹起止位置留出退刀光面，螺纹后方的环形凸肩承担对接轴向限位，母座旋紧后端面压合在该凸肩上，既控制插针插入深度，也让密封垫圈有稳定压缩面。外壳中后段的滚花或防滑棱在三维中不能省略，这是现场徒手旋合时的主要受力面，棱纹高度、节距要兼顾手感和外壳壁厚，滚花下方保留圆柱光面，便于线缆护套或尾帽装配。尾部出线区域设计成渐缩口径，适配不同外径的橡套电缆，尾帽旋紧后挤压内部密封圈，把电缆外被抱紧，维持接线腔体的防尘能力。安装边界上，需要重点核对插头最大外圆直径与对接母座的预留孔位，

　　螺纹有效旋合长度决定了面板后方必须留出的操作空间，插针顶端到外壳端面的突出量要控制在规范区间内：突出过多，对接前插针容易受磕碰；突出过少，螺纹锁紧后针孔接触长度不足。针体端面与外壳前端面之间的距离关系也很关键，要保证螺纹开始啮合时插针尚未进入插孔，待螺纹导向扶正后再完成电气接触，减少插针侧面刮擦。在整机布局阶段，这类插头通常布置在设备侧壁或检修门附近，周围要预留手指旋拧空间，避免紧挨线槽、阀组导致扳手无法进入；多只插头并排安装时，按针位编号错开排列，电缆出线方向保持一致，既方便走线绑扎，也能防止相邻插头电缆互相干涉。结构校核时还要关注绝缘本体与金属外壳的同轴度，插针若相对外壳偏心，长期插拔会使母端插孔单侧磨损，接触电阻上升；

　　外壳壁厚在螺纹牙底处最薄，建模时要测量牙底剩余壁厚，保证压铸或车削加工后强度足够，拧紧扭矩下不会开裂。对于需要在振动环境工作的设备，可在对接端面增加平垫圈，螺纹旋合后利用垫圈填充端面间隙，抑制松动；接线腔体内部预留焊线杯或螺钉压线空间，导线弯折半径不能被尾帽压死，装配后电缆承受外拉力时，力量由尾夹承担而不是直接传到焊点。三维模型把回转外壳、独立插针、绝缘基座、尾端结构分层建模，既能单独导出零件图加工，也能在总装中检查与母座对插的全过程干涉，对选型人员确认开孔尺寸、工艺人员规划装配顺序都有直接参考价值。
