Arduino四路继电器控制板结构设计

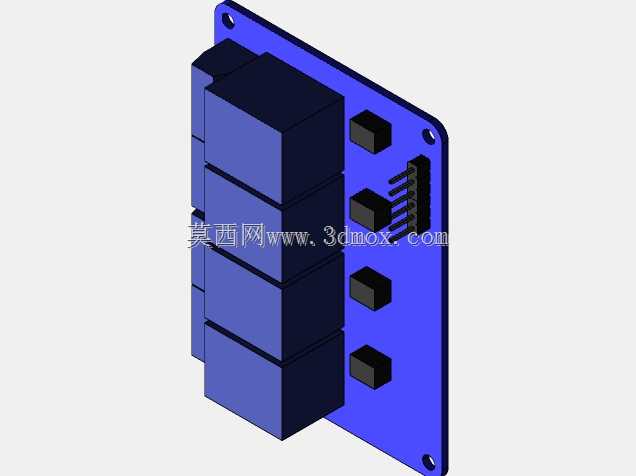

　　这块四路继电器控制板的三维结构，围绕小型自动化电控柜、实验台架、创客设备以及低压负载切换场景搭建，核心作用是把主控板输出的弱电平信号转换为可带载的开关触点动作，让单片机侧的3.3V或5V逻辑信号能够安全控制灯具、小电机、电磁阀、报警器等外接回路。板体采用蓝色基板加直立继电器排布的方案，四个继电器沿板长方向依次叠放，线圈与触点腔体做成独立方块结构，既保留了继电器自身的绝缘隔离高度，也让强电接线端和弱电信号端在空间上形成明确分区。

　　从布局思路看，继电器本体占据基板左侧主要区域，每一路的驱动三极管、状态指示元件、限流电阻和续流二极管布置在基板右侧靠近信号排针的位置，信号输入排针集中在板边，接线顺序按照VCC、GND与多路控制引脚依次排列，调试时可以直接通过杜邦线接入主控板。板上预留的四个安装孔分布在基板边角，孔位避开铜箔走线和元件焊盘，安装时可使用铜柱或螺钉固定在亚克力支架、电控箱安装板或设备内壁上；孔边保留足够的螺钉头避让空间，避免装配后螺钉压住周边元件。

　　外形边界上，继电器方块的高度决定了整板最高轮廓，右侧贴片元件高度明显低于继电器本体，因此在整机堆叠时，板件上方需要优先给继电器区域留出散热与插拔维护空间。基板右侧的信号排针沿板边竖直引出，针脚间距按照标准排针间距设计，外接端子不会与板上黑色方块状驱动元件发生干涉。继电器顶部的触点接线侧朝向便于接线的方向，实际柜内布置时，强电导线可从板侧引入，弱电排线从另一侧走线，强弱电分离后能减少线圈动作时对信号线的干扰。

　　功能特性方面，每一路继电器都包含线圈驱动、触点输出和动作指示链路，控制信号送入后经三极管放大驱动线圈，线圈断电瞬间的反向电动势由续流回路释放，可降低主控引脚被反向电压冲击的风险。继电器触点支持常开、常闭回路切换，模型中把继电器外壳的分层面、驱动元件的矩形体、排针的圆柱针脚以及基板安装孔都做了独立结构表达，装配检查时可以直观判断元件之间的最小间隙。

　　在设备选型和结构校核中，这类模块常被放在小型控制柜的DIN导轨附近或实验面板背面，三维建模时需要重点核对三处边界：一是继电器本体外侧到柜门的距离，保证柜门关闭后不压元件；二是信号排针外侧到线束折弯区的距离，避免杜邦线插头过度弯折；三是安装孔中心到板边的距离，保证螺钉固定时基板不出现悬臂变形。基板上黑色驱动元件沿信号路径排列，外形虽小，但在热分布上靠近继电器线圈驱动回路，长时间多路同时吸合时，周边应保留自然对流空隙，不建议把该模块紧贴密闭槽内安装。

　　对于结构设计人员来说，该模型的价值不只是呈现一块电路板外观，而是把电控模块在整机中的安装姿态、接线方向、元件高度差和维护空间统一表达出来。做设备布局时，可以直接把它作为低压控制回路中的开关执行部件，与单片机控制板、电源模块、端子排和外部负载进行位置干涉检查；做面板设计时，也能依据继电器顶部轮廓和基板孔位确定固定支架形状，使弱电控制部分在装配后走线清晰、检修方便、触点回路与信号回路互不干扰。
