200W降压Buck电源转换模块外壳结构

　　这套结构围绕中小功率直流降压变换场景展开，主体是一只带通风孔的金属防护壳体，内部容纳Buck功率变换板、功率半导体、电感、电容以及输入输出连接区域。它适用于工业控制柜、通信设备供电、实验平台、车载低压系统和自动化设备内部的直流电压转换，把较高的直流母线电压稳定降到后级电路所需电压，为控制板、传感器、继电器模组、风扇或小型执行器件提供受控电源。

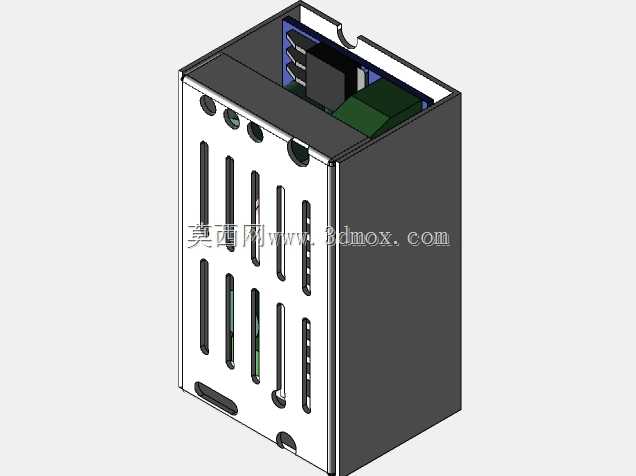

　　从结构布置看，外壳采用近似长方体的封闭盒体形式，一侧面板布置多组长条通风孔和圆孔，形成自然对流通道。功率器件工作时产生的热量可以通过板载铜箔、器件本体、壳体内部空气流动以及面板开孔向外散出，避免在密闭空间内形成热积聚。前面板的开孔并非单纯装饰：长槽对应主要发热区域，圆孔兼顾装配、观察和局部气流组织，底部还预留长形开口，可用于接线、固定或避让连接器。

　　内部空间按照电气功能分区处理。功率开关、整流器件、储能电感和滤波电容属于强干扰、大电流回路，在模型中集中靠壳体一侧布置，有利于缩短功率环路，降低开关噪声对控制信号的影响。控制与驱动部分靠近功率器件但保持边界，输入输出连接位置则顺着壳体端部展开，方便整机布线。壳体侧壁和盖板形成机械防护，既能减少灰尘、异物和误触碰，也能在一定程度上约束电磁辐射向外扩散。

　　设计这类模块时，不能只把电路板塞进盒子里。首先要确认功率器件的高度、电解电容直径、电感体积以及接插件插拔方向，再反推壳体内腔净高和安装间隙。盒体边缘需要预留折弯壁厚、螺钉柱或卡扣位置，面板与内部PCB之间要保留绝缘距离，防止高压输入侧与金属壳体接触。若用于通信机柜或工业设备，还要考虑振动条件下电容、电感等较重元件的支撑方式，避免仅靠焊点承受长期应力。

　　外形边界上，该模块属于紧凑型独立电源单元，适合导轨附近、设备侧板、控制柜空闲腔体内安装。壳体立面较窄，深度方向容纳主板和功率元件，正面通风面积较大；在整机布局时，应避免把通风面紧贴线槽、线束或其他封闭板件，至少保留进气和出气空间。若设备内部采用横向风道，可将通风槽方向与风道走向协调，使外部气流掠过开孔区域；若依靠自然对流，则应让长槽方向尽量顺应热空气上升路径。

　　安装接口需要结合实际壳体底面和端部结构确定。模型中可见面板开孔、端部开口和内部元件占位，结构工程师在细化时可补充底板固定孔、绝缘垫片、接地螺钉、压线板以及连接器防呆特征。对于200W等级的Buck模块，输入电流随输入电压不同会有明显变化，低压大电流输出侧的铜排或线材折弯半径必须提前校核，不能在壳体装配后再强行压线。

　　该结构的实用价值在于把电气原理、热管理和装配维护统一到一个小型壳体中。它不是简单的外观件，而是功率电子模块的机械载体：外壳承担防护、散热风道、安装定位和电磁边界作用，内部元件分区决定了生产装配顺序，面板开孔则直接关系长期满载温升。建模时需要保留PCB轮廓、最高元件包络、接插件位置和壳体壁厚，以便后续进行干涉检查、开孔调整和整机布置。对于需要集成直流降压电源的设备，这种模块化壳体方案能够减少现场接线混乱，提高电源单元的可替换性，并让维护人员在不触碰主回路的情况下完成状态检查和更换。
