轴流风力驱动能量转换叶轮结构

　　该结构围绕低速气流捕获与旋转机械能输出进行布置，主体由长筒形导流外壳和端部三叶式叶轮组成，适用于小型风力取能、管道余压回收、通风管路辅助驱动以及教学演示中的流体—机械能量转换场景。在实际工程中，这类构件常被嵌入狭长流道或置于迎风通道内，气流沿筒体轴向进入，经过叶片前缘后被分割并改变流向，叶片承受压差与冲量作用，从而带动中心轮毂旋转，把流体中的动能转化为轴端可利用的机械功。

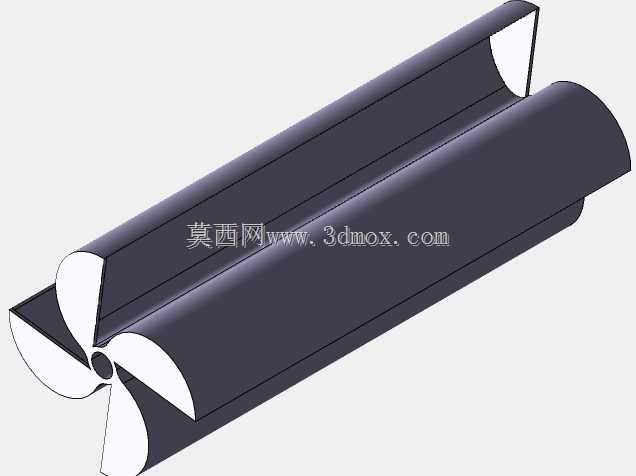

　　外形上，模型采用平行双筒视觉表达，重点呈现筒体与叶轮之间的装配关系。长筒部分承担导流和约束流场的作用，可减少气流径向扩散，使来流更集中地作用于叶轮流道；端部开放截面便于观察内部叶片与轮毂的位置。三叶叶轮位于筒体一端，叶片从中心轮毂向外缘延展，叶根过渡圆润，叶尖靠近筒壁，形成较小的叶顶间隙。这样的布置能够在有限直径下提高叶片扫掠面积，同时避免叶尖与壳体发生运动干涉。

　　从设计思路看，叶片并非简单平板，而是具有一定扭转和包络形态。靠近轮毂处叶片弦向较宽、安装角偏大，以适应较低的局部线速度；靠近外缘处线速度较高，叶片角度相应收敛，使不同半径位置的气流攻角更接近合理范围。该处理有利于降低入口冲击损失，改善沿叶高方向的做功均匀性。三叶方案在结构平衡性、制造成本和气动稳定性之间取折中：相比两叶结构，其旋转脉动更小；相比多叶结构，其叶片间堵塞较轻，适合轴向流速较稳定的场合。

　　安装边界方面，筒体的外圆柱面可作为主要定位基准，在设备中通过支架、抱箍或法兰段固定。叶轮中心孔需要与输出轴、微型发电机轴或测速轴连接，建模时应重点控制轮毂内孔、键槽或紧固面与筒体轴线的同轴度。叶尖与内壁之间应保留均匀间隙，间隙过小会因制造误差、热变形或振动产生擦碰，间隙过大则会造成回流泄漏，降低能量转换效率。筒体长度并非单纯外观尺寸，它直接影响入口整流效果和出口尾流发展；过短会使来流紊乱，过长则增加摩擦阻力和结构重量。

　　在结构校核中，需要关注叶片根部的弯曲应力、轮毂与轴连接部位的扭矩传递，以及筒体在支承点处的刚度。叶片受离心力和气动力联合作用，叶根区域是应力集中位置，圆角过渡和厚度渐变不能省略。若用于户外取能，还应考虑侧向风、雨滴、粉尘和温差对轴承及连接部位的影响；若安装在管道内，则需核对流速、压力损失和检修空间。模型在三维表达中保留了壳体剖切与叶轮外露形态，便于设计者检查叶片旋向、流道开口、轴系位置和装配间隙，也为后续工程细化中的轴承选型、支座设计和气动性能分析提供了清晰的结构基础。
