力士乐FS1标准滑块式螺母安装基座

　　该零件对应ISO 4762标准内六角圆柱头螺钉的配套安装基座，属于博世力士乐FS1系列型材框架体系里的预置滑块螺母承载座，在工业铝型材框架搭建场景中使用频率极高。日常在自动化生产线外围防护围栏、设备操作工位台架、物料流转接驳货架、检测仪器固定支架这类装配场景里，普通后置螺母需要在型材裁切完成后从端面槽口穿入，后期改造加装点位时必须拆解相邻段型材，运维调整效率极低，这种带阶梯卡位的滑块式基座可以直接从铝型材的T型槽任意侧向位置卡入，沿槽道滑动到指定锁紧点位后，配合对应规格的内六角螺钉完成锁紧，不需要对型材做二次钻孔、攻丝加工，也不会破坏铝型材表面的阳极氧化防护层。

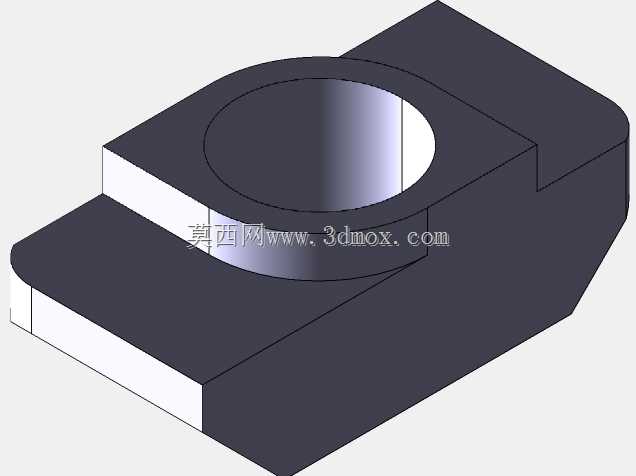

　　从结构设计逻辑来看，零件整体采用阶梯方块式外形，下半部分为窄边卡位段，尺寸完全适配工业铝型材T型槽的内部槽宽，卡入槽内后两侧台阶面直接贴合T型槽的内侧限位肩，承受螺钉锁紧时的周向扭矩，不会随螺钉转动发生跟转；上半部分为宽边承压段，台阶面压合在铝型材槽口的外端面，锁紧后承压面积远大于普通薄片滑块螺母，单点锁紧的抗侧向拉拔能力更强，在设备运行存在持续振动的工况下，不容易出现螺母松脱、滑移错位的问题。零件中心加工贯通的同轴圆孔，孔段下部为光面导向段，上部为内螺纹啮合段，螺钉从外侧被固定件的穿钉孔穿入后，先经过光面段完成径向对位，再和螺纹段啮合，即使安装时螺钉和基座存在小幅偏心，光面孔也能引导螺钉顺利入扣，避免斜向拧入造成螺纹乱牙。

　　建模过程中首先以铝型材T型槽的实测槽腔尺寸作为基准，先拉伸出下半部分卡位方块，保证卡位段和槽腔侧壁的单边间隙控制在0.2~0.3mm，既可以沿槽顺畅滑动，又不会出现径向旷量；之后叠加拉伸上半部分承压方块，两个方块的衔接台阶处做0.5mm的倒角避让，避免零件注塑或者机加工完成后出现毛刺飞边，导致卡入槽道时出现卡滞。中心贯通孔先完成光面段的钻削特征建模，再按照选用的公制螺纹规格绘制内螺纹牙型，螺纹段的有效啮合长度设置为螺钉公称直径的1.2~1.5倍，保证螺纹啮合圈数足够，锁紧时不会出现螺纹滑牙。零件所有外露棱边都做了小尺寸倒钝处理，没有尖锐尖角，装配时操作人员手动推送滑块沿槽移动不会划伤手部。

　　安装边界方面，该基座完全内嵌在铝型材的T型槽腔内部，安装完成后零件上表面和铝型材槽口端面基本齐平，不会突出型材表面，外接的钣金封板、亚克力防护板、传感器安装支架可以直接平贴在型材外表面，不需要额外加工避让沉孔。相邻两个安装点位的中心距只需要匹配被固定件的穿钉孔间距即可，滑块可以沿槽任意调整位置，适配不同规格的外购件安装孔位，不需要在型材设计阶段就提前锁定所有螺母的预置位置。在框架后期运维改造时，只需要松开对应点位的螺钉，就可以把滑块沿槽移动到新的锁紧位置，或者从槽道的开口端直接取出更换，整个调整过程不需要拆解已装配完成的框架结构。针对有冲击载荷的应用场景，该基座的承压台阶面和型材槽肩的接触面积经过加大设计，螺钉按标准扭矩锁紧后，台阶面产生的静摩擦力可以承担大部分横向剪切力，螺纹副主要提供轴向锁紧力，受力分配更合理，长期使用下螺纹不易发生塑性变形。零件的外形没有复杂曲面特征，加工工艺性好，既可以采用碳钢切削加工后表面发黑处理，也可以采用高强度工程塑料注塑成型，分别适配高承载金属框架和轻量化防静电工作台架的不同使用需求。
