ISO4762内六角圆柱头螺钉标准件

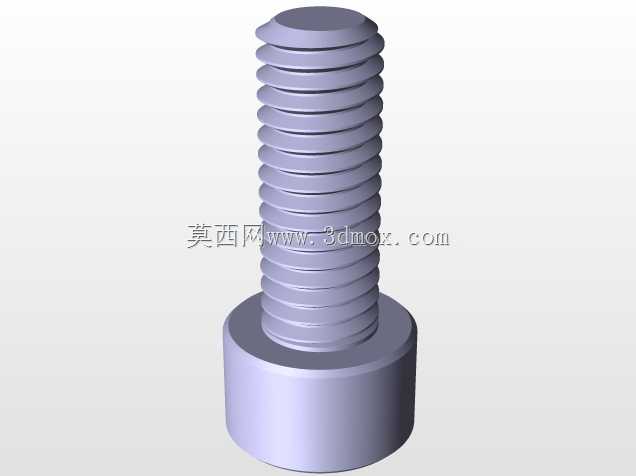

　　在自动化装配线、机床夹具、模具模架以及各类工业设备的结构连接中，内六角圆柱头螺钉是出现频率极高的一类紧固件。图中这款螺钉对应ISO 4762标准，也就是工程现场常说的杯头内六角螺丝，其头部为低矮圆柱形态，驱动方式采用内六角孔，配合六角扳手即可完成拧紧与拆卸。这类螺钉之所以在紧凑结构里被大量选用，核心原因在于圆柱头可以沉入预制的沉孔之中，安装完成后头部不高出被连接件表面，既避免了突出头部与周边运动部件发生干涉，也让设备外表面保持平整，便于后续护罩、盖板的贴合安装。

　　从实际装配场景来看，内六角驱动相比开槽或十字槽有着明显优势：六角扳手与螺钉头部是六个面同时接触，拧紧时受力分布均匀，能够传递较大的扭矩而不易打滑、拧毛槽口，这在需要较高预紧力的钢件连接、液压阀块安装以及导轨压板固定中尤为关键。现场维修时，即便螺钉所处位置空间狭窄，只要内六角扳手能够沿轴向伸入，就能完成操作，不像外六角螺栓那样需要在头部周围预留扳手摆动的侧向空间。

　　建模时需要重点还原的结构特征集中在几个部位。螺杆部分为连续的三角形外螺纹，牙型轮廓、螺距与大径小径的比例需要符合对应公称直径的标准数值，螺纹收尾处通常带有一段不完整牙型的过渡，靠近头部则有光杆或全螺纹的区别，本模型呈现的是全螺纹形态，螺杆从头部下端面一直延伸到端部。头部下端面与螺杆衔接处有一圈清晰的承靠面，拧紧时这个环形端面直接压在沉孔底面或被连接件表面，预紧力通过它均匀传递。圆柱头顶面中心是内六角凹孔，孔深与对边尺寸决定了扳手的插入深度和承载能力，建模时凹孔底部一般带轻微的锥角，这是实际冷镦或机加工工艺留下的结构，并非尖锐直角。

　　外形尺寸与安装边界方面，选型时工程师首先确认的是公称直径与螺距，再根据被连接件总厚度确定螺杆长度，保证拧紧后螺纹有足够的啮合扣数，通常钢件连接建议啮合长度不小于直径的一倍左右，铝件等软材料则要适当增加。头部直径与头部高度是规划沉孔的直接依据：安装孔需要加工出一段与圆柱头间隙配合的大径沉孔，沉孔深度略大于头部高度，让头部完全埋入；沉孔底面与螺杆通孔之间要保证同轴，否则拧紧时头部承靠面会偏压，造成附加弯矩。内六角孔的对边尺寸决定了选配扳手的规格，空间受限时还可以选用球头内六角扳手，允许一定角度斜插操作，但球头扳手传递扭矩的能力略低于平头，大扭矩工况仍建议使用平直端头。

　　设计思路上，这类标准件并不追求外观造型的变化，而是把所有几何参数约束在标准规定的系列之内，目的是保证全球不同厂商生产的同规格螺钉具有互换性。设备设计人员选用时无需自行绘制每个细节，直接调用标准件模型即可，但在三维装配中仍需核对螺钉长度与通孔、螺纹孔深度的匹配：螺纹孔底部要预留退刀空间，不能让螺钉端部顶到孔底造成假拧紧；穿过两个以上零件时，通孔直径要略大于螺纹大径，避免螺杆与孔壁干涉。承载层面，圆柱头螺钉适合沿轴向施加预紧力，靠被连接件之间的摩擦力抵抗横向载荷，若承受较大剪切或频繁交变载荷，还需配合定位销分担剪力，螺钉本身主要负责提供夹紧力。表面处理上常见发黑、镀锌等方式，对应不同的防锈与外观需求，模型本身的几何形态则不受处理工艺影响，结构工程师在装配体中布置这类紧固件时，留出扳手操作空间、核对沉孔边界与干涉情况，是保证后续装配与维护顺利的关键环节。
