博世力士乐铝制直角角节点连接支架

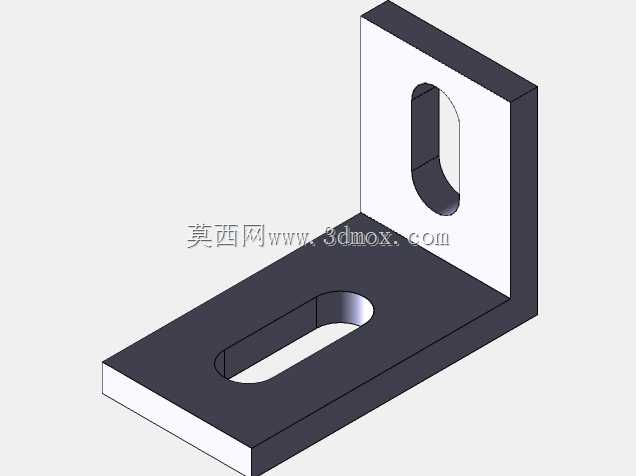

　　该直角角节点板属于工业铝型材框架系统中的基础连接构件，对应博世力士乐6系列槽宽型材的配套安装节点，整体采用L型折弯一体成型结构，两个互相垂直的安装面分别承担水平与竖直方向的型材对接定位功能，在自动化生产线外围防护围栏、设备操作台架、物料周转货架、检测工位工装台这类需要快速拼装的框架结构中使用频率极高。

　　从实际装配场景来看，这类角件不需要在型材端面做复杂的铣削加工，也不需要额外焊接支座，现场组装时仅需将T型螺栓卡入铝型材的T型槽内，螺栓穿过角板上的安装孔后锁紧螺母即可完成两根垂直排布型材的固定，大幅降低框架搭建的加工成本与装配工时。两个安装面上均设计了长圆形腰型孔，而非传统的圆形固定孔，这一设计给现场安装留出了充足的调整余量：当型材下料长度存在小幅公差、或者框架拼装过程中出现孔位对位偏差时，螺栓可以沿腰孔的长轴方向滑动调整，不需要扩孔或者返工修配，同时在设备后期维护需要微调框架间距、张紧防护面板时，松开螺母即可小幅移动连接件位置，调整到位后重新锁紧即可，适配现场施工的各种偏差工况。

　　结构设计上，角板的两个垂直立面保持足够的板厚来承受连接部位的剪切与弯矩载荷，当框架受到侧向推力、设备运行产生振动或者台面上放置偏重工件时，L型的直角结构可以把水平方向的载荷直接传递到垂直型材上，避免型材对接处出现应力集中变形。板材的折弯内角做了适配铝型材圆角的避让处理，拼装时角件的内直角可以完全贴紧两根型材的相邻外表面，不会出现因型材边角圆角干涉导致角件无法贴合、锁紧后出现虚位的问题。折弯外角保留平整的直角过渡，外表面无突出结构，不会和外围安装的钣金护板、有机玻璃挡板发生干涉。

　　安装边界方面，该角节点板适配6系列工业铝型材的槽口尺寸，腰孔的宽度匹配对应规格T型螺栓的螺杆直径，孔的长度方向沿型材的槽道延伸方向布置，调整行程覆盖该系列型材常用的安装孔位公差范围。角板的两个翼面长度与宽度均匹配对应型材的端面截面尺寸，安装后角件不会突出型材的外轮廓表面，框架外侧保持平整，既方便后续安装门板、封板，也避免突出棱角带来的安全隐患。材质选用铝合金板材，整体重量远低于钢制焊接角座，整台框架拼装完成后总重更低，方便设备整体移位与转运，同时铝合金本身的抗锈蚀能力强，在车间潮湿环境、有少量切削液飞溅的加工工位使用也不会出现锈迹污染型材表面的问题，表面阳极氧化处理后和铝型材的外观质感保持一致，框架整体外观整洁统一。

　　在框架受力传递逻辑上，这类角节点通常布置在框架的四个底角、层板支撑位、立柱与横梁交接的节点位置，多个角件共同分担框架的整体载荷，相比仅靠型材端面抵紧的连接方式，带角板的连接结构抗扭转能力更强，当框架受到侧向碰撞时，连接位置不会轻易脱开，长期运行后螺栓也不易因为振动出现松脱。建模过程中需要重点保证两个安装面的垂直度公差，腰孔的两端半圆轮廓与直边段相切顺滑，折弯处的圆角半径与实际板材折弯工艺匹配，同时预留出螺栓头部、螺母的锁紧操作空间，避免出现虚拟装配时无干涉、实际现场扳手无法伸入锁紧的问题。
