博世力士乐半圆弧可调旋转安装支架

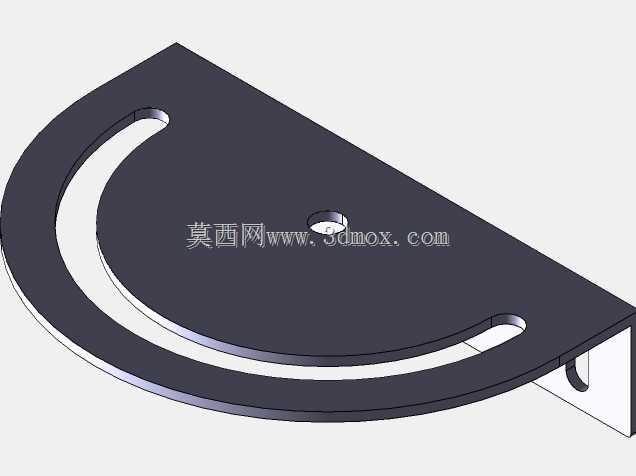

　　这款半圆弧式旋转安装支架，常见于自动化产线工位、流水线检测台以及小型工装夹具的角度调节环节，主要承担被安装部件的水平回转定位与支撑任务。支架主体采用半圆扇形钣金折弯成型，盘面开设一条同心弧形长槽与中心定位孔，构成典型的中心回转加圆弧导向的调节结构。中心孔用于穿入回转轴或定位螺栓，作为整个支架旋转的几何基准；弧形长槽则配合锁紧螺钉，在支架绕中心转过所需角度后实现周向固定，这种结构能在一定角度范围内实现无级调节，调节到位后通过槽内螺栓压紧即可锁定位置，避免工作过程中发生偏转。

　　从结构布局看，扇形盘面提供了较大的安装贴合面，便于在上方固定传感器、小型阀块、气动元件或轻型操作面板；盘体边缘向下折弯出侧壁，端部带有安装耳板与通孔，可将整个支架固定在机架型材、设备台面或立柱上。折弯侧壁不仅增强了薄板件的抗弯刚度，也使支架与安装基面之间留出必要的间隙，方便螺栓从下方穿入锁紧。弧形槽的两端做了圆弧过渡，槽宽与所选紧固件直径匹配，既保证螺钉能顺畅沿槽滑动，又控制了配合间隙，减少调节后的窜动。

　　设计这类支架时，首先要确定回转中心与调节行程。中心孔位置决定了旋转基准，弧形槽的半径和包角则直接限制可调角度范围，槽的起始与终止角度对应左右两个极限工位，需要结合现场被连接件的布线、管路走向以及相邻部件的干涉边界来设定。盘面外径要兼顾安装面积与整体占地，半径过小会导致弧形槽导向长度不足、锁紧后稳定性差，半径过大则浪费材料并增加与周边结构干涉的风险。板厚选择需要根据承载部件重量、悬臂长度以及振动工况校核，薄板可通过折弯翻边提升刚性，厚板则需注意开槽后局部强度。

　　安装边界方面，支架底部折弯耳板的孔位决定了与机架连接的螺栓规格和间距，建模时需保证安装孔中心到盘体边缘、到弧形槽之间留有足够的边距，防止锁紧时局部变形或撕裂。中心孔与弧形槽应保持严格同轴，否则旋转过程中会出现螺钉卡滞、槽壁偏磨的问题；弧形槽的中心线半径公差、槽宽公差以及中心孔的位置度，都需要在工程图中明确标注。盘面平面度直接影响被安装元件的贴合效果，折弯后需控制翘曲，必要时在盘面增加压筋或局部沉台来提高刚性。

　　实际使用中，这类支架多用于需要频繁变换朝向的轻型负载场合，例如视觉相机角度调整、光电传感器朝向校准、操作盒倾斜安装以及小型导料机构的方位微调。调节时先松开弧形槽内锁紧件，绕中心孔转动支架至目标角度，再拧紧螺栓，依靠摩擦力与槽壁定位共同保持姿态。相比多孔位档位调节，弧形长槽能够锁定任意中间角度，对位更灵活；相比完整圆盘回转支座，半扇形结构在满足调节范围的前提下减轻了重量、缩小了轮廓，更适合安装空间受限、只需在一定扇形区域内回转的场景。建模过程中需重点还原钣金壁厚、折弯半径、槽孔特征以及耳板安装孔的相对位置，确保装配时中心回转与圆弧导向关系准确，干涉检查时要预留螺栓头、垫圈以及工具操作空间。
