博世力士乐40×40型材角向扣板

　　该角向扣板用于工业铝型材框架的直角拼接工位，在自动化生产线外围防护围栏、设备操作台骨架、物料周转料架以及模块化工作站搭建场景中承担型材端面转角的定位与封接作用。现场装配时，工人将两块40×40规格的工业铝型材按90度正交排布，扣板嵌入两根型材相邻的端面槽腔，依托扣板两侧伸出的卡位凸台卡入型材的标准槽道，无需额外在型材侧壁打孔攻丝，即可快速完成转角处的预固定，后续搭配内置角件或螺栓锁紧后，能够抵消框架受侧向推力时转角位置产生的张开形变，避免直角拼接处出现缝隙错位。

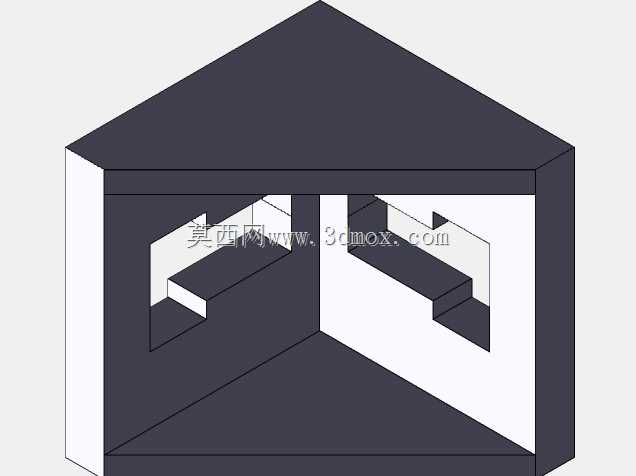

　　从结构设计思路来看，这款扣板采用盒式包覆构型，整体为直角弯折的罩体结构，两个互相垂直的侧壁分别对应两根正交型材的外露端面，侧壁内侧预留的凸台轮廓完全匹配力士乐40系列铝型材的槽口截面，凸台的卡位台阶做了让位倒角，装配时可顺着型材槽口滑入，不会出现硬卡刮蹭型材阳极氧化表面的问题。扣板的内腔深度经过核算，扣合后侧壁边缘恰好贴合型材的外表面，不会突出型材基准面，后续在框架外侧安装门板、亚克力防护板或者钣金封板时，封板可以平整贴附在型材表面，不会被扣板边缘顶起产生间隙。

　　在安装边界方面，这款扣板适配的型材截面外轮廓为40mm×40mm，扣板两个垂直方向的包覆边长与型材端面尺寸匹配，转角处的弯折圆角避开了铝型材挤压成型时内角的工艺圆角，不会出现扣板无法完全扣合到位的情况。扣板上预留的镂空窗口一方面对应型材内部的槽道螺母安装位，扣上扣板之后依然可以透过窗口调整内置滑块螺母的位置，穿入紧固螺栓完成锁紧；另一方面镂空结构减少了扣板本身的材料占用，在框架整体减重的同时，也避免了全封闭罩体在型材端面积存冷凝水的问题，在车间有切削液飞溅、环境湿度较高的工位使用时，积液可以从镂空位置直接排出，不会长期闷在型材端面造成腐蚀。

　　实际产线应用里，这类扣板常和内置角连接件配合使用：内置角件藏在型材槽腔内部承担主要的结构拉接载荷，扣板从外侧包覆转角位置，既遮挡了内部的角件与螺栓端头，让框架外观整洁无突出紧固件，也能在设备日常运维擦拭、人员靠近走动时，避免外露的螺栓棱角刮碰管线或者操作人员。针对多段型材拼接的大型框架，转角扣板还可以作为预装定位工装，框架预搭阶段先把所有转角扣板扣在对应型材端面上，快速框定整个机架的外形轮廓，调整型材之间的垂直度与间距之后再逐一锁紧螺栓，大幅降低了大型铝型材框架拼装时的对位难度，不需要额外借助直角尺反复校准每一处转角，有效提升模块化框架的装配效率。扣板的壁厚设计兼顾了结构刚性与卡扣弹性，装配时侧壁可以产生微量形变让凸台顺利卡入槽位，卡入后回弹保持张紧力，不会在设备运行产生的低频振动下出现松脱异响。
