SHT型双导向线性滑台模组结构

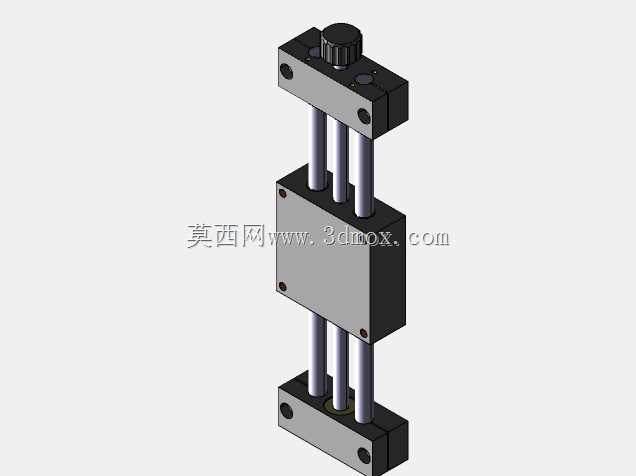

　　这套线性滑台连杆机构在自动化产线里属于很典型的小行程直线执行单元，常见于检测工位的探针升降、小型物料推送、标签贴合压头、视觉相机焦距微调以及工装夹具的换位动作场景。它没有采用滚珠丝杠或者同步带那种复杂传动构型，而是依托三根平行光轴作为导向支撑，配合上下两端的固定安装座与中部滑动承载块，把直线运动的导向刚性和安装便利性做了平衡。

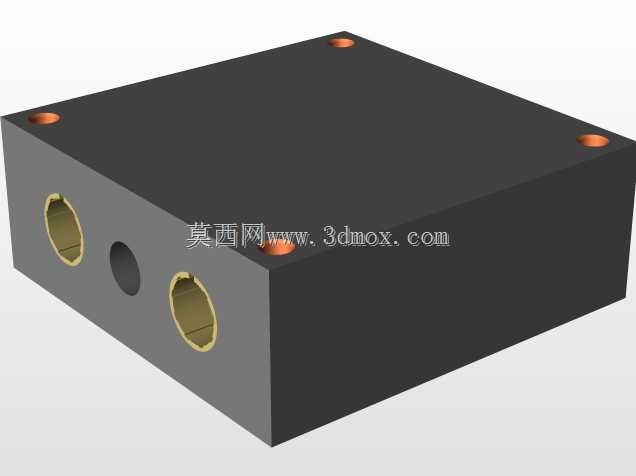

　　从实际装配逻辑看，三根导向光轴沿滑台运动方向平行布置，两端分别锁附在底部基准安装板和顶部限位端板上，光轴与端板之间通过轴孔定位、侧面紧定螺钉锁紧，装配时可以先把三根光轴穿入中部滑动块的对应轴承孔，再对齐两端安装座的孔位，逐步拧紧紧定螺钉，最后校验滑动块全程推拉的顺滑度，避免光轴平行度偏差造成卡滞。中部滑动块内部集成了对应规格的Drylin系列工程塑料线性轴承，这类轴承不需要额外加注润滑脂，运行时无油雾溢出，在食品包装、医药分拣、无尘电子装配这类对洁净度有要求的工位上适配性很好，同时工程塑料材质自身具备减震降噪特性，高速往复动作时的冲击噪音远低于金属直线轴承搭配钢光轴的组合。

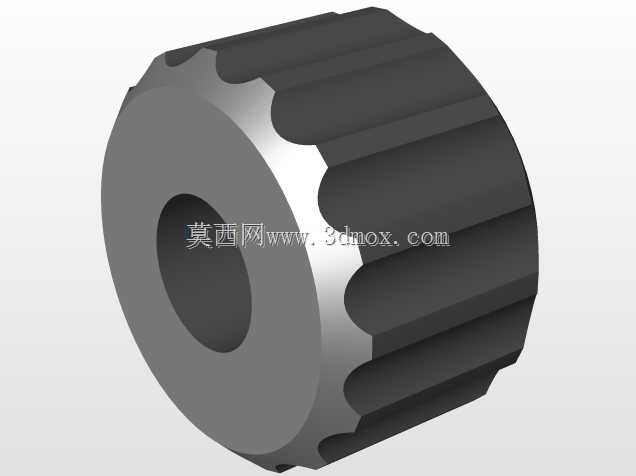

　　顶部端板上预留了调节旋钮安装位，这个旋钮一般配合微调螺杆使用，当滑台用于手动调距、工位标定场景时，旋转旋钮即可带动中部滑动块沿光轴做精确的小距离位移，旋钮侧方的锁止结构可以在调整到位后固定滑台位置，防止设备运行振动导致位置漂移。如果接入自动化驱动，也可以把顶部旋钮替换成气动接头或者小型伺服电机连接座，直接把滑动块作为执行输出端，外接气缸、电动推杆就能实现自动往复动作，改装拓展的冗余度在设计阶段就已经预留出来。

　　外形安装边界方面，整套机构的整体轮廓呈立式长条形，底部安装板为矩形结构，四个角位加工有沉头安装孔，可以直接用内六角螺丝固定在设备铝型材框架或者工装基板上，安装孔的孔距按照常规工业铝型材的槽口间距做了匹配，不需要额外加工转接板就能完成装夹。上下端板的侧向都设计了凸台定位面，当多组滑台并排布置在多工位转盘或者排布线体上时，凸台可以作为相邻模组的定位基准，快速保证多个滑台的导向方向平行度，减少逐台校准的工时。中部滑动块的正面和侧面都预留了螺纹安装孔，用来固定待驱动的负载，比如吸嘴、压头、检测传感器、小型夹爪都可以直接锁附在滑动块上，不需要额外设计过渡连接支架。

　　设计这套结构的时候，核心考量首先是导向刚性：三根光轴呈三角形分布，相比单根或双根光轴的导向方案，三角形布局天然具备抗扭转能力，当滑动块上的负载存在偏载——比如夹爪夹持工件后重心偏离滑台中心轴线——三光轴结构可以抵消偏载带来的倾覆力矩，避免滑动块在运动过程中出现偏摆、卡涩。其次是维护成本，免润滑线性轴承的磨损周期在常规轻载工况下可以达到数千小时，磨损后只需要抽出滑动块更换内部的轴承衬套，不需要拆解整个模组的光轴和端板，现场维护更换时间可以控制在十分钟以内。

　　在选型适配的时候，需要先确认工位的需求行程，这套模组的有效行程由三根光轴的长度决定，光轴越长，滑动块的可移动距离越大，但同时要校核光轴的长径比，避免行程过长时光轴自身出现挠曲变形，影响运动精度。负载方面这套结构适配10kg以内的轻载往复动作，动作速度建议控制在每秒1米以内，过高的运动速度会让工程塑料轴承的冲击磨损加快。如果工位存在粉尘、切削液飞溅的场景，可以额外在滑动块两端加装防尘刮片，防止杂物进入轴承配合面划伤光轴表面。整套模型把端板、光轴、滑动块、调节旋钮、紧固件都做了独立的零件拆分，在三维装配环境里可以直接做运动干涉检查，模拟滑动块从下止点到上止点的全行程动作，验证外接负载在运动过程中不会和上下端板、周边设备部件发生碰撞，也可以直接导出工程图用于机加工件的生产下料，光轴这类标准件可以直接按照选型规格采购标准品，缩短整台设备的设计制造周期。
