四路Wago连接器安装固定外壳结构

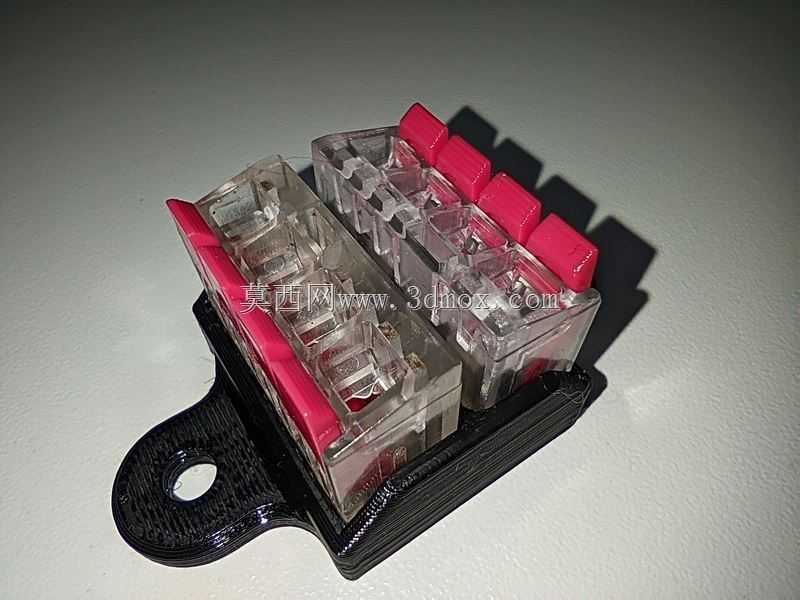

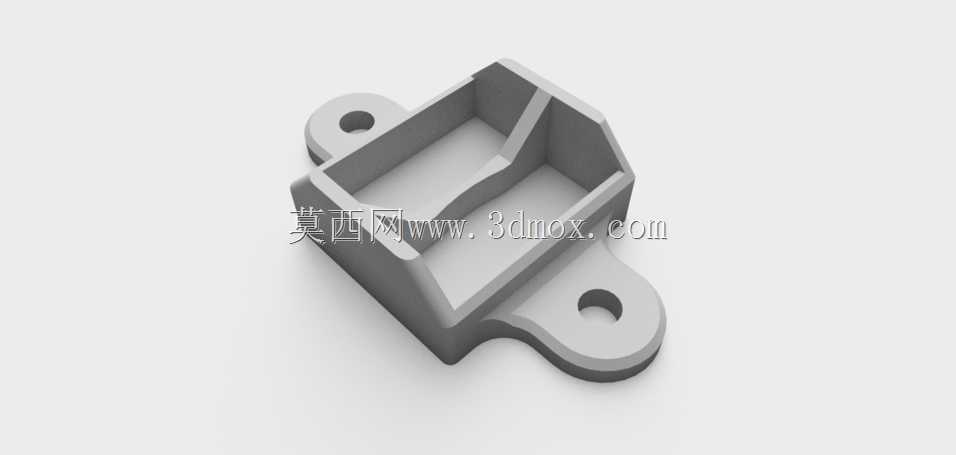

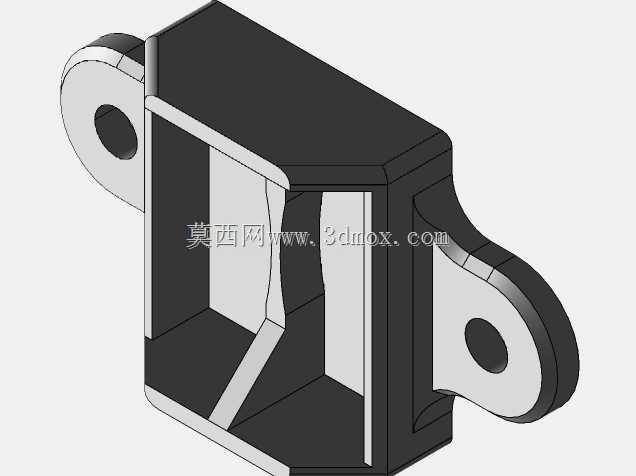

　　在低压电气布线、小型设备电控回路搭建、工控柜内部接线整理的场景里，这类四路接线连接器的固定外壳是很容易被忽略但直接影响布线可靠性的零件。日常做小型自动化设备的电控分装时，经常遇到Wago类弹簧接线端子排没有合适固定位的问题，直接把端子用扎带绑在安装板上，一来后期检修换线时要剪扎带重新固定，二来端子裸露在外，车间里的切削碎屑、灰尘很容易卡进接线按压口，时间久了会出现接触不良的隐患，还有设备运行时的振动长期传导，扎带松脱后端子移位，很容易和周边金属构件碰到引发短路。这个外壳的结构设计刚好对应这些现场痛点，整体采用带侧翼安装耳的槽型结构，内腔做了适配四路Wago连接器的卡位分隔，中间的分隔筋刚好把四个接线位的腔体做了软分隔，

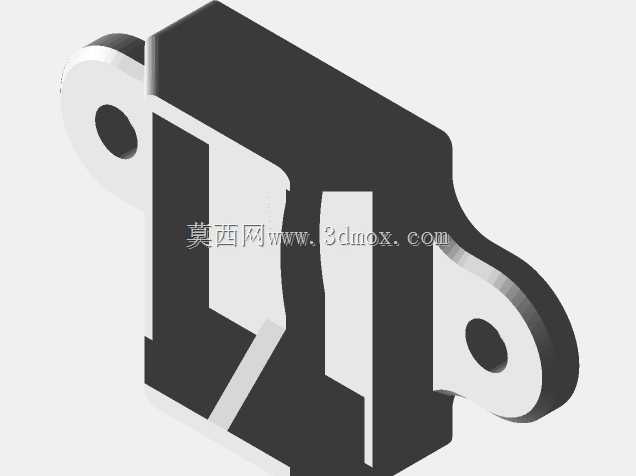

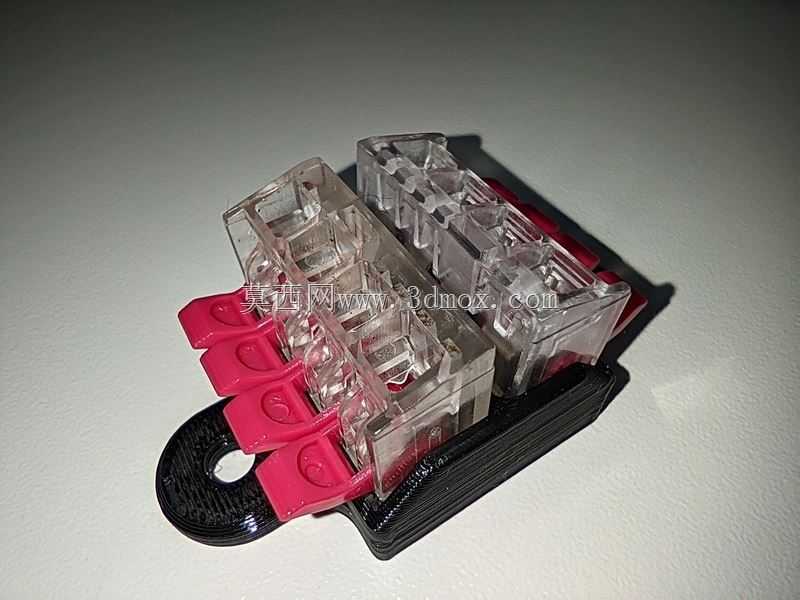

　　既可以把连接器牢牢嵌在壳体内不会窜动，也能避免相邻接线位的导线端头裸露部分意外触碰，降低相间短路的风险。两侧延伸出来的安装耳做了沉头孔设计，适配M3到M4规格的螺栓固定，安装时可以根据安装板的孔位灵活选择固定件，不管是在铝型材电控梁上攻丝固定，还是在薄钢板安装板上用螺母锁紧，都能保证外壳固定后不会因为布线拉扯出现偏移。尺寸参数上，壳体整体长度24.35mm，宽度9.75mm，整体高度15mm，这个尺寸边界刚好适配常规四路Wago弹簧端子的外形，安装后端子的按压操作面完全露在壳体开口外侧，接线和拆线的时候不需要拆下外壳，直接用螺丝刀按压端子的弹簧卡扣就能完成导线插拔，不会因为外壳遮挡影响接线操作。壳体的壁厚做了均匀化处理，

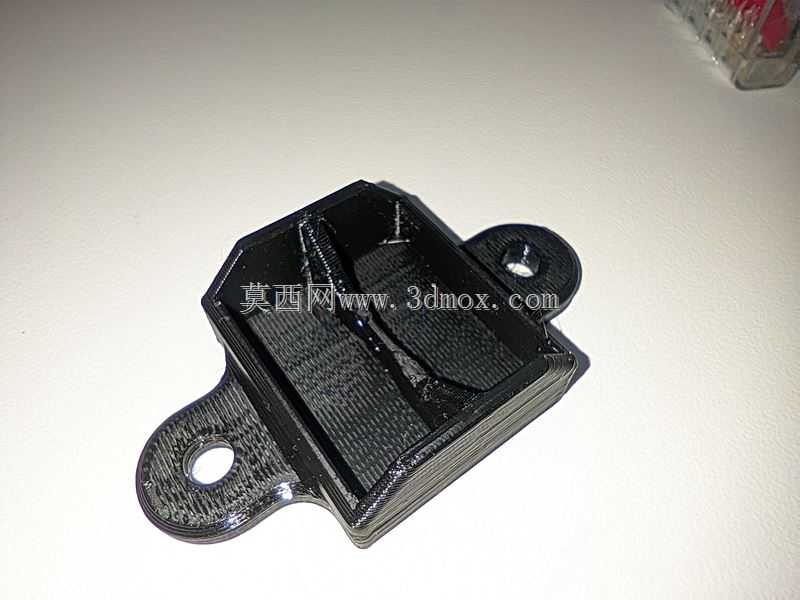

　　不管是用3D打印做小批量验证，还是开模做注塑量产，都能避免壁厚不均导致的缩痕、变形问题，内腔的转角位置都做了小半径圆角过渡，一方面是减少注塑时的应力集中，另一方面也能避免安装连接器时硬棱角刮伤端子的塑料壳体，也能防止布线时刮破导线的绝缘层。在实际设备布线应用里，这类外壳可以把零散的接线端子规整成固定的接线模块，做设备分装的时候可以提前把端子和外壳组装好，完成预接线后整体固定到设备的对应位置，比现场零散固定端子的布线效率提升不少，后期设备维护时，拆开设备外盖就能直接看到规整的接线位，不用在一堆扎带绑着的零散端子里找对应回路。外壳的侧翼安装耳和主体槽身做了加强筋过渡，因为现场接线的时候经常会有拉扯导线的操作，

　　如果安装耳和主体连接位置强度不够，很容易在多次受力后出现断裂，加强筋的设计刚好抵消接线拉扯时的力矩，提升壳体的耐用性。内腔的尺寸预留了0.2mm的装配间隙，连接器装入时不需要额外施力就能卡到位，同时也不会因为间隙过大出现连接器在壳体内晃动的问题，对于不同批次的连接器外形公差也有足够的适配余量，不会出现个别尺寸偏上限的端子装不进去的情况。在小型物联网终端、桌面型自动化设备、低压配电分线模块这类空间紧凑的应用场景里，这个尺寸的外壳不会占用过多安装空间，固定后整体突出安装板的高度控制得很低，不会和周边布置的其他电气元件产生安装干涉，哪怕是在两层安装板之间的狭窄夹层里，也能顺利完成安装和接线操作。
