40×40半截面工业铝型材结构设计

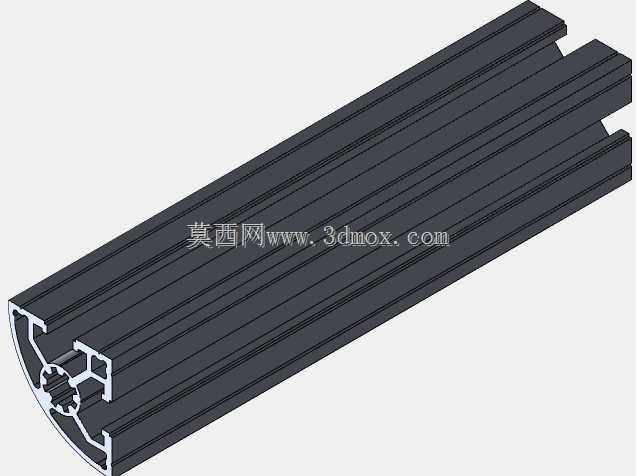

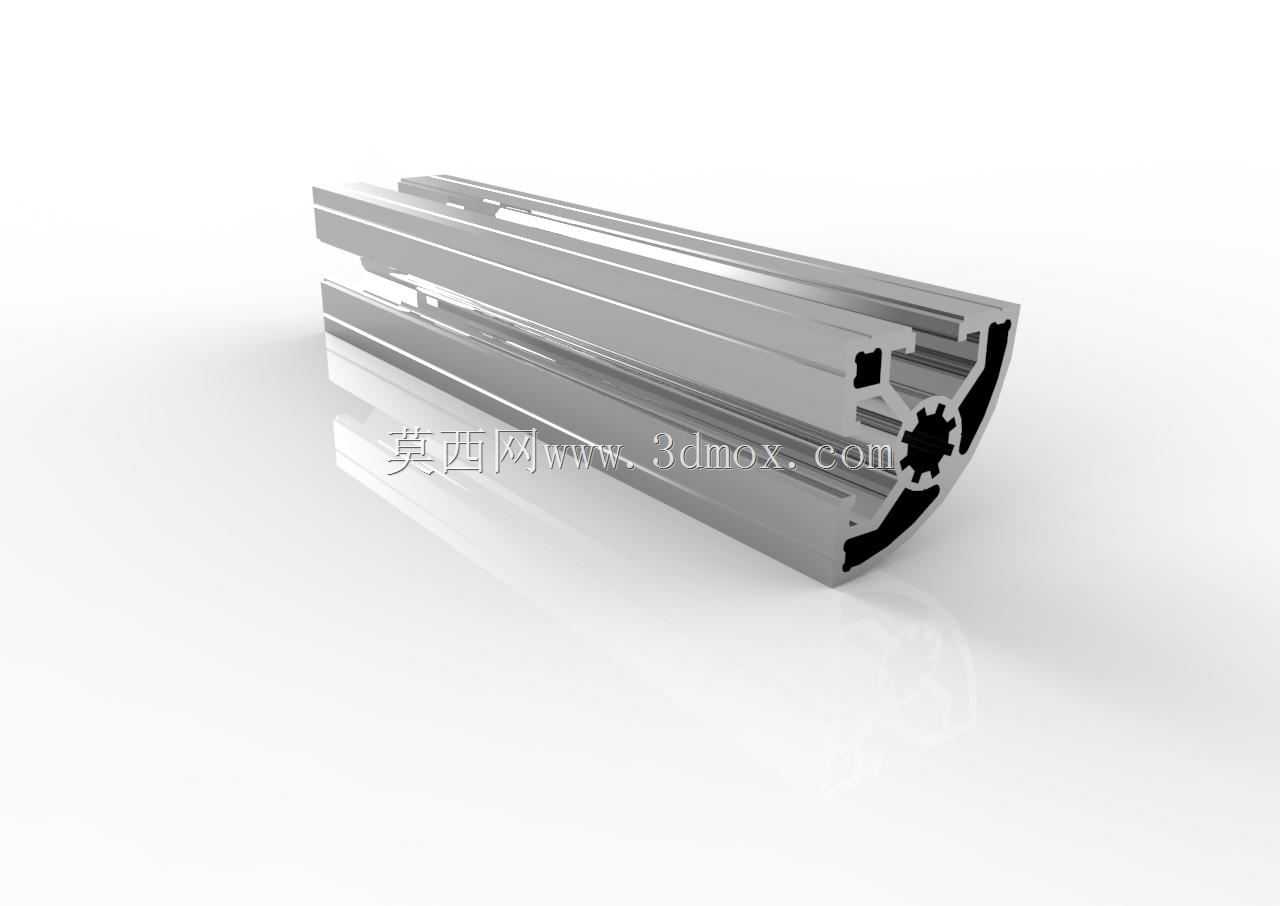

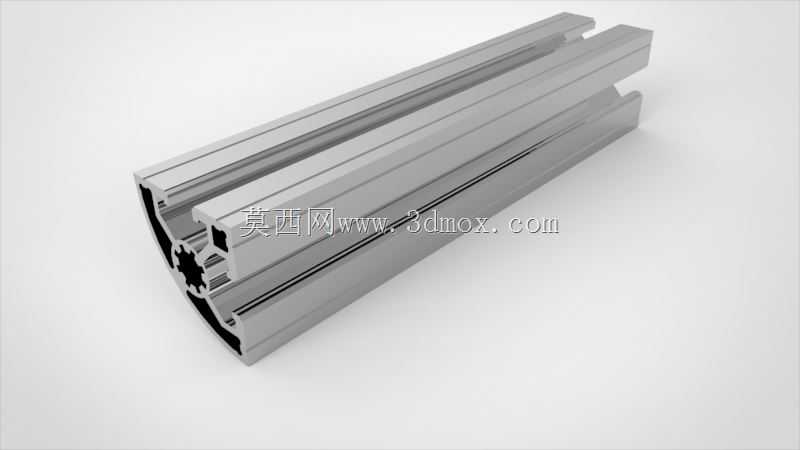

　　在非标自动化设备搭建、工业流水线机架组装、检测设备防护围栏制作、小型工作台框架拼接的场景中，40系列铝型材是应用覆盖率极高的基础构件，这款半截面结构的40×40铝型材，正是针对常规全截面型材无法适配的边角安装、弧形过渡框架、半包围防护结构场景开发的特殊截面构件。常规欧标4040铝型材为四槽对称结构，四个端面均预留标准T型槽用于安装紧固件，但在设备框架的转角圆弧过渡、靠墙安装的侧边封板贴合、半开放防护舱的边缘收边场景中，全截面型材会出现槽位冗余、外侧圆弧无法匹配设计弧度、安装后突出墙面或封板的问题，这款半截面型材通过对截面结构的非对称优化，刚好填补了这类场景的选型空白。从截面结构来看，这款型材保留了标准4040型材的核心安装基准，其中两个相邻侧面保留完整的标准T型槽结构，槽口尺寸、槽道深度完全兼容常规40系列铝型材的配套紧固件，包括T型螺栓、法兰螺母、弹性扣件、角槽连接件都可以直接通用，不需要单独开模定制配套连接件，能够大幅降低现场组装的配件采购成本与安装适配难度。型材的另外两个相邻面做了半圆弧过渡的半封闭结构，圆弧半径与40mm型材的外接圆弧匹配，在搭建圆弧转角框架、圆柱形设备的外围防护栏时，多根半截面型材拼接后可以形成连续顺滑的弧形外表面，不会出现常规型材拼接时的棱角突出、接缝错位问题，外表面没有多余槽口，后续粘贴亚克力防护板、钣金封板时不需要额外填补槽道，封板贴合度更高，外观整洁度更好。从安装边界尺寸来看，

　　这款型材的核心安装基准面间距严格控制在40mm，和常规4040型材的安装孔位完全对齐，在混合搭建框架时，可以和同系列全截面型材直接拼接，不需要调整安装孔位的坐标尺寸，设计阶段可以直接复用常规4040型材的安装孔位模板，减少三维建模阶段的重复绘图工作量。型材的壁厚设计兼顾了结构强度与轻量化需求，主受力壁的厚度满足常规静态框架的承重要求，在搭建单跨长度不超过1.5米的水平横梁时，配合对应的内部加强衬条可以满足15kg以内的静态挂载需求，完全适配常规传感器安装支架、小型操作面板挂载、轻型物料滑道的支撑要求。在实际设备组装场景中，这款半截面型材常被用在三类典型位置：第一类是设备操作面的边缘收边，操作面靠近操作人员的一侧使用半截面型材，

　　圆弧外表面朝向操作人员，避免棱角磕碰造成的工伤，内侧的T型槽用于安装操作面板、急停按钮支架、物料盒挂轨，安装后外侧无突出结构，符合设备安全设计的人机工程要求；第二类是圆柱形检测设备、圆形回转工作台的外围防护框架，多根半截面型材沿圆周方向排布，圆弧面朝外拼接成完整的圆形防护圈，内侧槽位用于安装安全光栅、防护网固定件，相比使用全截面型材切割拼接圆弧的方案，安装效率提升60%以上，拼接后的圆弧面无明显接缝，不需要额外打磨处理；第三类是靠墙安装的设备机架侧边，型材的平面侧紧贴墙面安装，带槽的两个面分别用于连接横向横梁与正面封板，不会因为型材背面的槽位积存灰尘，也避免了槽口外露影响墙面贴合度的问题。设计这类特殊截面铝型材的三维模型时，核心要注意几个尺寸基准的准确性：首先是T型槽的槽口宽度、槽道内部的卡位尺寸必须和通用40系列铝型材完全一致，否则会出现配套紧固件无法卡入、安装后滑动卡顿的问题；其次是半圆弧面的圆心位置必须与型材的安装基准边严格对齐，保证多根型材拼接圆弧时的同轴度，避免出现圆弧错位、拼接缝隙不均匀的问题；最后是型材端面的连接孔位基准，要和常规4040型材的端面孔位保持一致，方便使用端面连接板、直角角件进行连接，不需要重新设计配套的连接配件。在三维建模过程中，这类长条形挤出类零件不需要绘制整根长度的实体，只需要准确绘制截面草图后通过拉伸命令生成基础实体，再对T型槽的边缘做标准的倒角处理，还原铝型材挤出工艺的圆角特征即可，

　　建模时要注意区分安装面与非安装面的尺寸公差，安装基准面的尺寸要严格按照型材公差标准控制，非安装的圆弧面可以适当放宽公差要求，符合实际挤出生产的工艺特性。相比使用钣金折弯制作特殊截面的框架构件，使用这款半截面铝型材不需要进行焊接、表面喷涂处理，现场组装只需要使用标准内六角扳手即可完成全部安装工作，后期框架改造调整时也可以随意拆卸重组，材料重复利用率可达90%以上，非常适合小批量定制化设备的快速搭建场景，也符合当前工业设备模块化、可重构的设计趋势。在选型应用时需要注意，这款半截面型材因为截面是非对称结构，不适合作为大跨度的主承重横梁使用，一般作为框架的边缘构件、辅助支撑构件、收边构件使用，主承重位置还是需要搭配对称截面的标准4040铝型材，通过合理的型材搭配，既可以满足框架的结构强度要求，又能优化框架的外观细节与安装适配性，避免出现选型不当造成的结构强度不足或者安装干涉问题。
