20X40截面工业铝型材结构设计

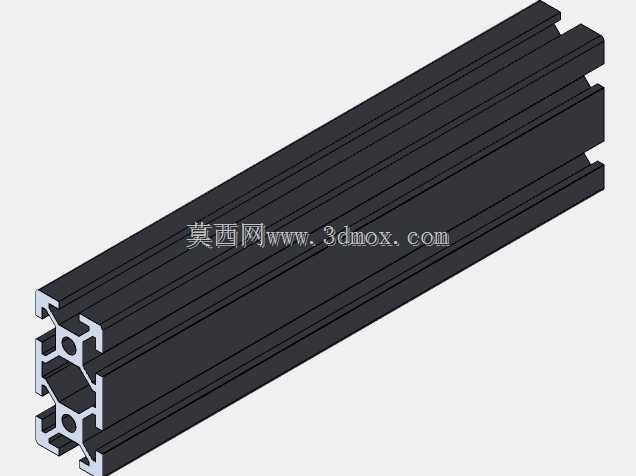

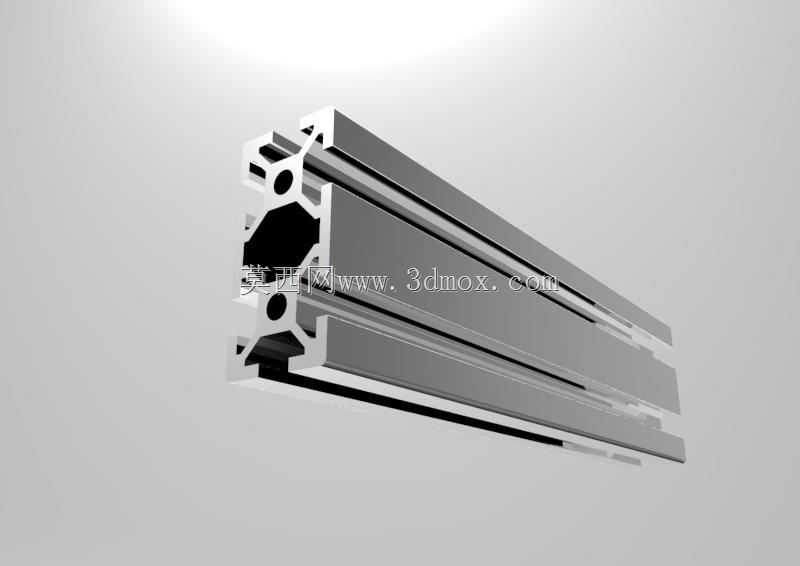

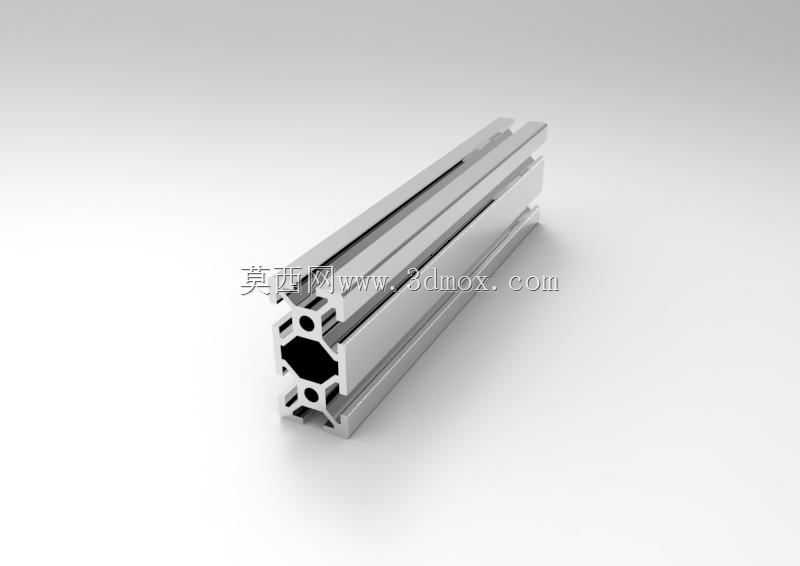

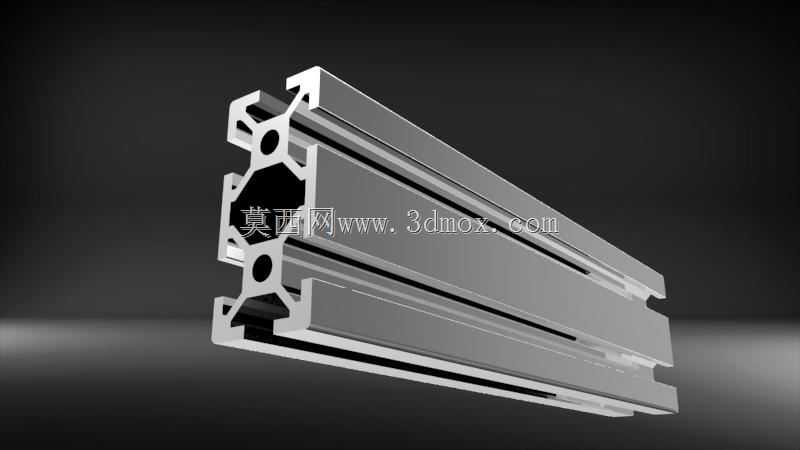

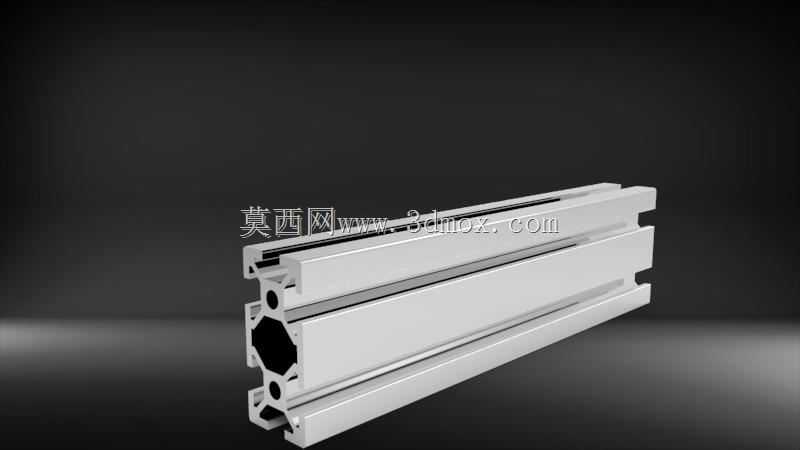

　　在非标自动化设备的机架搭建、小型检测工位的围护框架、电子生产线的旁侧工装挂架这类场景里，20系列铝型材的窄截面规格一直是轻量化结构的首选，其中20X40的矩形截面型材，刚好平衡了单方向的抗弯能力与安装空间占用，比等截面2020型材在长跨距布置时的形变控制表现更好，又不会像4040型材那样挤占过多设备内部的走线与操作空间。从截面结构来看，这款型材沿长度方向的槽口采用标准欧标槽宽设计，槽道内部的卡位筋条经过尺寸优化，配套T型螺栓装入后可以沿槽道任意位置滑动锁紧，不需要在型材上额外做打孔攻丝工序，现场组装时可以根据实际安装需求随时调整连接件的固定位置，对于需要频繁改款的实验类设备、小批量定制的工装台架来说，

　　这种免预加工的连接特性能大幅缩短现场装配的周期。型材的截面空腔设计做了等壁厚优化，四个角位的加强筋与槽道根部的圆弧过渡，是在挤压模具开发阶段就反复调整过的参数，既保证挤压生产时铝料流速均匀不会出现截面变形，也能让型材在承受垂直于截面长边方向的载荷时，应力集中系数控制在合理区间，日常使用中不会出现槽道根部开裂的问题。实际选型时，这款20X40型材常用来做设备的侧面横梁、安全门的上下导轨、小型物料滑道的侧边支撑，单根型材长度方向的直线度公差符合工业级铝型材的通用供货标准，拼接长框架时不需要额外做校直工序，相邻两根型材通过配套的角槽连接件或者内置角码连接后，拼接面的贴合间隙可以控制在0.2mm以内，满足大部分工业设备的框架装配精度要求。

　　安装边界方面，这款型材的截面外轮廓尺寸严格控制在20mm×40mm，槽口中心到型材端面的距离符合通用配套件的安装尺寸，不管是搭配端盖、脚轮、连接板还是铰链配件，都不需要对型材做二次铣削加工，直接通过标准紧固件就能完成装配。在做三维结构设计时，这款型材的建模需要重点还原槽道的内部卡位尺寸、空腔的壁厚分布、端部的安装基准面，因为后续装配时所有的连接配件都是基于这些基准特征做配合，如果建模时忽略了槽道根部的圆角或者空腔的加强筋位置，后续做装配干涉检查时就会出现标准件无法装入的问题，导出工程图时也需要标注清楚截面的形位公差，给后续的型材裁切、端面加工提供准确的尺寸依据。不同于大截面的重载铝型材，

　　这款20X40规格的型材更适合用在载荷不大但对安装空间有严格限制的部位，比如设备操作面板的安装支架、传感器的安装导轨、小型电箱的外框骨架，搭配对应的封条、端盖、把手配件，可以快速组装出结构简洁、外观规整的功能性结构件，不需要额外做焊接、表面喷涂工序，组装完成后的框架本身就具备统一的金属质感，也方便后续的设备维护拆解，只需要松开对应的紧固件就能调整结构布局或者更换损坏的部件。在做受力校核时，沿型材40mm边长方向的抗弯截面模量是选型时的核心参考参数，当跨距在500mm以内时，这款型材可以承受常规的工装面板、小型气动元件的静载荷，不会出现明显的下挠变形，如果跨距超过这个范围，就需要搭配对应的支撑件或者加大型材规格，避免长期载荷下出现型材形变影响设备运行精度。
