2020规格工业铝型材截面结构设计

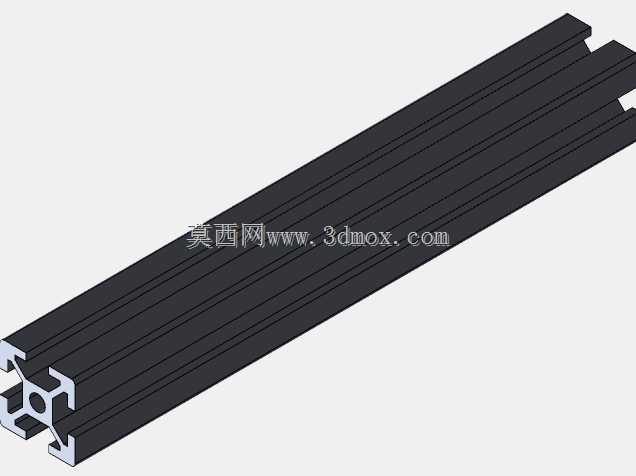

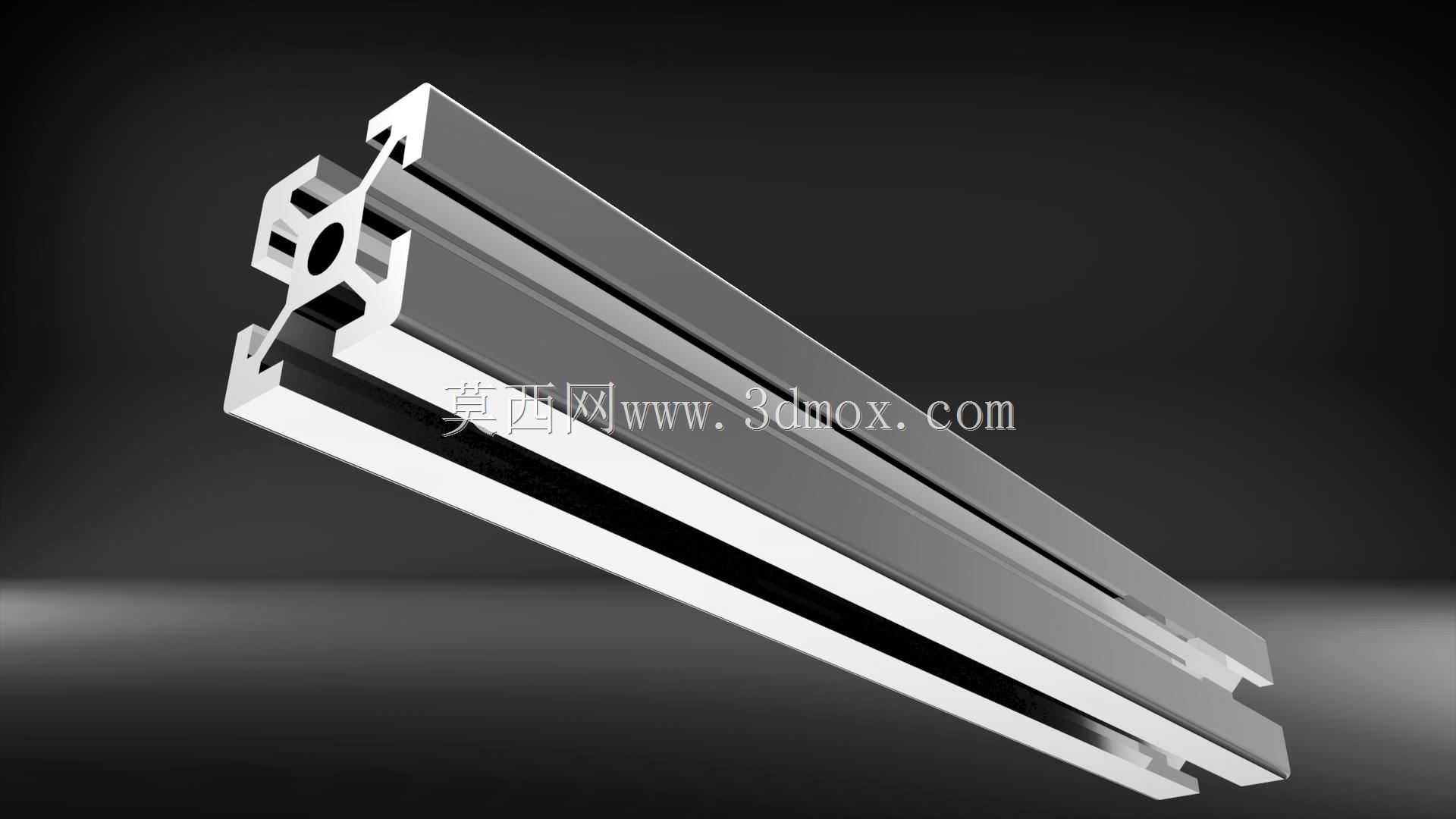

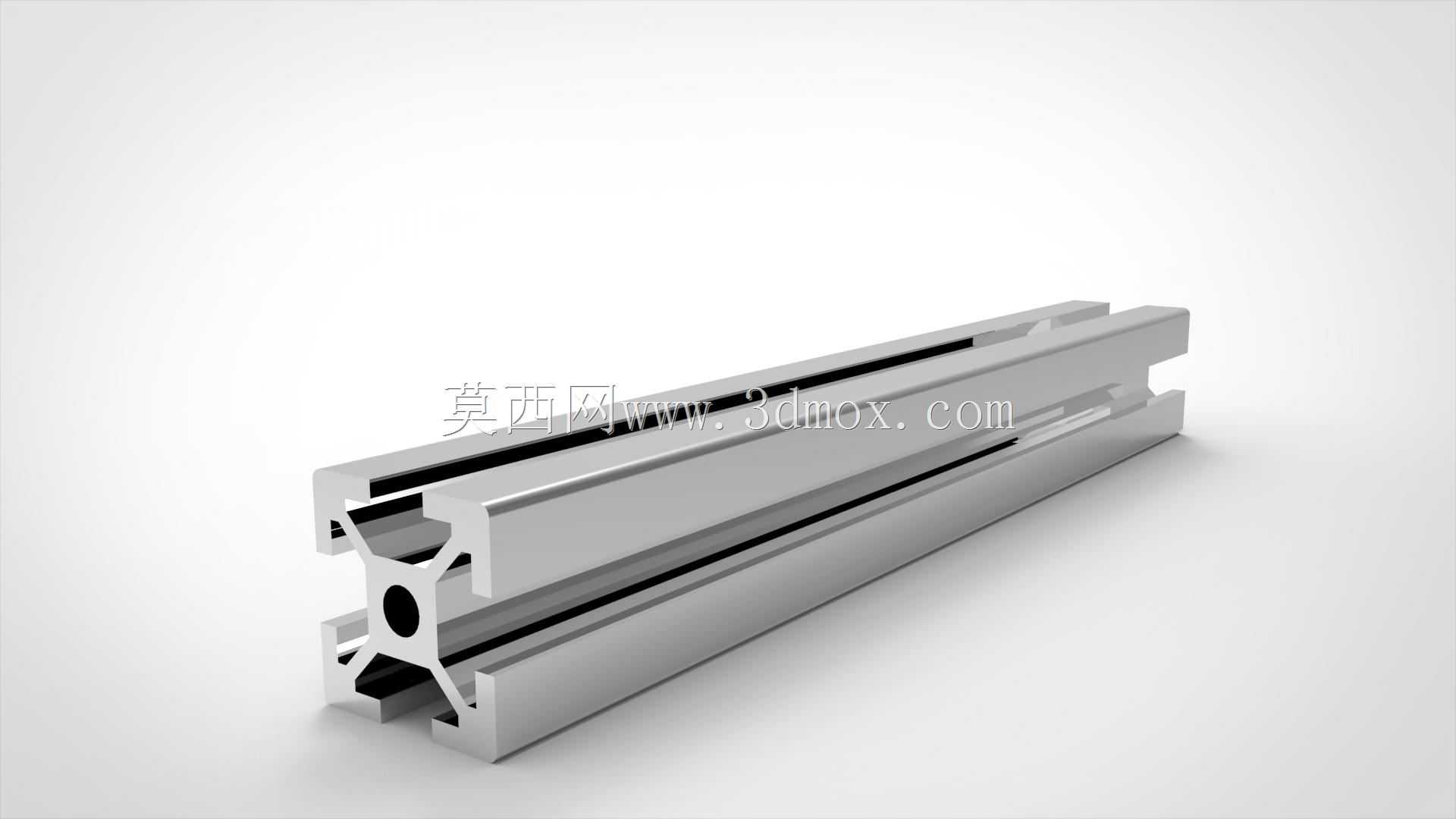

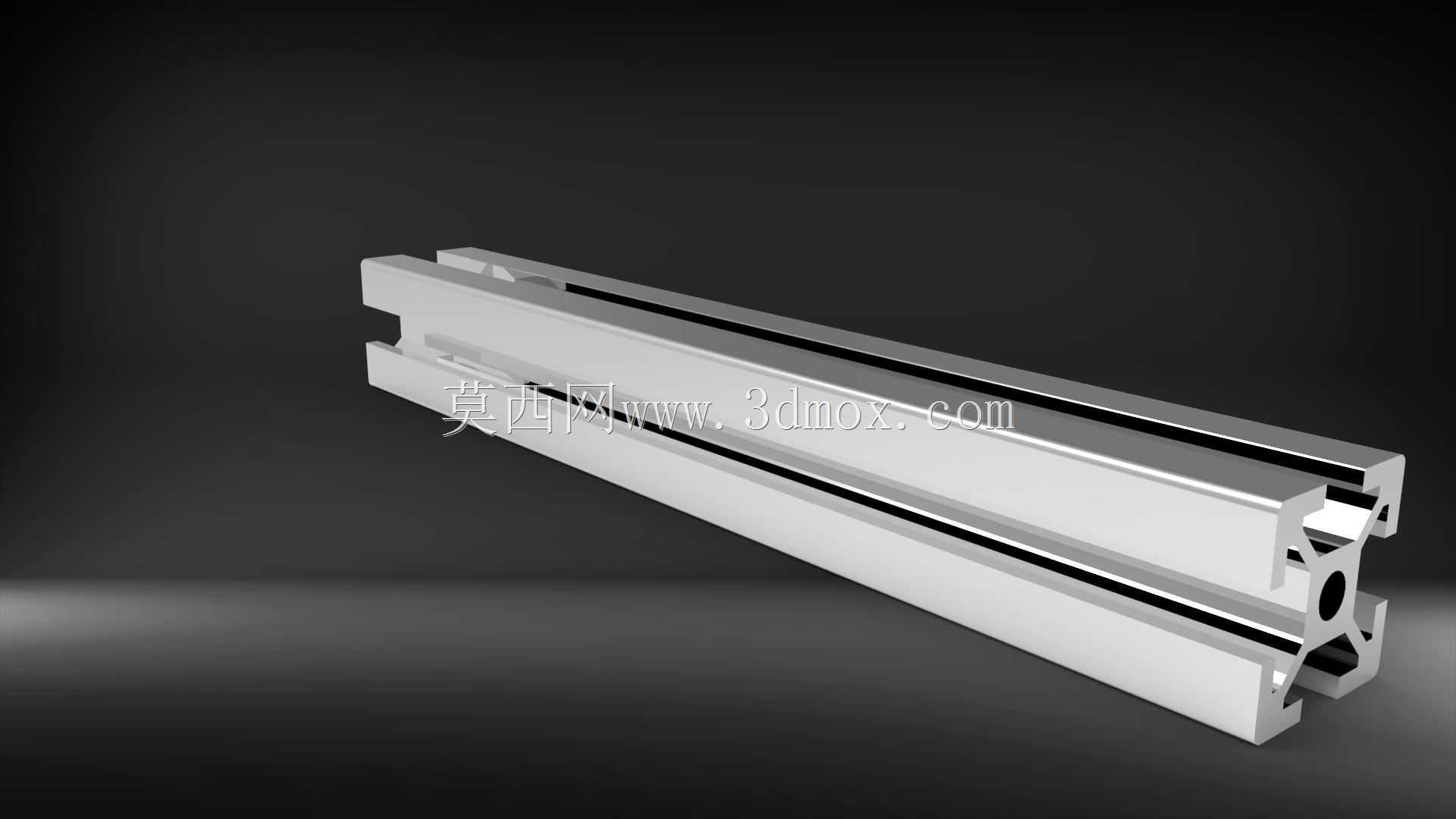

　　在非标自动化设备、小型工业工作台、实验室检测治具的搭建场景中，20X20规格的欧标铝型材是小负载机架结构的核心选型材料，这类截面的型材凭借轻量化的截面设计、标准化的槽口结构，能够覆盖绝大多数低载荷支撑场景的使用需求。从截面结构来看，这款铝型材采用对称式腔体设计，四个端面均预留标准T型槽结构，槽口尺寸适配通用M4/M5规格的T型螺栓与法兰螺母，无需对型材进行二次钻孔攻丝，仅通过标准紧固件即可完成各段型材的垂直、平行拼接，大幅缩短现场组装的工时。型材的中心位置预留圆形通孔，既可以作为穿线通道容纳设备的控制线缆、气路软管，也能穿入圆钢棒材提升整根型材的抗弯强度，应对局部集中载荷的受力需求。

　　在实际选型应用中，这类20规格的铝型材通常用于搭建桌面级小型设备的外框架，比如电子厂流水线旁的小型检验台架、实验室的样品放置支架、3D打印机的外部支撑框架，以及轻型输送线的侧边护栏结构。由于截面尺寸仅为20mm见方，整根型材的线密度较低，单根6米长度的型材单人即可搬运挪动，非常适合空间局促的车间内部搭建作业，不会占用过多的操作通道空间。设计这类型材的三维模型时，需要重点把控槽口的尺寸公差，槽口的开口宽度、槽内的卡位尺寸必须严格匹配通用紧固件的尺寸标准，否则会出现螺栓卡入后滑动不畅、螺母无法锁紧的问题，直接影响后续框架的组装精度。

　　从安装边界来看，采用这款型材搭建框架时，相邻两根型材的直角连接通常采用角槽连接件或者外置角码，角槽连接件隐藏在型材槽口内部，连接后外表面无凸起结构，整体外观更加整洁，适合对外观有要求的桌面设备外罩搭建；外置角码的连接强度更高，适合需要承受一定侧向冲击力的护栏结构选型。型材的端面可以搭配专用的端盖进行封边，避免铝型材腔体内部进入灰尘、切削液等杂物，同时也能防止型材端面的锐边划伤操作人员。如果需要在型材上安装亚克力板、钣金门板等面板，只需在槽口内嵌入弹性密封条或者滑块螺母，即可快速完成面板的固定，无需额外焊接或者粘接，后期设备改造时可以快速拆解重组，材料的重复利用率远高于方管焊接的框架结构。

　　在受力特性方面，20X20规格的铝型材单根支撑的静载荷能力在均匀受力状态下可以满足15kg以内的承重需求，如果跨距超过400mm，需要在中间位置加装横向支撑型材，避免长期受力出现型材中部下弯的形变。对于需要移动的小型支架结构，可以在型材框架的底部安装脚轮，脚轮的安装板通过T型螺栓直接固定在型材端面的槽口上，不需要额外焊接安装底板，调整脚轮位置时只需松开螺栓即可滑动调整，适配不同的地面平整度需求。这类小规格铝型材的截面设计充分考虑了小负载场景的使用需求，在保证结构强度足够的前提下尽可能压缩截面尺寸，降低材料成本的同时也减轻了整体框架的自重，是小型工业结构搭建中性价比极高的基础结构件。
