77系列直角铝型材加强连接角件

　　在工业铝型材机架的搭建作业中，角件连接是最常用的刚性连接方式之一，这款适配77规格铝型材的直角连接角件，主要用于两根垂直排布铝型材的外角位置加固，抵消型材拼接位置受到的侧向弯矩与振动载荷，避免型材连接位置因长期受力出现缝隙偏移、连接松动的问题。

　　从实际使用场景来看，这类角件广泛应用在自动化设备机架、工业流水线护边、物料周转货架框架、设备防护围栏的直角拼接位置，相比内置的角槽连接件，外置式的角件安装不需要在型材型腔内部提前预置螺母，安装时可以从型材外侧直接操作，后期调整维护时不需要拆解周边的型材结构，对于现场改机、框架加装附件的场景适配性更强。

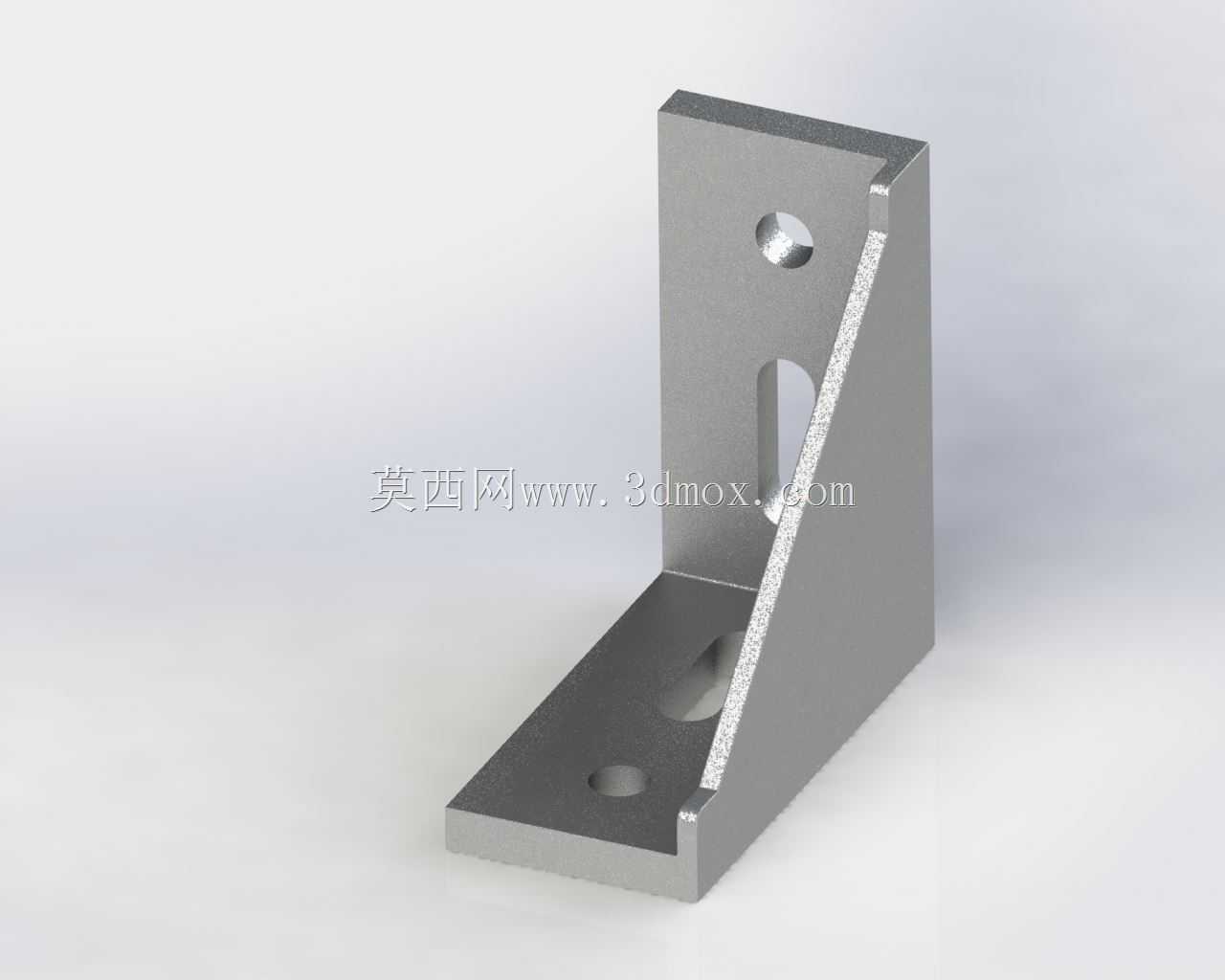

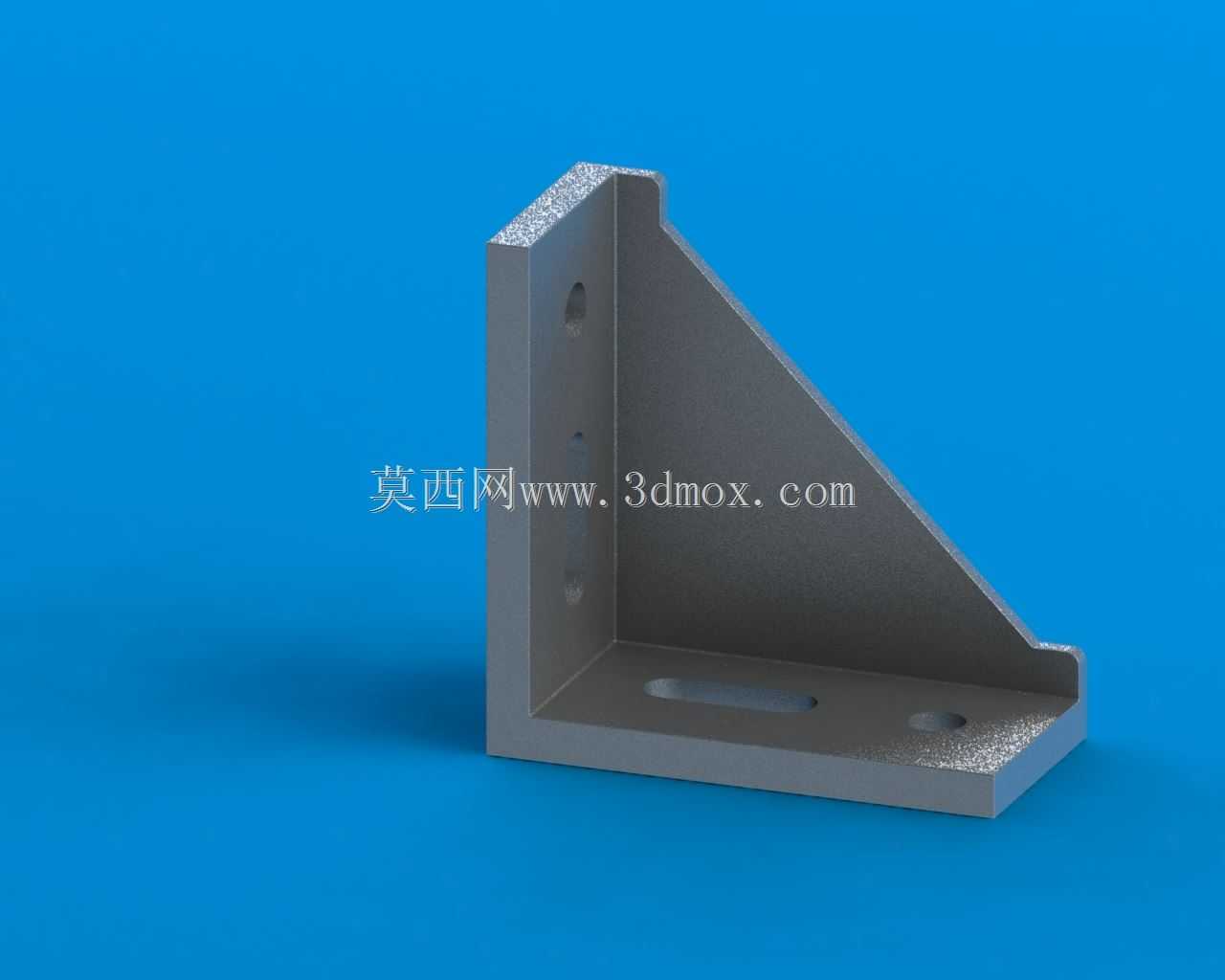

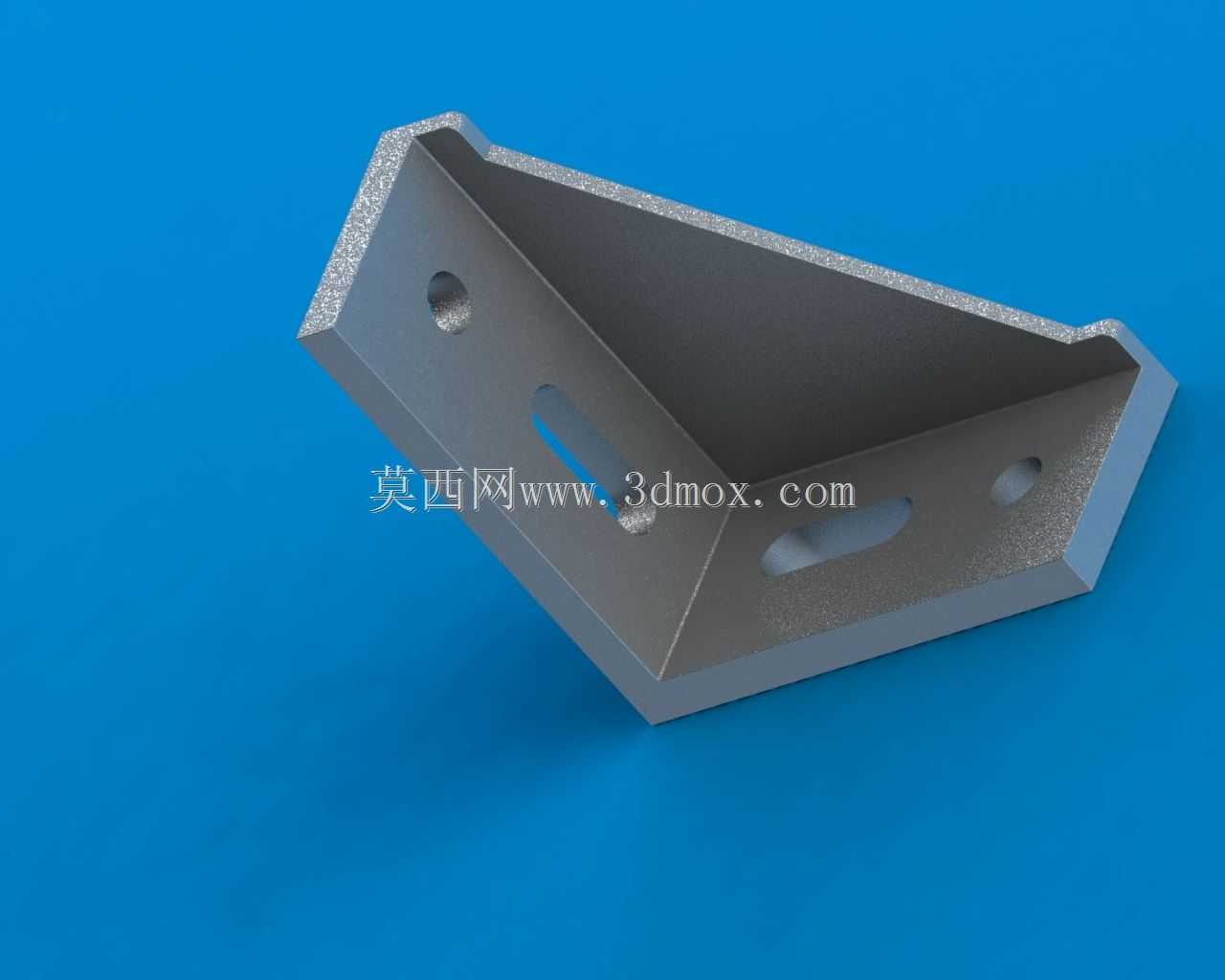

　　这款角件采用压铸一体成型的结构，整体为直角三角形的支撑形态，两个互相垂直的安装面分别贴合两根垂直铝型材的外壁，中间的三角加强筋直接连接两个安装面，把垂直方向的载荷通过筋板分散到整个角件本体，避免直角位置出现应力集中断裂的问题。两个安装面的边缘都做了贴合型材槽位的定位凸边，安装时凸边可以直接卡入铝型材的表面槽口，不需要人工反复调整垂直精度，就能保证两根型材的拼接垂直度控制在合理公差范围内，降低现场安装的调校难度。

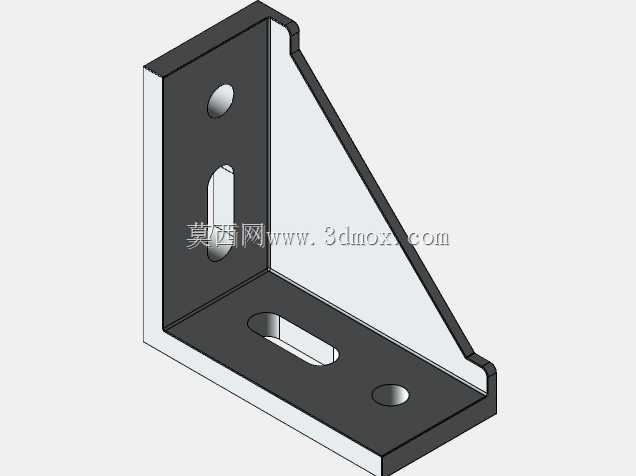

　　安装孔位的设计上，垂直方向的安装面设置了三个等距排布的圆形安装孔，适配对应规格的T型螺栓与法兰螺母，水平方向的安装面除了一个圆形定位孔外，还设置了一条长条形的调节腰孔，腰孔的延伸方向沿型材长度方向布置，安装时可以沿腰孔方向微调角件的固定位置，补偿型材下料时的长度公差、安装面的平面度误差，避免因为型材加工尺寸偏差导致孔位对不齐无法安装的问题。角件的两个安装面与型材接触的位置都做了铣平处理，保证接触面的平面度，锁紧螺栓后角件和型材表面可以完全贴合，不会出现局部间隙导致连接刚性下降。

　　从安装边界来看，这款角件适配槽宽8mm的77系列工业铝型材，角件的垂直边高度与水平边长度和型材的端面尺寸匹配，安装后角件不会突出型材的安装平面，不会影响后续在型材表面安装门板、封板、亚克力防护板等外围附件，角件的外侧边缘做了小尺寸的倒角处理，没有尖锐的毛刺棱角，避免现场安装作业时划伤操作人员。

　　在结构设计的细节上，角件的筋板厚度做了等强度优化，靠近直角位置的筋板厚度略大于边缘位置，对应直角根部的最大应力区域，在保证整体支撑强度的前提下尽可能减少角件的材料用量，控制整体重量，同时筋板和两个安装面的连接位置都做了圆角过渡，避免压铸成型时出现缩孔、应力开裂的缺陷，也能减少长期受载时圆角位置的应力集中问题。

　　实际选型使用时，这类角件通常搭配同规格的T型螺栓、法兰锁紧螺母使用，在常规的静载机架场景下，单个直角位置布置一个该款角件即可满足连接强度要求，如果是存在持续振动、冲击载荷的设备机架，比如振动输送机机架、冲压设备周边的防护架，可以在直角的两个对角位置同时安装两个角件，进一步提升连接位置的抗扭、抗振性能，避免长期运行后连接螺栓松动。和采用板材折弯制作的角码相比，压铸成型的这款角件整体刚性更好，长期受载不会出现折弯角度变形的问题，连接精度保持性更强，适合对框架拼接精度有一定要求的设备搭建场景。
