15X60截面工业铝型材结构设计

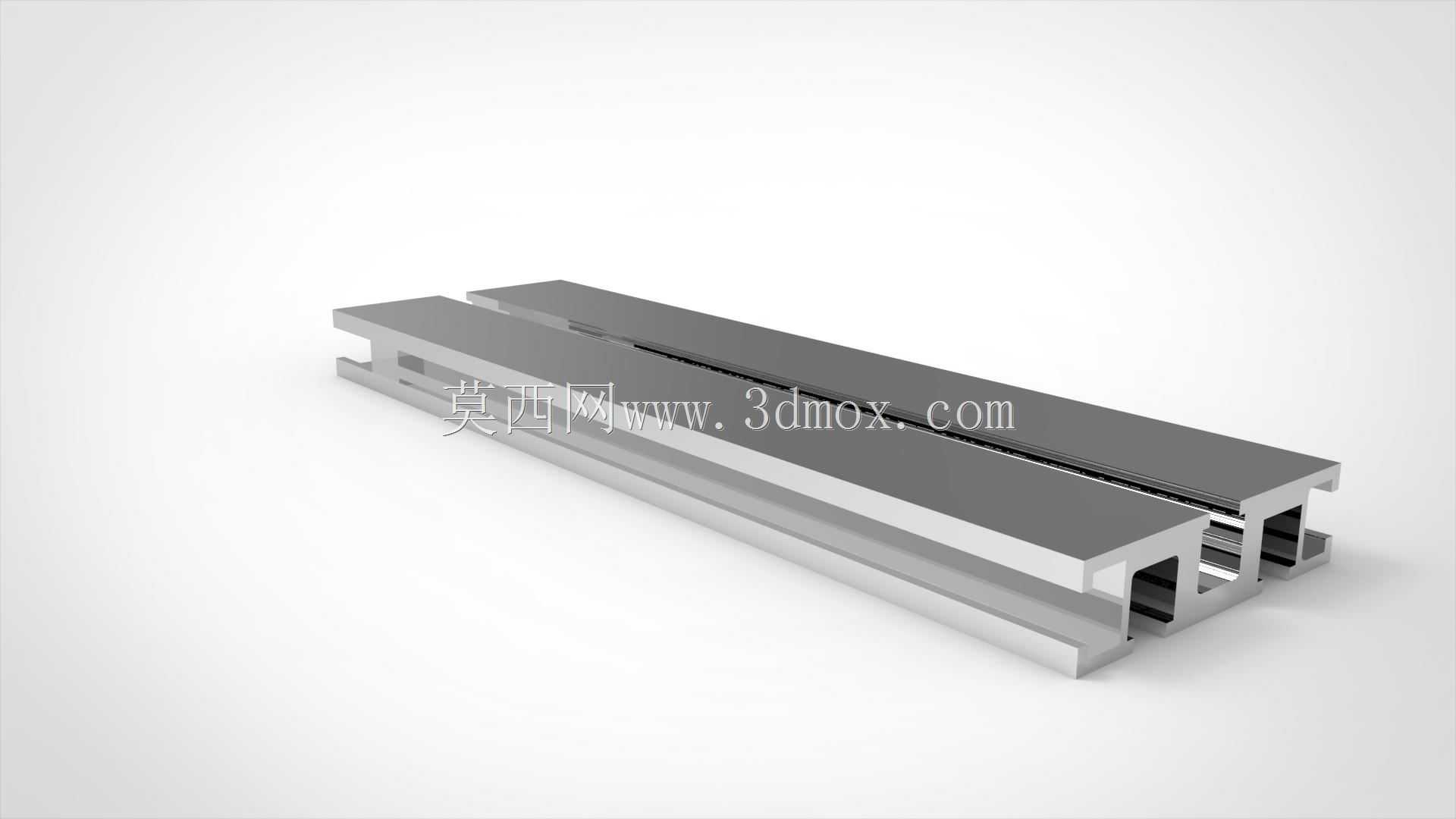

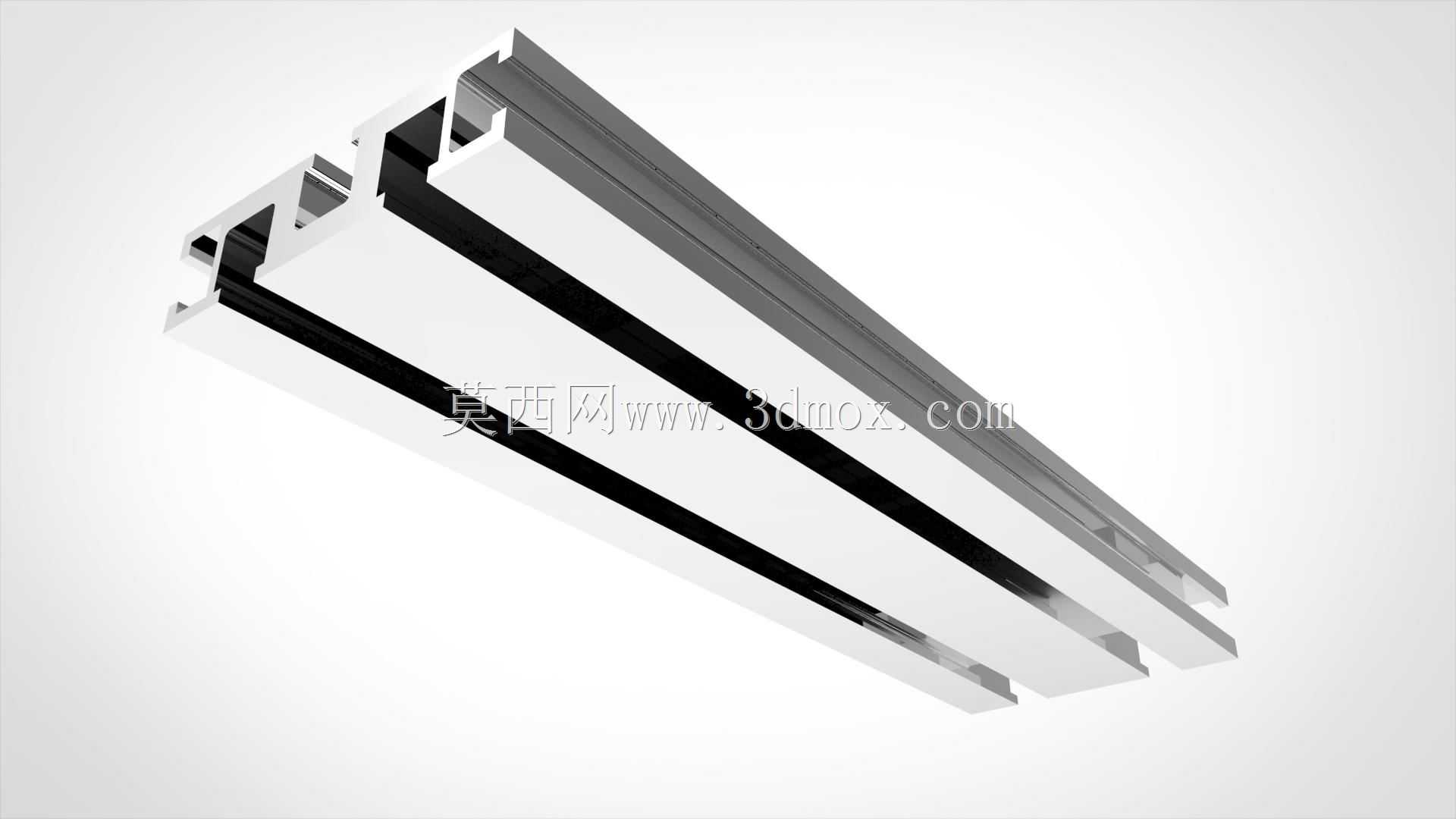

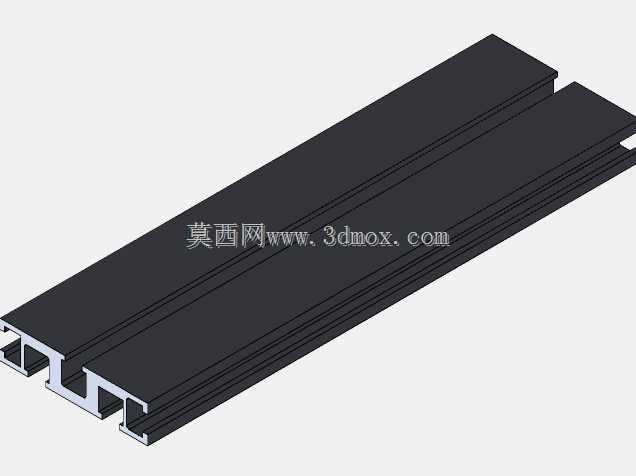

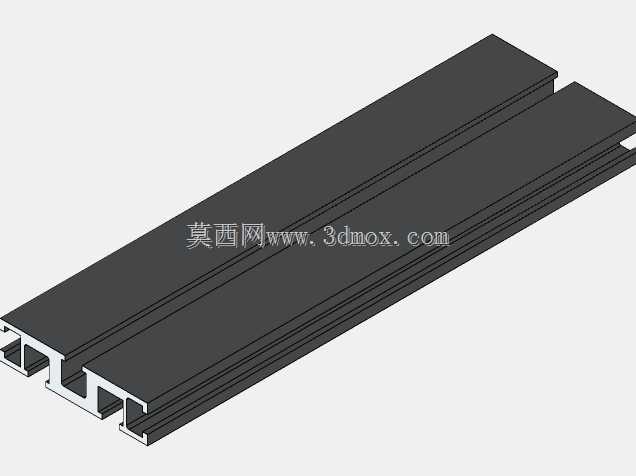

　　在非标自动化设备的机架搭建、流水线输送线的侧边导向、小型检测设备的支撑框架场景里，这类窄截面长条形铝型材的应用频次非常高，15mm的窄边宽度刚好适配空间受限的安装位置，60mm的长边尺寸能提供足够的抗弯截面模量，应对中等负载的支撑需求完全足够。从截面结构来看，这款型材采用双槽对称布局，两侧的T型槽贯穿型材全长，槽口尺寸适配标准M5、M6规格的T型螺栓，安装时不需要在型材上额外打孔攻丝，直接将螺栓头卡入槽内滑动到指定位置，配合法兰螺母就能快速锁紧固定相邻的连接件，不管是拼接成直角框架、还是安装线性导轨、传感器安装座、拖链支撑板这类附属配件，都能省去大量的机加工工序，大幅缩短设备的组装周期。

　　设计这类型材截面的时候，首先要考虑的是壁厚的均匀性，整个截面的壁厚控制在1.8mm到2.2mm之间，避免挤出成型的时候因为壁厚差过大导致冷却变形，保证型材挤出后的直线度公差能控制在每米0.5mm以内，满足长行程导向使用的精度要求。截面中间的加强筋布局不是随意设置的，两条平行的纵向加强筋刚好把型材内腔分隔成三个独立的腔室，既提升了型材整体的抗扭刚度，又能在需要穿线的时候，把动力线、信号线分腔布置，减少线路之间的电磁干扰，不需要额外在型材外侧加装走线槽，让设备整体外观更整洁。

　　实际选型使用的时候，要注意这款型材的安装边界：单根型材的支撑跨距建议不超过1.2米，如果跨距超过这个数值，需要在中间加装支撑脚或者拼接加强型材，避免长时间负载后出现下挠变形。槽口的安装深度是5.2mm，配套的T型螺栓头部厚度不能超过5mm，否则会出现螺栓卡入后无法顺畅滑动，或者锁紧时螺栓头脱出槽口的问题。型材两端的端面可以配套专用的端盖封盖，既可以防止灰尘、切削液进入型材内腔，也能避免安装调试的时候锋利的型材端面划伤操作人员。如果需要把这款型材用作小型输送线的侧边导向，只需要在槽内安装耐磨条，就能直接作为输送皮带的侧边挡边，不需要额外加工导向件，耐磨条磨损后也可以直接从槽内抽出更换，维护成本非常低。

　　和同规格的钢制焊接型材相比，这款铝型材的重量只有钢材的三分之一左右，但是经过合理的截面加强设计，其抗弯强度能达到同重量钢材的1.5倍以上，而且表面经过阳极氧化处理，本身就具备不错的耐腐蚀性能，在普通车间环境下使用不需要额外做喷漆、镀锌等表面处理，组装完成的框架可以直接投入使用。在3C电子组装生产线、小型实验室检测设备、光伏组件传输线这类对设备自重、安装效率、外观整洁度要求较高的场景里，这款窄截面铝型材的适配性非常好，既可以作为主框架的支撑梁使用，也可以作为设备上的小型安装导轨、传感器固定支架、防护栏的横撑使用，搭配对应的角码、螺栓、端盖、脚轮等标准配件，可以快速搭建出各种不同结构的设备机架，不需要复杂的机加工和焊接工序，哪怕是小批量的设备定制，也能快速完成结构组装，后期如果需要调整设备结构，只需要松开螺栓就能重新调整型材位置，不会像焊接机架那样一旦成型就无法改动，大幅降低了设备改造成本。

　　建模的时候要注意，T型槽的尺寸要严格按照行业通用公差来做，槽口宽度的公差控制在±0.2mm，槽内的卡位尺寸要保证标准T型螺栓能顺畅滑动，同时锁紧的时候不会出现转动。型材的外轮廓边角要做R0.5的圆角处理，避免挤出成型的时候出现应力集中，也能防止安装时划伤人员。截面的所有内角都要做适当的工艺圆角，适配铝型材挤出模具的加工工艺，避免出现尖角导致模具寿命过短，挤出时出现填充不足的缺陷。
