4040规格铝型材直角连接角件

　　在工业铝型材搭建的各类机架、设备护罩、流水线工作台结构中，直角部位的连接强度直接决定整体框架的抗形变能力与长期使用稳定性，这款适配40系列铝型材的角件，就是针对型材垂直拼接场景开发的专用连接构件。日常做非标设备框架选型时，很多新手会忽略角件的安装边界，这款角件的两个安装面分别贴合40mm规格铝型材的槽面，安装时不需要对型材做额外的铣削、打孔加工，直接将角件的两个垂直面分别抵靠在两根垂直拼接铝型材的内角位置，配合T型螺栓与法兰螺母就能完成锁紧，相比内置的角槽连接件，这种外置角件的安装容错率更高，哪怕现场型材切割的端面垂直度存在微小误差，也能通过角件的贴合面完成找正，不会出现框架拼接后对角尺寸偏差超差的问题。从结构设计来看，

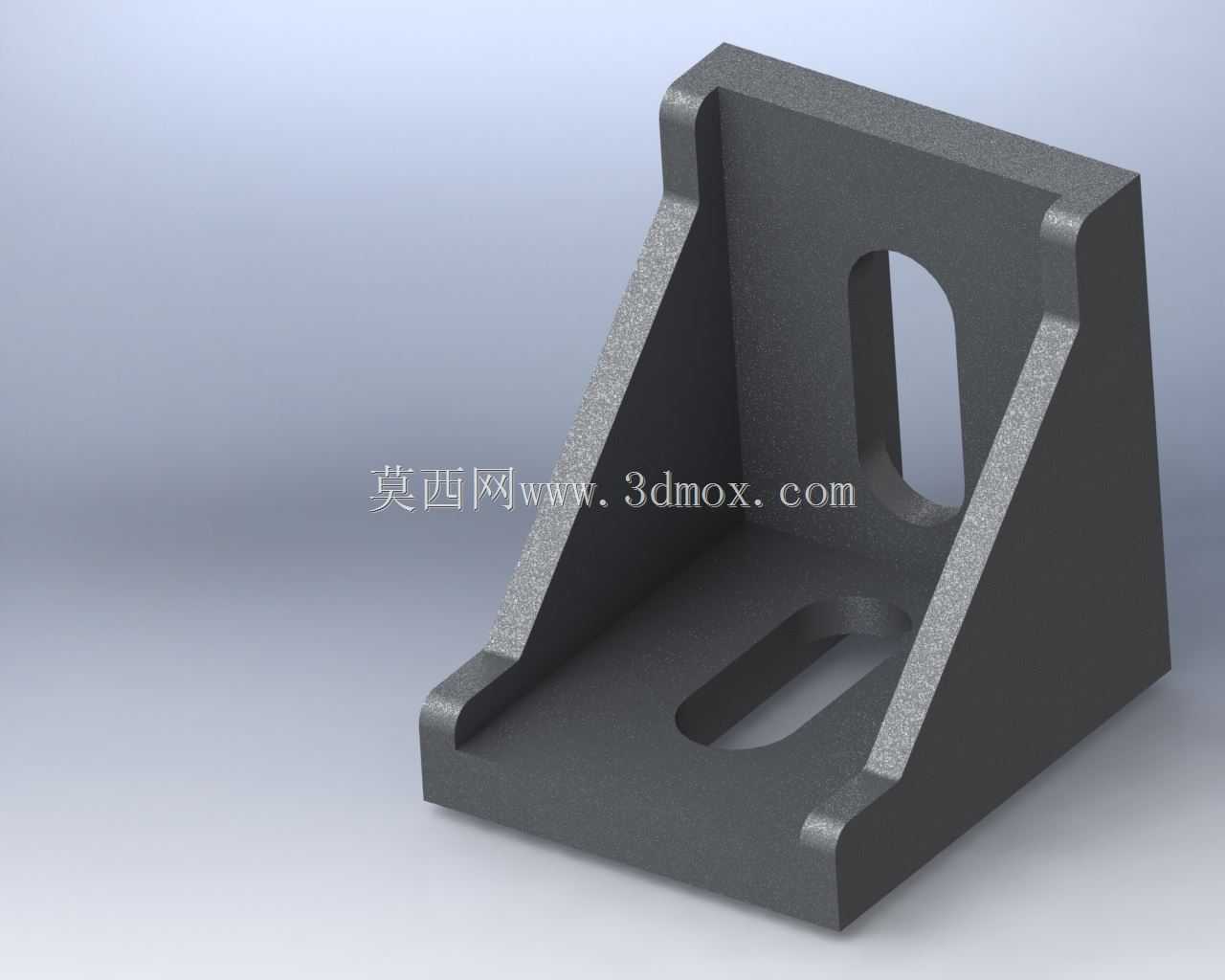

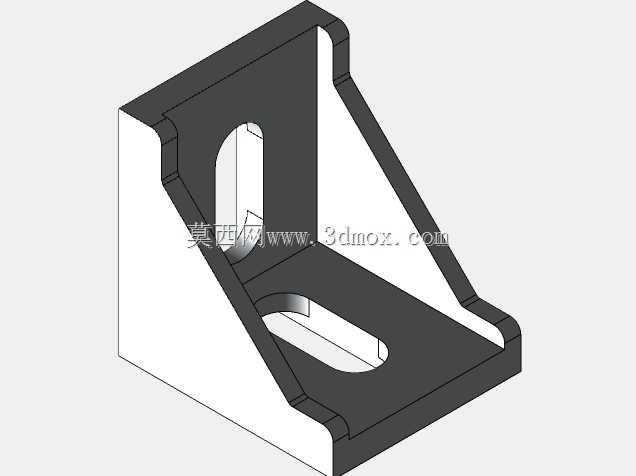

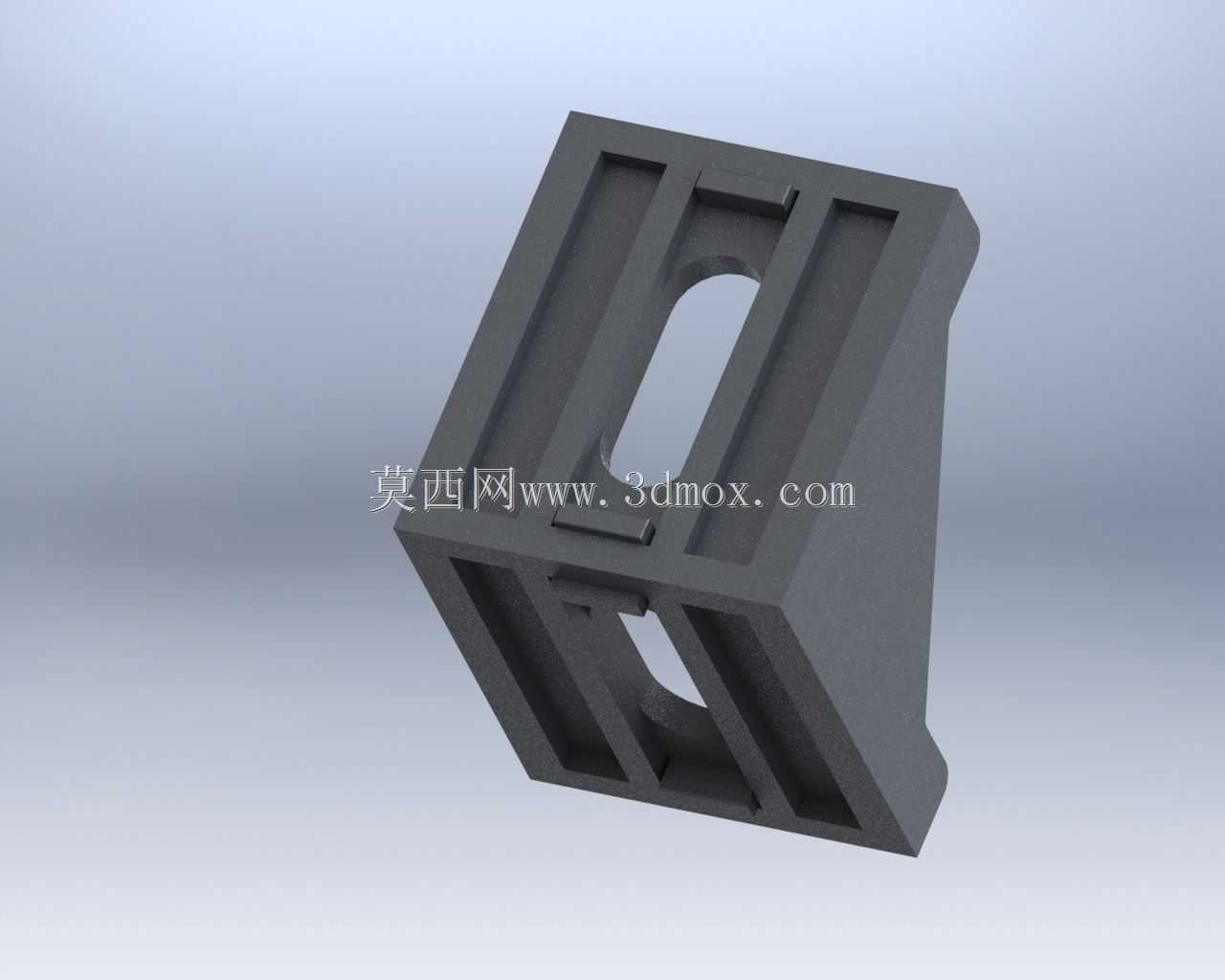

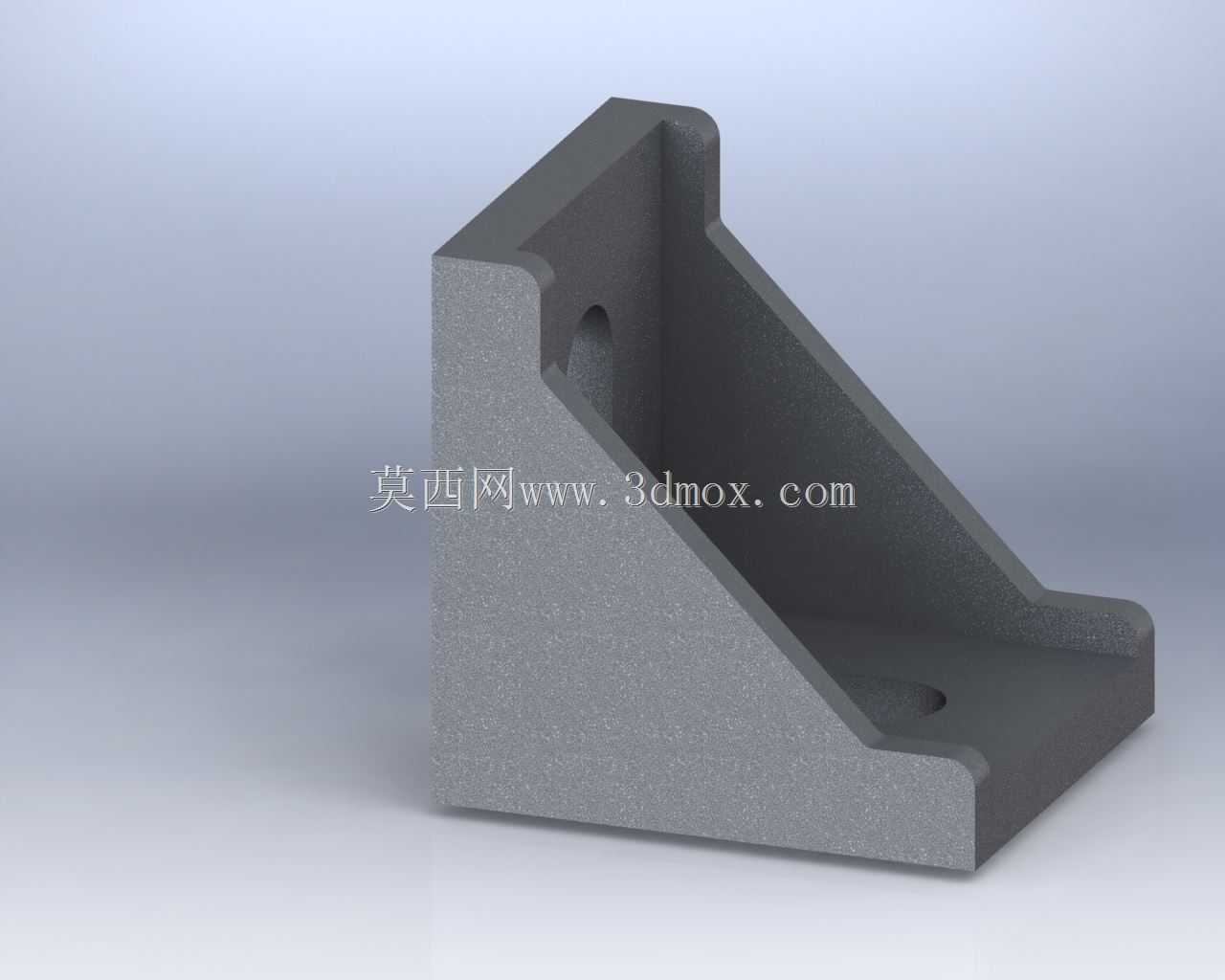

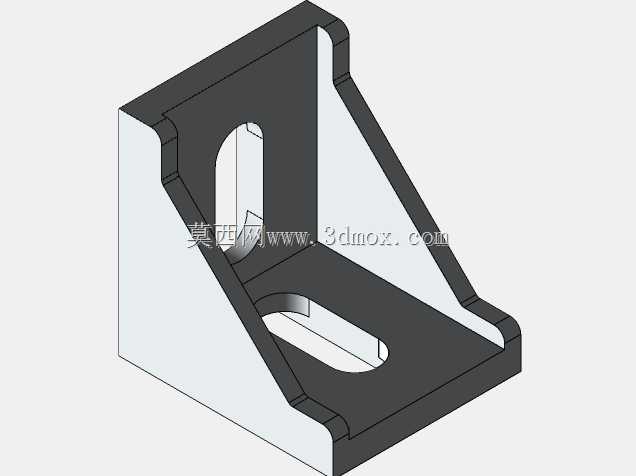

　　角件主体采用直角三角形的加强筋结构，两个垂直安装边的厚度经过受力校核，在常规工业设备机架的静态载荷下，不会出现连接部位的弯折变形，中间的斜向加强筋从角件的直角顶点延伸至两个安装边的末端，能有效分散垂直方向与水平方向的复合载荷，比如在流水线工作台的桌腿与桌面横梁连接位置，这种带加强筋的角件可以承受工作台面上放置的工件、工装的竖向压力，同时抵消设备运行时产生的水平方向振动力，避免长期使用后连接部位出现松动、框架晃荡的问题。角件的两个安装面上都预留了适配40系列铝型材槽宽的安装孔位，孔位的位置刚好对应铝型材槽的中心位置，安装时不需要反复测量定位，只要把T型螺栓提前卡入铝型材的槽内，穿过角件的安装孔后锁紧螺母即可，

　　单处连接的安装时间比采用连接板打孔连接的方式缩短60%以上，非常适合批量搭建铝型材框架的项目使用。从实际应用场景来看，这类角件的适用范围非常广，小到车间里的工具物料架、设备旁的操作工作台，大到自动化生产线的设备护罩框架、工业机器人的外围安全围栏，只要是采用4040规格铝型材做垂直拼接的位置，都能用到这款连接角件。和很多薄款冲压角件不同，这款角件采用一体成型的结构，没有焊接接缝，不存在焊接部位应力集中容易断裂的问题，安装面的平面度经过精加工处理，和铝型材表面贴合时不会出现缝隙，锁紧后连接刚性更强，哪怕是需要承受一定动态载荷的铝型材移动机架，比如搭载小型输送机构的移动推车框架，采用这款角件做直角连接，也能保证框架整体的结构稳定性，

　　不会在移动过程中出现连接部位松脱的问题。在做三维建模选型时，需要注意角件的安装避让空间，角件的加强筋突出面距离型材内角的尺寸要提前纳入整体框架的尺寸校核中，避免后续安装钣金护板、线槽等辅件时出现干涉，这款角件的外形尺寸经过优化，在保证连接强度的前提下，尽可能压缩了自身的体积，安装后不会过多占用框架的内部空间，对于内部需要布置电气元件、气路管路的设备框架来说，能留出更多的布线与安装空间。另外，角件的安装孔做了沉台设计，锁紧螺母后螺栓头不会突出角件表面，不会影响后续外装护板的贴合安装，也能避免突出的螺栓头刮擦过往人员、刮破管线外层防护层的问题。在一些需要频繁拆装调整的铝型材框架结构中，这种角件连接的方式比焊接、粘接的方式灵活性更强，只需要松开锁紧螺母就能调整型材的位置，或者拆解后重新搭建其他结构，不会破坏铝型材本身的结构，能大幅提升铝型材材料的重复利用率，降低车间工装改造的材料成本。
