40×40截面工业铝型材结构设计

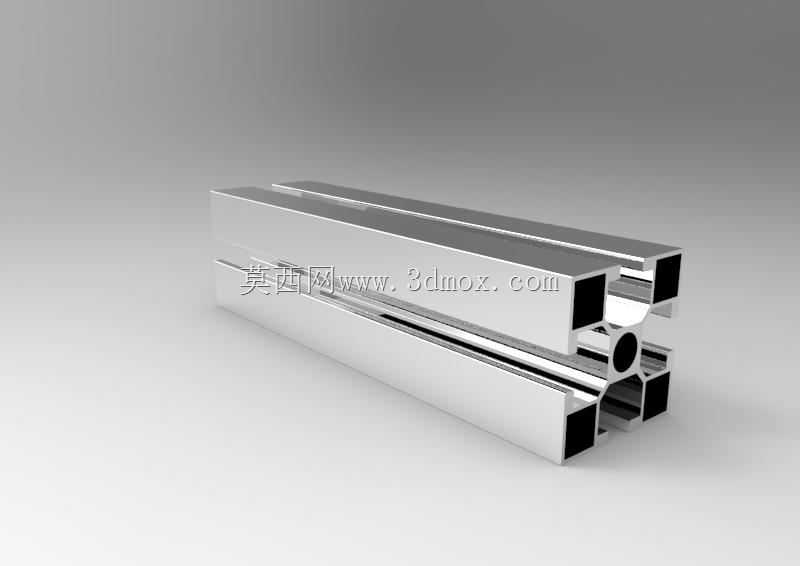

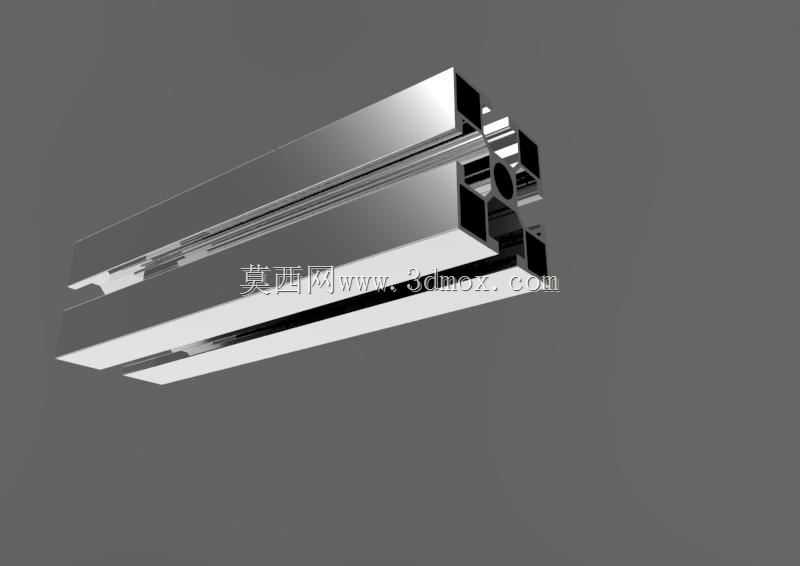

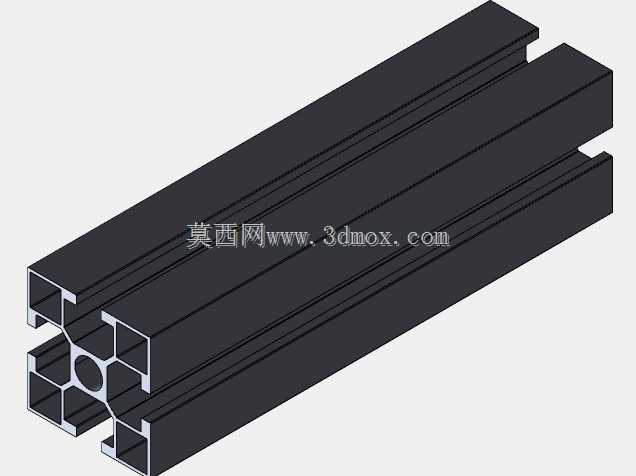

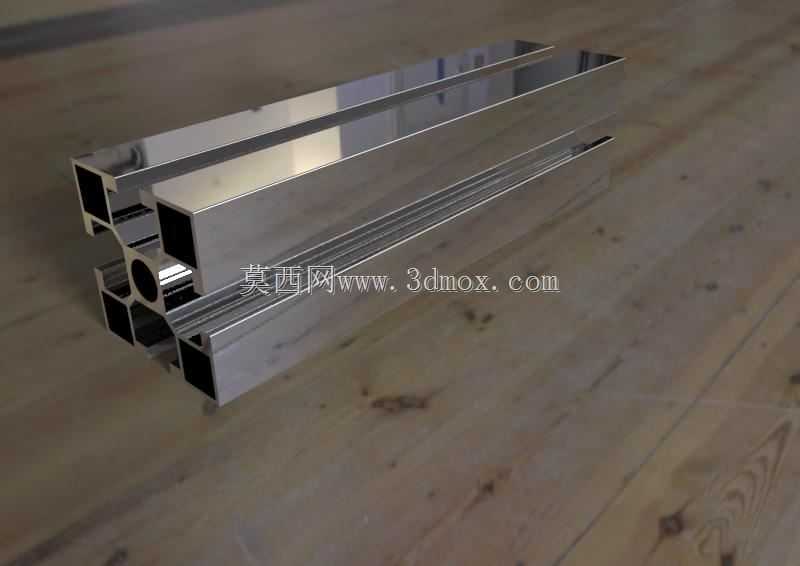

　　在非标自动化设备的机架搭建、生产线防护围栏制作、检测设备工作台框架组装场景中，40系列铝型材是应用占比极高的基础结构材料，本次设计的40×40截面铝型材，针对常规工业装配场景的受力需求做了槽道与腔体的优化，适配多数快装式连接件的安装尺寸。从截面结构来看，型材四周预留标准T型槽道，槽道开口尺寸匹配通用T型螺栓、弹片螺母的安装公差，不需要额外在型材表面打孔攻丝，装配时可顺着槽道任意位置调整连接件固定点，能大幅缩短框架搭建的现场调整周期，避免传统方管焊接后无法调整位置的弊端。型材中心位置设计有圆形通孔腔体，一方面可用于穿设设备的气动管路、控制线缆，让管线隐藏在型材内部，避免外露管线被剐蹭破损，也能让整体框架外观更整洁；

　　另一方面中心腔体的结构可在保证型材整体抗弯强度的前提下，降低型材的单位重量，减少原材料的用量，同时兼顾结构刚性与轻量化需求。四个边角位置做了等壁厚的加强筋设计，筋板厚度经过受力校核，在型材承受垂直方向均布载荷、侧面侧向推力时，筋板可将受力均匀传导到整个截面，避免局部应力集中导致的型材变形，常规工况下单根1米长度的该型材作为横梁使用时，中部承载能力可满足多数中小型设备的框架承重要求。在安装边界上，型材外轮廓为严格的40mm×40mm正方形，相邻两根型材垂直拼接时，端面贴合后不会出现尺寸错位，配合直角角码、内置连接件时，可快速拼接成90度的框架结构，不需要额外做端面的铣削加工；型材的T型槽道间距、

　　槽深尺寸与同系列40规格的其他铝型材完全通用，可和4080、40120等规格的型材混合搭配搭建不同尺寸的框架结构，不需要单独采购特殊规格的连接配件。从实际使用场景出发，这类铝型材除了用于设备机架，还可用于制作物料周转车的框架、设备安全防护门的边框、流水线的支撑立柱，因为表面经过阳极氧化处理，在常规车间环境下不会出现锈蚀问题，不需要额外做表面喷漆处理，后期如果框架需要改造，只需要松开连接件螺栓即可重新拆装调整，材料可重复利用率远高于焊接式的钢结构框架。设计过程中针对槽道的受力做了细节优化，T型槽的收口位置做了微小的圆角过渡，避免螺栓头卡入槽道时刮伤槽道内壁，同时槽道内部的尺寸公差控制在合理范围，既保证螺母可顺畅滑入槽道，

　　又能在螺栓锁紧时提供足够的抱紧力，不会出现螺母在槽道内打滑转动的问题。型材两端的截面平整度有严格要求，当需要做型材的加长拼接时，使用专用的端面连接件可将两根型材同轴对接，对接后的直线度可满足长跨度横梁的使用要求，不会出现对接位置错位影响装配的问题。另外，型材的壁厚设计兼顾了成本与强度，针对轻载场景的使用需求，不需要选用过厚的壁厚造成材料浪费，同时壁厚尺寸也能满足常规攻丝、安装脚轮、支撑脚等配件的受力要求，在底部安装可调脚杯时，型材端面的螺纹孔受力不会出现开裂变形的问题。在做三维建模时，整个截面的草图完全对称，拉伸后可生成任意长度的型材模型，建模时预留了槽道的倒角、腔体的圆角细节，在做后续的框架装配仿真时，可直接调用该模型和标准连接件做装配干涉检查，提前排查装配时可能出现的尺寸冲突问题，减少现场装配时的返工概率。
