摄影索具配套快装式安装夹具结构

　　做摄影配套工装结构设计快五年，这类适配阿卡标准的安装夹具是外拍索具、车载拍摄支架、桌面固定机位系统里最常用的衔接零件，很多刚入行的结构设计师容易把这类零件做的要么锁紧力不足，要么快装操作卡滞，要么安装边界留的余量不够导致和市面主流快装板不兼容。先从实际应用场景说，这类夹具最核心的使用场景分三类：第一类是户外索具挂载，比如拍运动镜头的时候，把相机或者小型运动摄像头通过这个夹具固定在钢索、安全绳配套的挂载点上，需要承受设备颠簸带来的交变载荷，不能出现松脱；第二类是桌面摄影支架的快装衔接，很多直播、静物拍摄的支架需要快速切换机位，夹具要做到一按就能卡入快装板，扳动锁紧杆就能完全锁死，不需要反复拧螺丝调整；第三类是小型监控摄像头的临时固定，

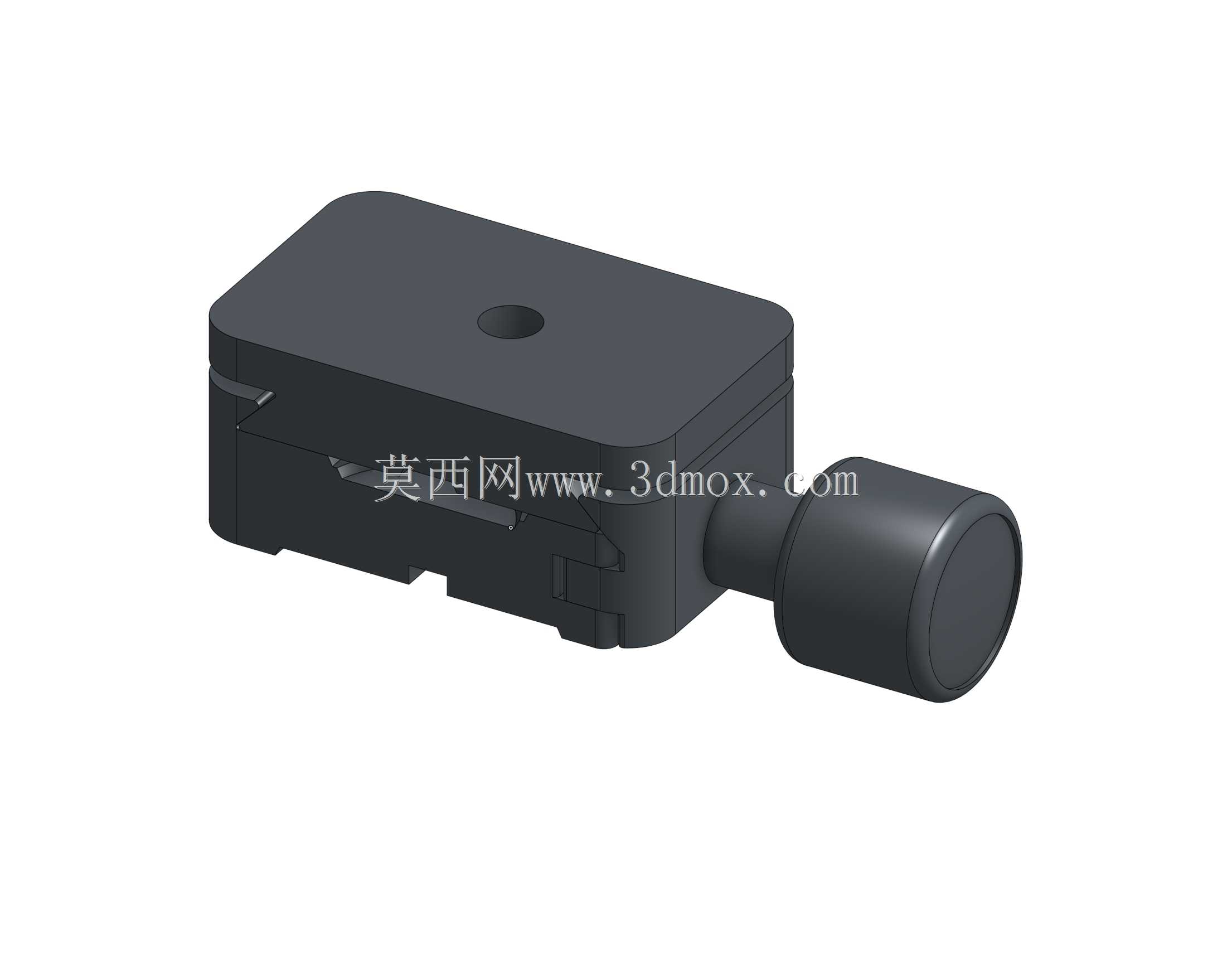

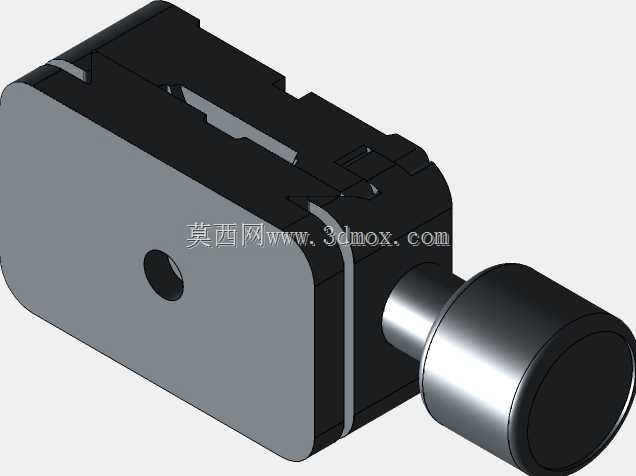

　　比如展会、活动现场的临时布点，用这个夹具可以快速把摄像头卡在阿卡标准的导轨或者支架上，拆装效率比传统螺丝固定高很多。再讲功能特性，这个夹具的结构做了分体式设计，主体是盒状的基座，侧面伸出的圆柱段是锁紧操作的扳杆连接位，基座顶面的沉孔是用来固定上盖或者加装辅助挂载附件的，基座内部预留了弹簧顶珠的安装槽，卡入快装板的时候顶珠会先提供预定位力，不会出现快装板一放就滑掉的情况，扳动侧面的锁紧杆的时候，内部的偏心轮结构会推动锁紧块顶紧快装板的侧边，锁紧力可以通过偏心轮的偏心量调整，不会因为长期使用出现磨损后锁不紧的问题。说下设计思路上的细节，很多新手做这类夹具的时候会把内部的锁紧行程做的太小，导致不同公差的快装板插进去要么卡不住要么插不进，

　　这个结构的锁紧行程留了1.2mm的余量，适配市面绝大多数公差范围内的阿卡标准快装板，基座底部的卡槽做了2mm的倒角导入，快装板插入的时候不需要完全对准，顺着倒角就能滑入卡槽，操作容错率很高。侧面的锁紧扳杆做了圆柱式的防滑外形，表面没有做多余的防滑纹，靠圆柱的直径和端面的摩擦力就能提供足够的操作力矩，冬天戴薄手套操作也不会打滑，扳杆的转动角度限位做了90度，从松开到锁死只需要扳动90度，操作行程短，适合快速拆装的场景。再讲外形尺寸和安装边界，整个夹具的主体长度是48mm，宽度是28mm，高度是22mm，侧面扳杆伸出长度是22mm，整体占用的安装空间很小，不会因为夹具本身尺寸太大遮挡相机的屏幕或者接口。基座顶面的沉孔是M4的标准螺纹孔，沉孔深度3mm，安装螺丝的时候螺丝头不会突出顶面，不会影响快装板的滑动。底部的卡槽宽度是38mm，深度是5mm，完全符合阿卡标准的安装尺寸，卡槽两侧的锁紧块突出量是1.5mm，锁死的时候和快装板的接触面积是120平方毫米，按常用的铝合金材料计算，锁紧后的静摩擦力可以承受5kg的垂直载荷，足够支撑绝大多数微单相机、运动摄像头、小型补光灯的重量。还要提下结构的可靠性设计，基座和扳杆的连接位做了衬套安装位，长期扳动不会因为磨损出现旷量，内部的弹簧选用的是0.5mm线径的不锈钢弹簧，预紧力是8N，既不会因为预紧力太大导致插入快装板的时候阻力太大，也不会因为预紧力太小导致预定位失效。整个夹具的分体结构是通过侧面的两个卡扣衔接，

　　不需要打螺丝固定，装配的时候直接把内部的锁紧块、弹簧、偏心轮装进去之后扣上上盖就可以完成装配，生产装配的效率很高，后期维护的时候也可以直接撬开卡扣更换磨损的零件，不需要整个夹具报废。实际使用的时候要注意，这类夹具不适合用来固定超过5kg的重型设备，如果是挂载全画幅相机加长焦镜头的场景，需要在锁紧之后额外加装保险绳，避免因为意外碰撞导致锁紧机构松脱。另外安装的时候要注意，基座顶面的固定螺丝不要拧的太紧，不然会导致基座变形，内部的锁紧块滑动卡滞，影响锁紧效果。很多人做这类夹具的时候会忽略材料的选择，主体如果用普通ABS材料的话，长期受力会出现蠕变，导致锁紧力下降，这个结构的壁厚做了3mm，选用玻纤增强的尼龙材料的话，刚性和韧性都能满足使用要求，重量也比金属材料轻很多，适合外拍携带的需求。如果是用于工业场景的固定，也可以换成铝合金阳极氧化的材料，耐磨损和抗腐蚀性能更好，适合在户外潮湿或者多尘的环境下使用。
