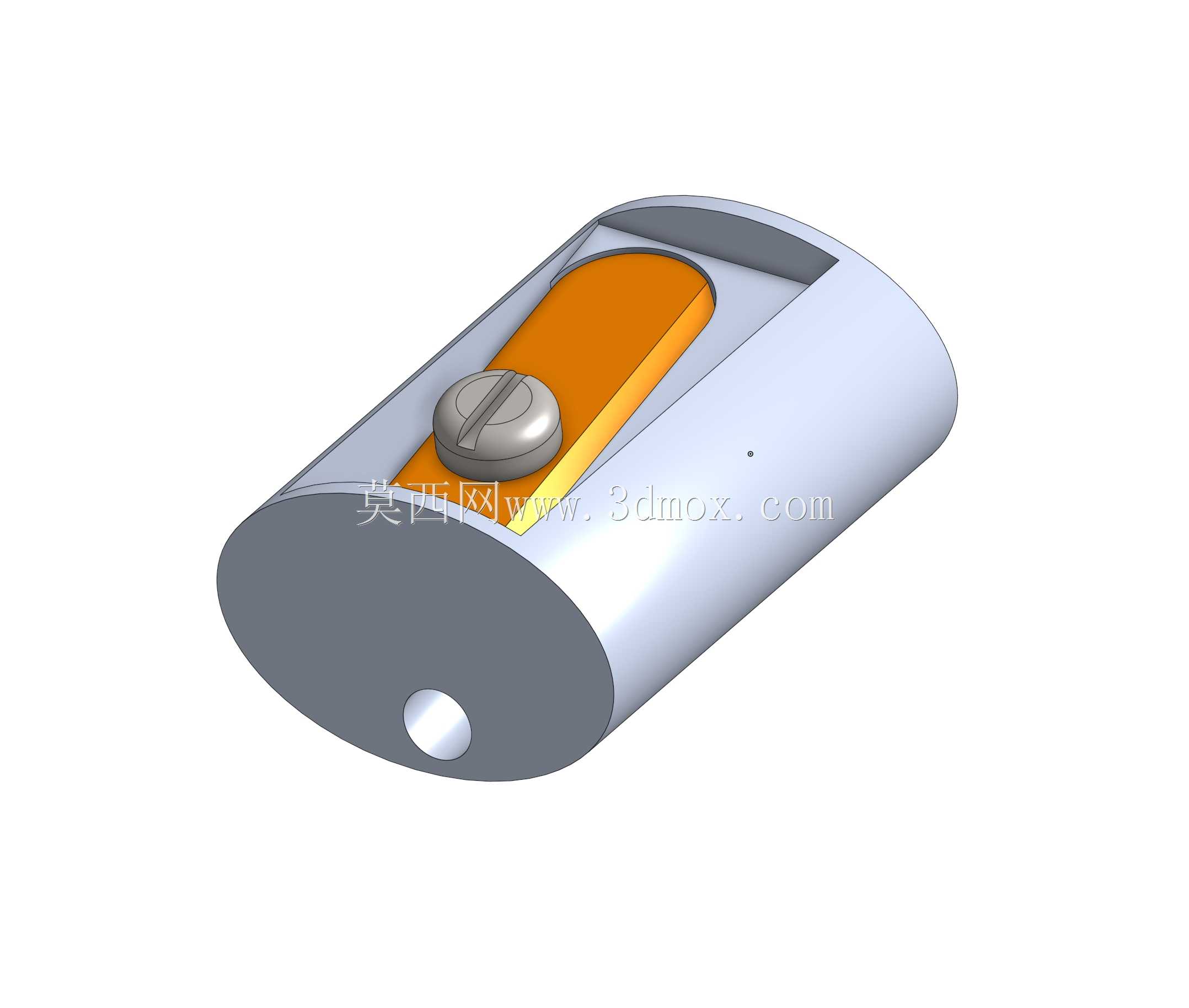

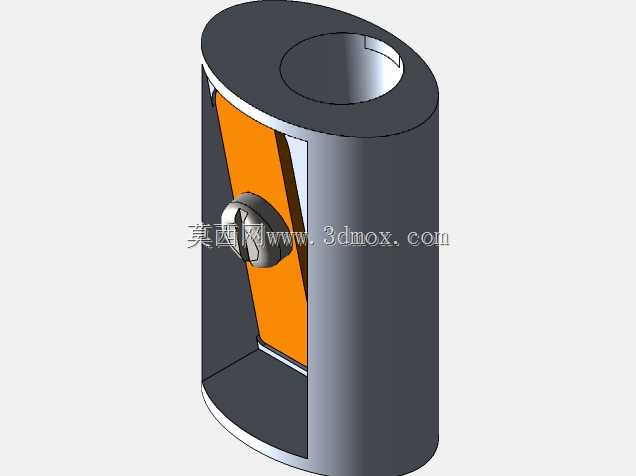

圆柱形便携手动卷笔刀结构设计

　　这款圆柱形卷笔刀的结构设计，核心围绕日常文具使用场景的实际需求展开，在结构排布上充分考虑了手持操作的人机工程逻辑，整体采用类圆柱的握持形态，直径适配多数成年人与学龄用户的单手握持尺寸，握持区域做了无棱角的圆弧过渡处理，避免长时间握持削笔时硌手的问题。从功能实现逻辑来看，这款卷笔刀采用单刀片斜切固定的经典削笔结构，进笔孔设置在圆柱端面的中心位置，进笔通道做了1:12的锥度导向设计，能够适配标准直径的木质铅笔插入，插入过程中无需刻意对准，锥面会自动引导铅笔对准刀片切削刃，降低用户操作的对准难度。刀片的固定采用一字槽锁紧螺丝结构，螺丝的沉头深度与外壳表面齐平，不会突出外壳表面刮蹭用户手部，当刀片出现磨损变钝的情况时，

　　只需要用普通一字螺丝刀或者硬币即可拧开螺丝更换刀片，无需专用工具，日常维护门槛极低。在削笔过程中产生的铅笔屑收纳，这款设计采用了抽拉式的内置屑仓结构，屑仓的开口设置在圆柱侧面的长槽位置，仓体与外壳的配合间隙控制在0.1mm以内，既保证抽拉的顺畅度，又能避免铅笔屑从配合缝隙漏出弄脏桌面或者书包；屑仓的容积经过测算，能够容纳单次完整削尖3-4支标准铅笔产生的碎屑，不需要每削一支就倾倒碎屑，适配日常连续使用的需求。外壳的结构设计上，整体采用薄壁壳体结构，壁厚均匀控制在1.8mm，既保证壳体的抗摔强度，从桌面高度意外跌落时不会出现壳体开裂的问题，又能控制整体的重量，放在笔袋中不会产生过多的负重。进笔孔的端面做了加厚处理，厚度达到3mm，

　　因为这个位置是用户插入铅笔时施力的主要接触位置，加厚处理能够避免长期受力导致的孔位开裂、变形问题。刀片安装位的定位槽做了0.05mm的精度限位，保证刀片安装后切削刃的角度固定在25度，这个角度是木质铅笔切削的最优角度，既能够保证切削时的顺畅度，不会出现卡铅、削断铅芯的问题，又能让削出的笔尖锥度均匀，书写时的铅芯露出长度适中，不容易断铅。从安装边界来看，这款卷笔刀所有零部件的装配都采用卡扣加单螺丝固定的方式，没有复杂的连接结构，生产装配时只需要依次将刀片、锁紧螺丝、屑仓装入外壳主体即可完成总装，装配工序简单，适合批量注塑生产的工艺要求，各个零部件的脱模斜度都控制在1度以上，没有倒扣结构，不需要复杂的抽芯模具结构，

　　能够有效降低生产的模具成本。在实际使用场景中，这款卷笔刀既可以放在家庭书桌供日常书写使用，也可以放在笔袋中随身携带，适配学生日常上学、办公人员外出记录、户外绘图等多种场景的削笔需求，整体结构没有外露的尖锐部件，放在包内携带时不会刮蹭包内的书本、电子设备等物品。屑仓的抽拉位置做了微小的凸点限位，正常携带晃动时不会自行滑开导致碎屑漏出，倾倒碎屑时只需要轻轻向外拉动即可打开屑仓，操作力度适中，不会出现过松或者过紧的问题。刀片的切削刃伸出长度控制在0.8mm，这个伸出长度既能保证顺利切削木质笔杆，又不会因为伸出过长导致切削过深削断铅芯，同时也能避免用户误触刀片造成划伤，提升使用的安全性。整体结构没有多余的装饰性部件，所有的结构特征都服务于实际使用功能，没有冗余的设计，在保证功能完整的前提下尽可能简化结构，降低生产与使用的成本。
