可3D打印柔韧树脂自锁式扎带结构

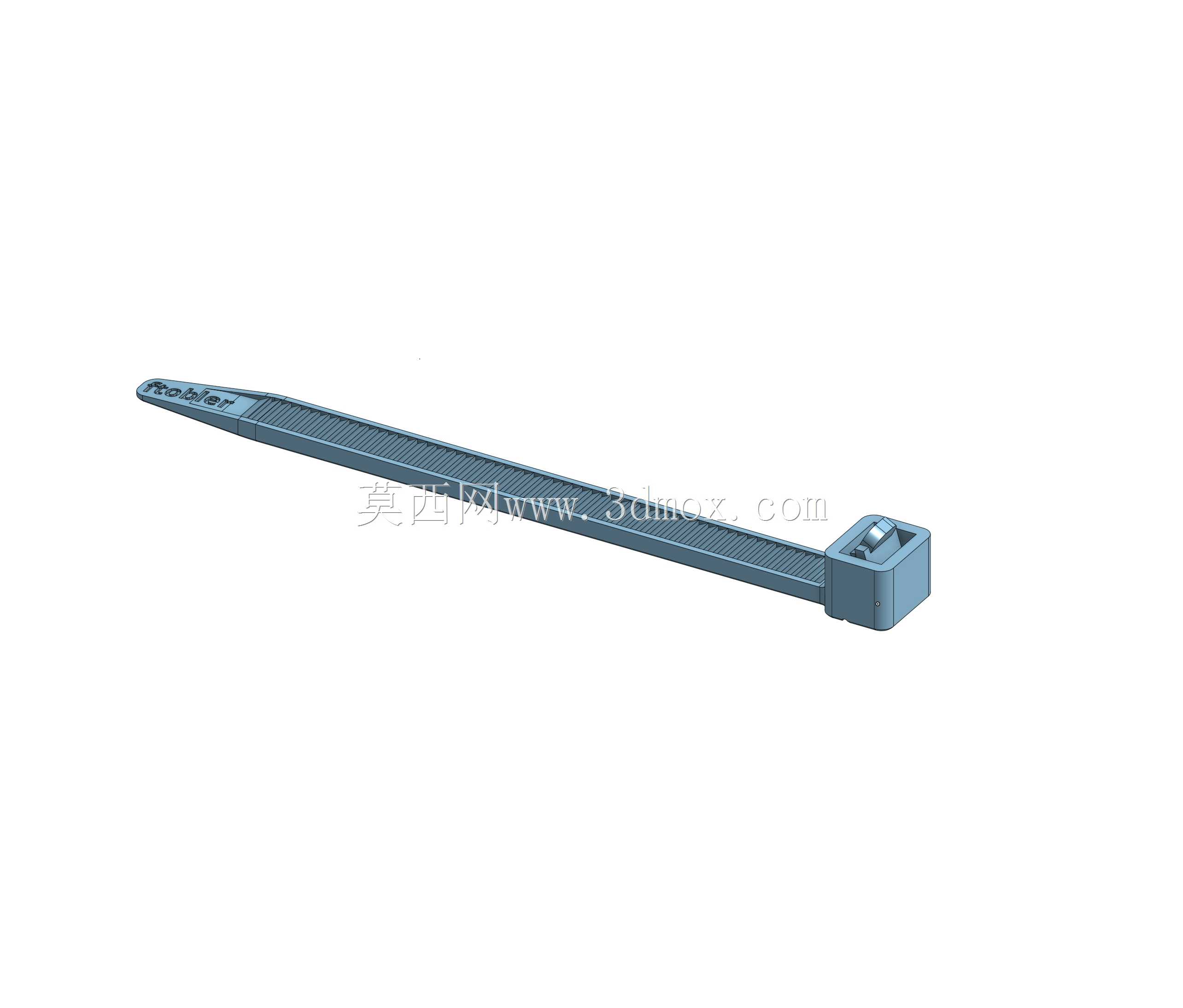

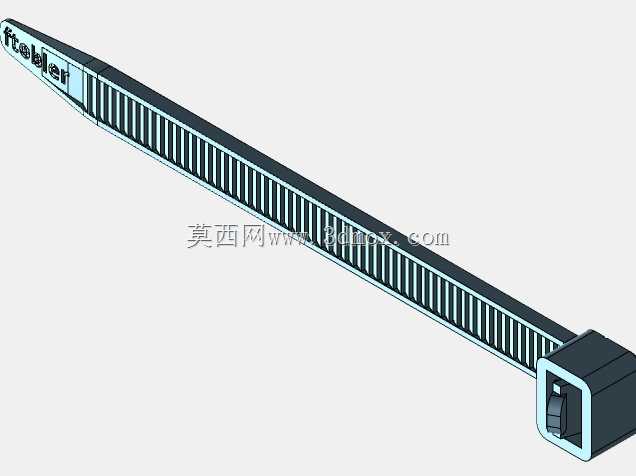

　　日常线束整理、小型设备内部走线固定场景里，传统尼龙扎带一旦锁死就只能剪断拆除，遇到临时调整走线、反复拆装维护的工况就会产生大量耗材浪费，这款可3D打印的自锁扎带，就是针对小批量定制、快速迭代的装维场景设计的柔性紧固零件。从结构逻辑上看，这款扎带沿用了经典的棘轮自锁止退结构，带身一侧连续排布等距的止退棘齿，头部锁止腔内置一体成型的弹性锁舌，当带身穿过锁腔时，锁舌会顺着棘齿斜面滑过允许带身单向收紧，反向拉扯时锁舌会卡入棘齿间隙形成锁止力，避免束紧后松脱。和市售批量注塑扎带不同的是，这款扎带的设计完全适配光固化3D打印的工艺特性，整体结构没有需要额外支撑的悬空倒扣，锁舌的弹性形变区间预留了0.8mm的活动余量，选用柔韧类光敏树脂打印时，

　　锁舌可以反复弯折近千次不出现脆断，带身整体的弯曲屈服强度控制在可手动弯折但不会被束紧的线束撑变形的区间，既可以贴合不同直径的线束束轮廓，又能提供足够的束紧力避免线束散落。设计阶段特意调整了棘齿的齿形角度，把传统扎带90度的止退面改成了82度的微斜面，既保证锁止后常规拉扯不会松脱，又可以用细小的拨片按压锁舌就能实现松脱解锁，满足反复拆装使用的需求，这一点在实验室临时布线、样机试制阶段的走线调整场景里实用性很强，不需要每次调整都剪断更换扎带。带身表面做了0.2mm深度的细密防滑纹理，一方面是打印时可以减少层纹带来的表面毛刺，另一方面手动拉扯束紧时可以增加手指和带身的摩擦力，不需要额外工具就能完成束紧操作。头部锁腔的外形做了圆角过渡处理，

　　没有尖锐的棱角，避免在狭小的设备仓内布线时刮伤线材绝缘层，也不会划伤操作人员的手部。从安装边界来看，这款扎带锁止后的最小束径可以到3mm，最大适配束径为35mm，带身总长度控制在180mm，头部尺寸为12mm10mm6mm，不管是小型电子设备内部的细线束整理，还是多根通讯线缆、气动软管的成束固定都能适配，安装时不需要额外的固定座，直接穿过需要束紧的线束环绕一圈插入锁腔拉紧即可，和传统扎带的操作习惯完全一致，不需要额外的操作学习成本。针对3D打印的工艺特性，设计时把所有的壁厚都控制在1.5mm以上，既保证打印时不会出现壁厚过薄导致的成型失败，又能让柔韧树脂的弹性特性得到充分发挥，带身的棘齿高度设计为0.6mm，齿距2mm，

　　这个尺寸既可以保证足够的锁止强度，又不会因为齿形过小导致打印时细节丢失出现锁止失效的问题。在实际的设备装维场景里，这类打印扎带可以根据实际需要的长度随时调整打印参数，遇到特殊的大直径线束固定需求，只需要在建模时拉长带身部分的长度，不需要重新开模，非常适合小批量定制化的设备生产、实验室样机调试、个人DIY项目的线束固定需求，相比市售的标准长度扎带灵活性更高。锁舌部分和扎带主体是一体打印成型的，不需要额外装配弹簧或者金属锁片，打印完成后只需要去除少量的支撑残留就可以直接使用，柔韧树脂的抗老化性能也可以满足室内设备内部的使用环境，不会像普通脆性树脂打印件那样轻微受力就断裂，束紧后可以长期保持稳定的锁止力，不会因为温度的小幅变化出现松脱的情况。
