叉型铰接连接头结构设计方案

　　这类叉型铰接连接头在工业传动、户外装备、轻工机械的连杆传动系统中应用十分广泛，常见于需要实现往复摆动、角度自适应调整的传动链路末端，比如折叠机构的活动关节、手动操作器械的力传递节点、小型升降设备的端部连接位，核心作用是在两个存在相对摆动需求的构件之间建立稳定的力传递路径，同时允许连接端在设定角度范围内自由转动，避免刚性连接带来的应力集中问题。

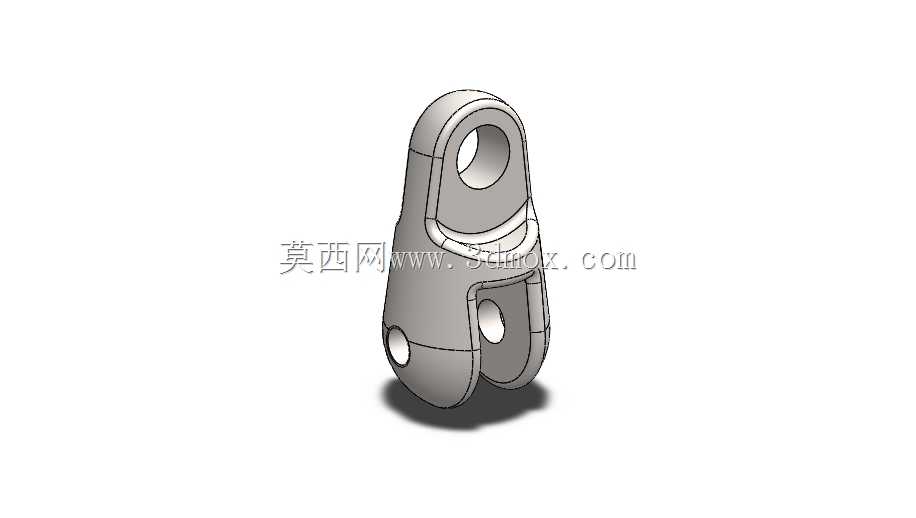

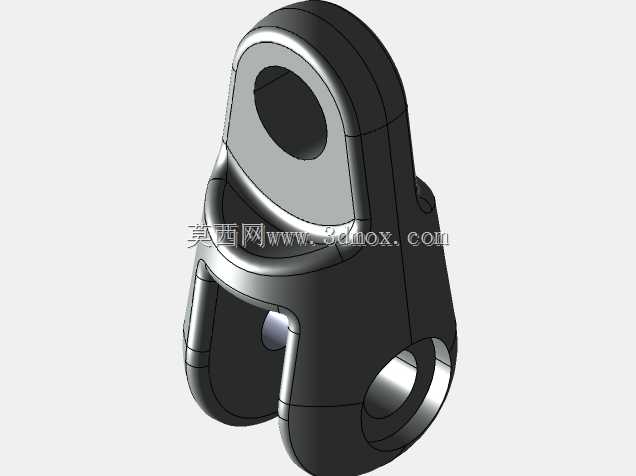

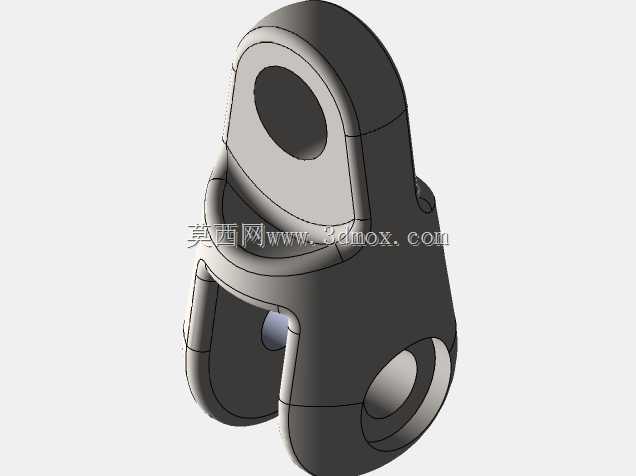

　　从结构功能上看，该零件采用单耳片配合双叉臂的铰接布局，上端的单耳片开设同轴通孔，用于和上方的拉杆、推杆类构件通过销轴连接，下端的双叉臂对称布置，两个叉臂上开设同轴的销孔，用于夹持下方的连接座或者另一组连杆构件，销轴穿装后即可形成转动副，这种布局的优势在于受力时两侧叉臂可以均匀分担载荷，不会出现单侧偏载导致的销轴弯曲变形，同时上端单耳插入对应构件的连接槽内，配合间隙可以控制在极小范围，减少传动过程中的空行程。

　　设计过程中首先要明确安装边界的约束条件，上端单耳的外径尺寸需要匹配上方连接件的槽宽，保证装配后耳片侧面和槽壁之间留有0.1-0.2mm的活动间隙，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致转动卡滞；下端双叉臂的开口宽度需要适配下方被夹持构件的厚度，叉臂内侧的平面要保证平行度公差在0.05mm以内，避免销轴穿装后出现别劲的情况。三个销孔的同轴度是整个零件的核心精度要求，设计时需要保证上端销孔轴线和下端叉臂销孔轴线的平行度误差不超过0.03mm，否则铰接后会出现转动阻力大、磨损加快的问题。

　　零件的外形采用流线型过渡设计，从上端单耳到下端叉臂的衔接位置没有尖锐的直角，全部采用圆角过渡，一方面是为了降低锻造或者注塑成型时的应力集中，避免零件在承受交变载荷时出现应力开裂，另一方面也能减少零件在运动过程中和周边构件的剐蹭，尤其是在紧凑安装空间内，圆滑的外轮廓不会勾挂周边的管线或者其他零件。销孔的边缘都设计了倒角，既方便销轴装配时的导入，也能去除机加工后的毛刺，避免装配时割伤操作人员或者损坏密封件。

　　从受力特性考虑，这类铰接件在工作时主要承受拉压载荷，同时在摆动过程中会承受一定的侧向弯矩，所以设计时在叉臂和主体衔接的位置做了局部加厚处理，加厚区域的壁厚比叉臂其他位置厚2mm左右，能够有效提升叉臂根部的抗弯曲强度，避免长期承受交变载荷后出现叉臂外张变形。销孔的内壁设计时需要考虑耐磨需求，如果是金属材质的零件，销孔位置可以直接做淬火处理提升表面硬度，如果是工程塑料材质的零件，可以在销孔内压入铜套或者钢套作为耐磨衬套，延长零件的使用寿命。

　　实际选型应用时，需要先核算整个传动链路的最大拉压力，根据载荷大小调整零件的整体壁厚和销孔直径，销孔直径的选择要和配套的销轴直径匹配，通常销轴和销孔之间采用间隙配合，配合公差选H8/f7即可满足大部分场景的转动需求，如果是需要频繁摆动的工况，可以适当放大配合间隙，同时在销孔位置设计润滑脂注油通道，定期加注润滑脂减少销轴和孔壁的磨损。安装时要保证销轴穿装后两端的卡簧或者开口销装配到位，避免设备运行过程中销轴脱出引发安全事故，同时要在铰接位置预留足够的摆动空间，保证零件在整个工作行程内不会和周边结构发生干涉。

　　这类零件的成型工艺根据材质不同有所区别，金属材质通常采用模锻成型后再做机加工，能够保证零件内部的金属纤维连续，提升整体结构强度，适合大载荷的应用场景；如果是载荷较小的民用产品场景，也可以采用压铸或者注塑成型，能够大幅降低批量生产的成本，只需要在设计时根据材料的强度特性调整对应位置的壁厚，保证结构强度满足使用需求即可。
